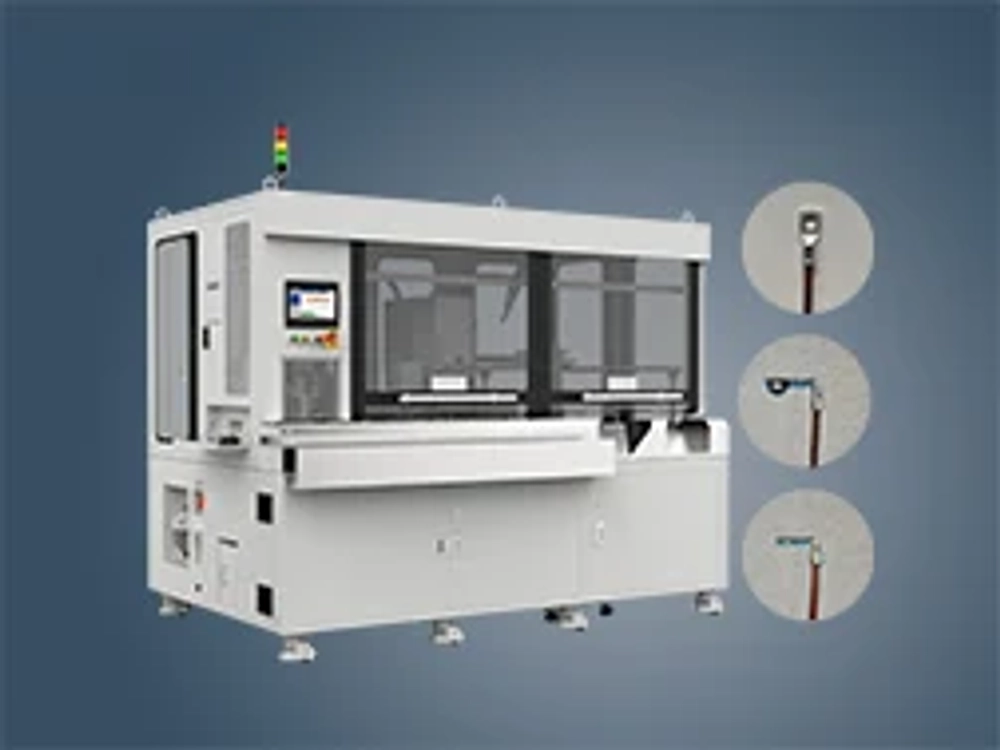

Центр SDV-HBQ-K231 для отдельных клемм выполняет зачистку и обжим проводов большого сечения. Секционная модульная конструкция и гибкая система управления позволяют сочетать модули и адаптировать оборудование к требованиям заказчика. Оборудование для жгутов большого сечения поддерживает широкий ассортимент клемм и объединяет несколько функций обработки.
● Простота:
1. Корпус выполнен в промышленной серой гамме; конструкция проста и лаконична;
2. Трёхцветная сигнальная полоса наглядно показывает рабочее состояние оборудования.
3. Понятный интерфейс оператора и наглядная графика упрощают наблюдение и управление.
● Эффективность:
1. Поддерживаются закрытые, открытые, плоские клеммы и клеммы с изгибом 90°. Основание клеммы допускает быструю замену.
2. Автоматический захват клемм роботом;
3. Самостоятельная настройка производственных параметров подходит для разнообразной продукции.
● Несколько функций:
1. Функция обнаружения повреждения жилы при зачистке;
2. Визуальный контроль после зачистки проверяет количество жил, выступающие проволоки, длину зачистки и другие параметры.
3. Визуальный контроль после обжима проверяет выступающие проволоки, расстояние между клеммой и изоляцией и другие параметры.
Характеристики
| тип | SDV-HBQ-K231 |
|---|---|
| сечение провода | 2.5~6mm² |
| диапазон длины | 150~2000mm |
| длина зачистки | 0~16mm |
| усилие обжима | 80kN |
| CT | 11S |
| подача сжатого воздуха | 5~7Bar |
| мощность | 13kW(макс.) |
| электропитание | AC220V/50Hz |
| габаритные размеры | L2640×W1600×H2100mm |
| масса | 3700kg |
