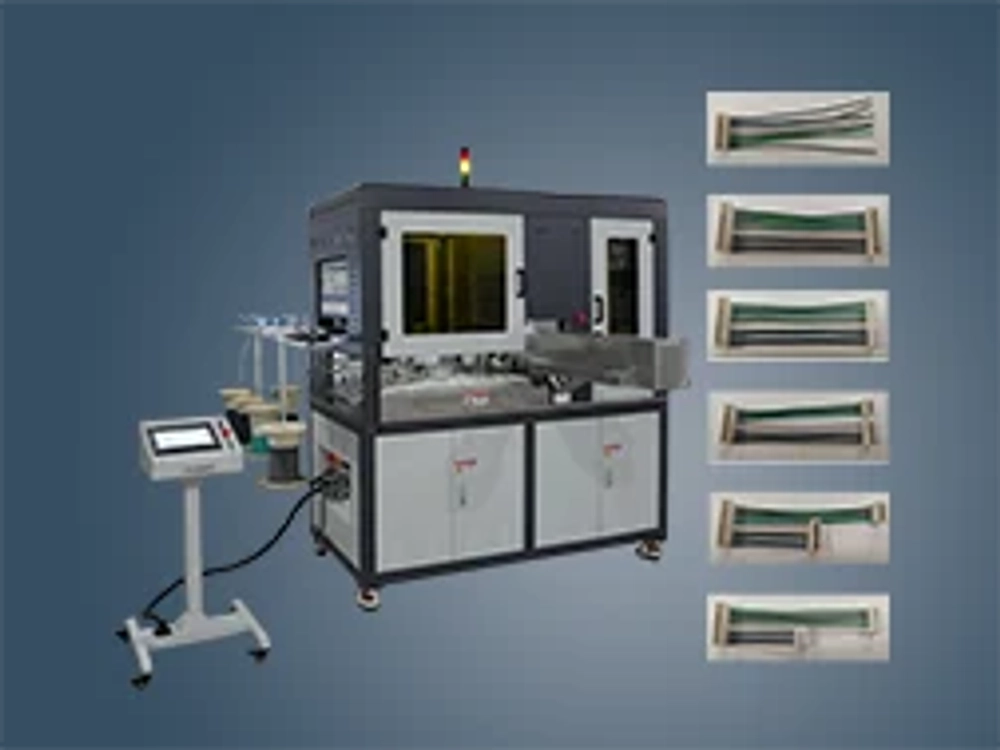

Полностью автоматический станок SDV-HBQ-K311 для разъёмов Stocko выполняет автоматическую подачу и обжим после установки кабельного жгута. Предусмотрены фронтальный контроль изделий Stocko камерой CCD и проверка правильного положения жгута. Пневматический привод с поддержкой сервосистемы повышает уровень автоматизации и сокращает затраты.
● Качество: штатная CCD-система технического зрения с AI и контроль положения жгута выявляют дефектные изделия.
● Гибкость: выбор платформы и модулей позволяет выполнять специальные технологические операции.
● Удобство: фирменный интерфейс производителя понятен и легко осваивается.
● Переналадка: двойной режущий узел исключает частую замену ножей. Переход занимает до 2 минут без учёта загрузки провода.
● Совместимость: конфигурации 2-20 PIN и стойка проводов 20 цветов позволяют выпускать различные изделия по заданным рецептурам.
● Функции: односторонний и зеркальный двусторонний обжим, несколько схем двустороннего обжима и зеркальный обжим по схеме один к двум.
Характеристики
| тип | SDV-HBQ-K311 |
|---|---|
| сечение проводов | 0.22~0.35mm², диапазон диаметров провода 1.1~1.6mm |
| длина провода | 55~1000mm |
| скорость подачи | 0.5m/s(макс.) |
| подача сжатого воздуха | 6~7Bar |
| температура окружающей среды | 20~40℃ |
| усилие обжима | 3kN |
| ход обжима | 15mm |
| Емкость | Около 500pcs/h (длина 250mm, двусторонний обжим) |
| электропитание | AC220V/50Hz |
| мощность | 4kW(стандарт) |
| габаритные размеры | L2000×W1700×H1900mm (без лотка для провода) |
| масса | 1200kg(стандарт) |
| дополнительные принадлежности | Провод 1500mm, модуль лазерной маркировки, контроль глубины обжима, сервопресс для обжима, установка испытания на растяжение, прибор измерения высоты обжима |
