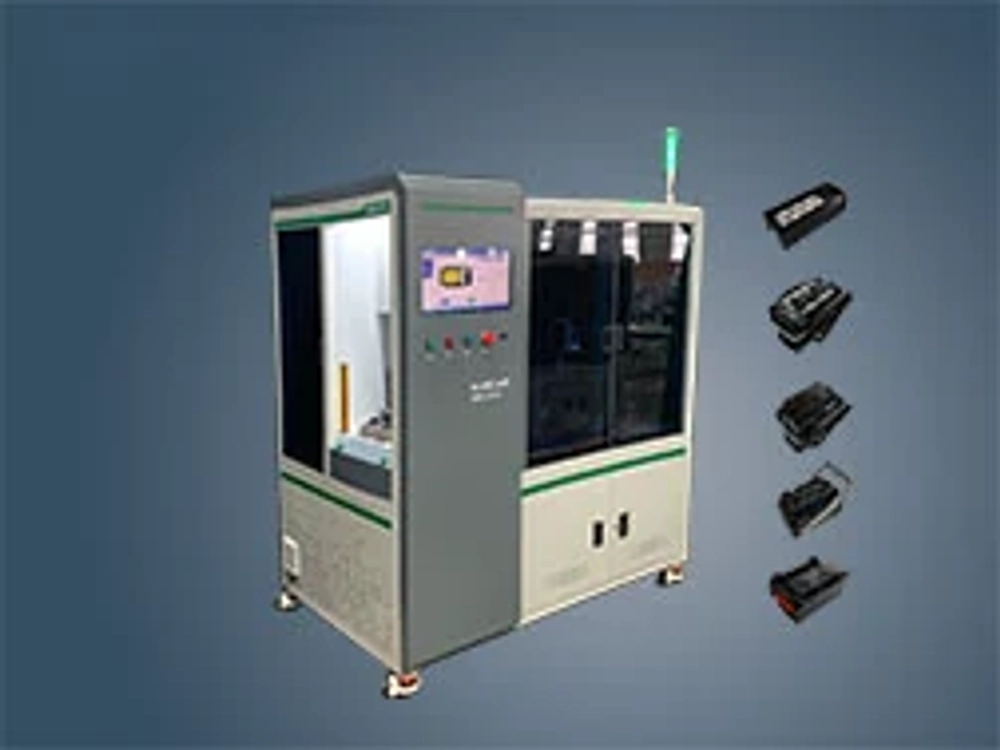

SDV-HBQ-Z215C автоматически устанавливает заглушки и уплотнители в разъёмы. Универсальная интегрированная платформа поддерживает различные типы разъёмов, включая комбинированную установку глухих уплотнителей и заглушек специальной формы. Конструкцию и комплектацию можно адаптировать к требованиям заказчика.
● Высокая производительность благодаря попеременной работе двух носителей;
● Применимость: ручная загрузка разъёмов, широкий диапазон совместимых типов.
● Совместимость: поддерживаются специальные и нестандартные заглушки, произвольные сочетания заглушек и глухих уплотнителей, разные типы и количества изделий.
● Безопасность: подъёмная защитная дверь отделяет зону оператора от зоны обработки.
● Переналадка: модульная быстросменная конструкция не требует инструмента. Достаточно заменить носитель и прижимную плиту при небольших затратах.
● Копирование процесса: технологические рецептуры задаются по образцу; координаты можно свободно редактировать для быстрого создания процессов.
● Защита от ошибок: конструкция носителя предотвращает неправильное размещение разъёмов.
● Визуальный контроль: предварительная проверка выявляет неубранные обработанные разъёмы; после сборки обнаруживаются пропущенные, лишние и неправильно установленные заглушки и уплотнители. Многоуровневые права доступа защищают важные данные от потери и изменения.
● Отбраковка: автоматическое отделение изделий NG внутри оборудования предотвращает выпуск брака (опция).
● Удобство: понятный интерфейс оператора и наглядная графика упрощают наблюдение и управление.
● Промышленный дизайн: новое внешнее исполнение с простой аккуратной конструкцией.
Характеристики
| тип | SDV-HBQ-Z215C |
|---|---|
| Количество хранимого материала | 2~8 (по размеру корпусов) |
| Тип вилки | Заглушки специальной формы и мягкие глухие уплотнения |
| Скорость установки в одно гнездо (без учёта времени цикла обработки разъёмов) | Для общих глухих уплотнений / разъёмы≤1S, для специальных глухих уплотнений / разъёмы≤1.5S |
| Точность обработки | ±1mm (глубина установки глухих уплотнений) |
| производительность | 160 разъёмы в час (12 - отверстие, CT = 1s), с колебаниями в зависимости от различных материалов). |
| электропитание | 220V/50Hz |
| подача сжатого воздуха | 5~6Bar |
| мощность | 2.5kW |
| габаритные размеры | L1600×W1300×H1900mm |
| масса | 950kg |
