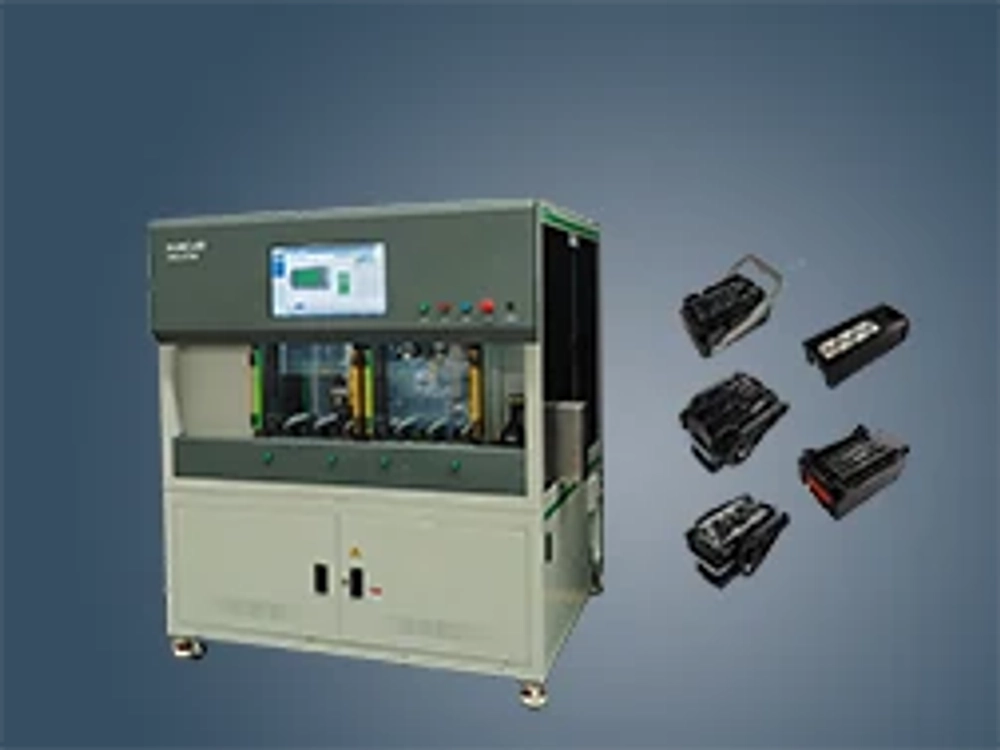

Многофункциональный станок SDV-HBQ-Z215D автоматически устанавливает заглушки и глухие уплотнители в разъёмы. Большой запас корпусов и высокая производительность позволяют одному оператору обслуживать несколько станков. Оборудование совместимо с широким ассортиментом заглушек, включая специальные и нестандартные формы, и поддерживает их комбинированную установку. Модульная конструкция с быстрой переналадкой сокращает затраты при переходе на другой тип изделия. Предусмотрены защита от ошибок установки оснастки, визуальный контроль, автоматическая подача и другие функции. Дополнительно доступны интеллектуальные средства обнаружения дефектов. Оборудование отличается простотой управления и лаконичным исполнением; возможны индивидуальные решения под требования заказчика.
● Копирование процесса: технологическая рецептура задаётся по образцу; координаты можно свободно редактировать для быстрого создания процесса.
● Вместимость: одновременно обрабатывается до 6 комплектов носителей; зоны A/B работают попеременно.
● Производительность: пока трёхосевой модуль A устанавливает контакты, модуль B выполняет вспомогательные операции. Один оператор может обслуживать несколько станков.
● Совместимость: поддерживаются специальные и нестандартные заглушки, произвольные сочетания заглушек и глухих уплотнителей, разные типы и количества изделий.
● Безопасность: подъёмная защитная дверь отделяет зону оператора от зоны обработки.
● Переналадка: модульная быстросменная конструкция не требует инструмента. Достаточно заменить носитель и прижимную плиту; затраты на смену невелики.
● Защита от ошибок: конструкция носителя предотвращает неправильное размещение разъёмов.
● Визуальный контроль: предварительная проверка выявляет неубранные обработанные разъёмы. После сборки обнаруживаются пропущенные, лишние и неправильно установленные уплотнители и заглушки.
● Автоматическая выгрузка с разделением годных (OK) и бракованных (NG) изделий;
● Интеллектуальное распознавание: RFID проверяет правильность установки быстросменной оснастки (опция).
● Интеллектуальная тележка хранит носители и формующую оснастку и может открываться по сканируемому коду (опция).
● Удобство: понятный интерфейс оператора и наглядная графика упрощают наблюдение и управление.
Характеристики
| тип | SDV-HBQ-Z215D |
|---|---|
| Количество хранимого материала | 6~24 разъёма (в зависимости от размера разъёмов) |
| Тип разъёмов | Никаких ограничений |
| Тип вилок | Заглушки специальной формы и мягкие глухие уплотнения |
| Скорость установки в одно гнездо | Для общих глухих уплотнений / разъёмы≤1S, для специальных глухих уплотнений / разъёмы≤1.5S |
| Точность обработки | ±1mm (глубина вставки) |
| производительность | 210 разъёмы в час (12 - отверстие, CT = 1s), с колебаниями в зависимости от различных материалов). |
| электропитание | AC220V/50Hz |
| подача сжатого воздуха | 5~6Bar |
| мощность | 2.5kW |
| габаритные размеры | L1700×W1600×H1900mm |
| масса | 1300kg |
