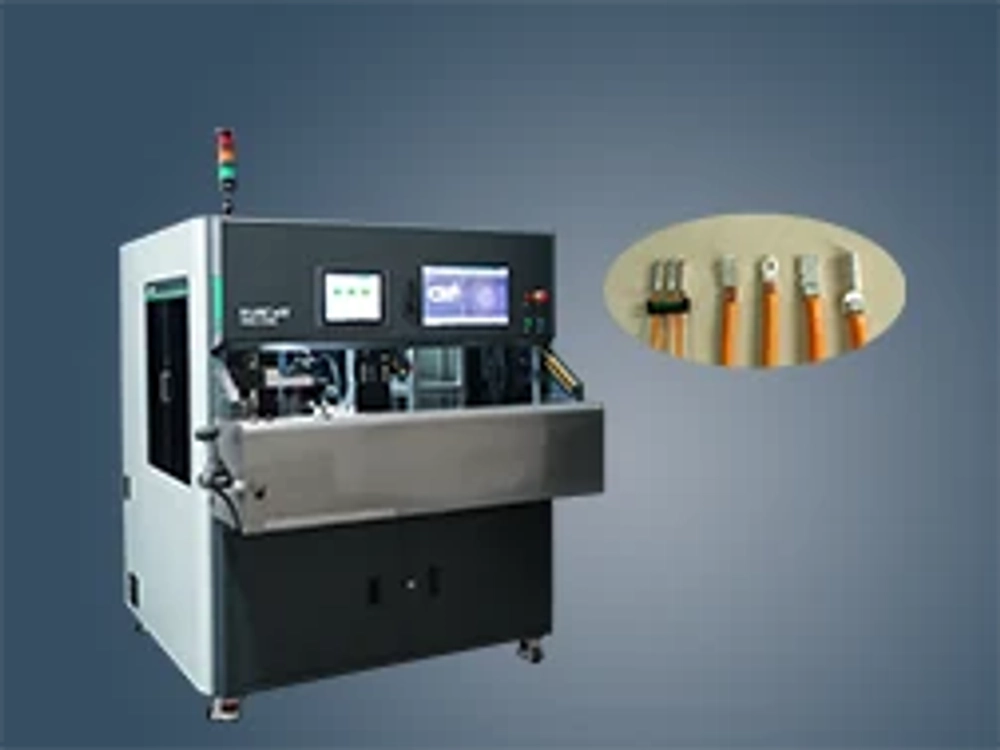

SDV-HBQ-Z308 — разработанная производителем система визуального контроля высоковольтных клемм. Она предназначена прежде всего для проверки кабельных жгутов электромобилей и может быть адаптирована к требованиям заказчика. Оборудование поддерживает разные изделия, обеспечивает быструю переналадку и позволяет проводить контроль с нескольких ракурсов. Камера получает чёткие изображения и точно распознаёт дефекты, быстро выявляя бракованные изделия. По штрихкоду изделия можно найти соответствующие снимки контроля для прослеживаемости. Для цилиндрических клемм контролируются повреждения радиусного участка, вмятины и царапины на поверхности, оголение меди и повреждения внутренних упругих элементов. Для плоских клемм проверяются вмятины, царапины и деформация, а также другие дефекты.
● Простое управление: понятный интерфейс; ручное сканирование, подача провода, зажим и запуск.
● Прослеживаемость: изображения контроля связаны с каждым изделием и доступны для проверки качества.
● Широкая совместимость: одна машина работает с разными изделиями.
● Переналадка: адаптация под разные изделия. Для смены достаточно заменить соответствующие носители и технологические рецепты.
● Несколько проверок: три контрольных модуля позволяют проверять изделия под разными углами.
● Гибкая настройка: рабочие станции можно отключать по отдельности в соответствии с требованиями контроля изделия.
● Изготовление под заказ: возможна адаптация к требованиям заказчика в пределах технических возможностей оборудования.
Характеристики
| тип | SDV-HBQ-Z308 |
|---|---|
| Время экспозиции | 5ms |
| CT | 22s (без учёта времени ручной загрузки материала) |
| Точность | ≥99.5% |
| точность зачистки | ±0.5mm |
| электропитание | AC220V/50Hz |
| мощность | 4kW |
| габаритные размеры | L500×W1500×H1750mm |
| масса | 935kg |
