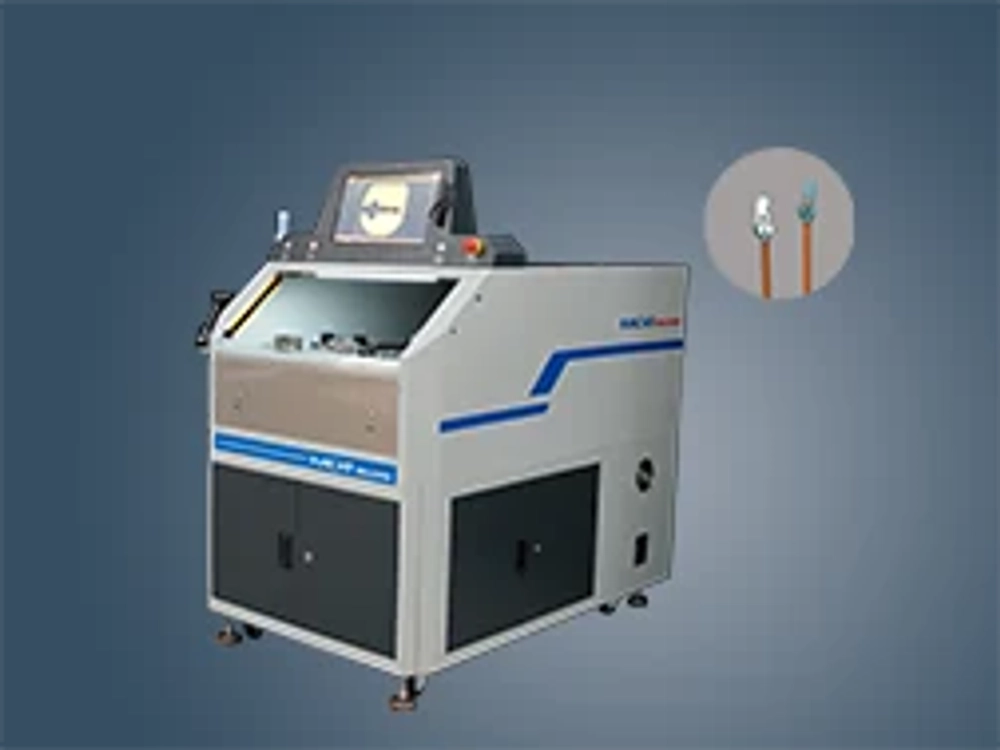

SDV-HBQ-Z308A предназначен для визуального контроля кабельных жгутов электромобилей. Он выполняет электростатическое удаление пыли и проверку изображений, выявляя внешние дефекты после обработки провода, обжима и сварки. Все результаты контроля могут передаваться в MES для прослеживаемости процесса и управления качеством продукции заказчика.
● Совместимость: одновременно обрабатываются до двух проводов сечением от 1.5 до 120 квадратных миллиметров. Быстросменные компоненты изготавливаются под задачу.
● Изготовление под заказ: возможна адаптация под требования к проверке, включая контролируемые размеры и диаметры проводов.
● Очистка: поток воздуха с отрицательными ионами снимает статический заряд и пыль, удаляет свободные проволоки и загрязнения с изоляции перед контролем, уменьшая помехи проверке.
● Контроль с разных ракурсов: поворотная камера или отражающая призма подбирается под изделие для проверки на 360°.
● Контроль качества: все результаты проверок могут передаваться в MES для прослеживаемости технологического процесса.
● Безопасность: чёткое разграничение прав обеспечивает многоуровневое управление и контроль доступа к станку.
Характеристики
| тип | SDV-HBQ-Z308A |
|---|---|
| Разрешение камеры | 1200W |
| сечение проводов | 1.5~120mm² |
| CT | 8s (время контроля), 16s (CT работы оборудования) |
| Поле зрения системы контроля | 52*39mm |
| Теоретическая точность | 0.0202mm/pixel |
| уровень шума | ≤75dB |
| подача сжатого воздуха | 5~6Bar |
| электропитание | AC220V/50Hz |
| габаритные размеры | L1500×W930×H1600mm |
| масса | Около 610kg |
