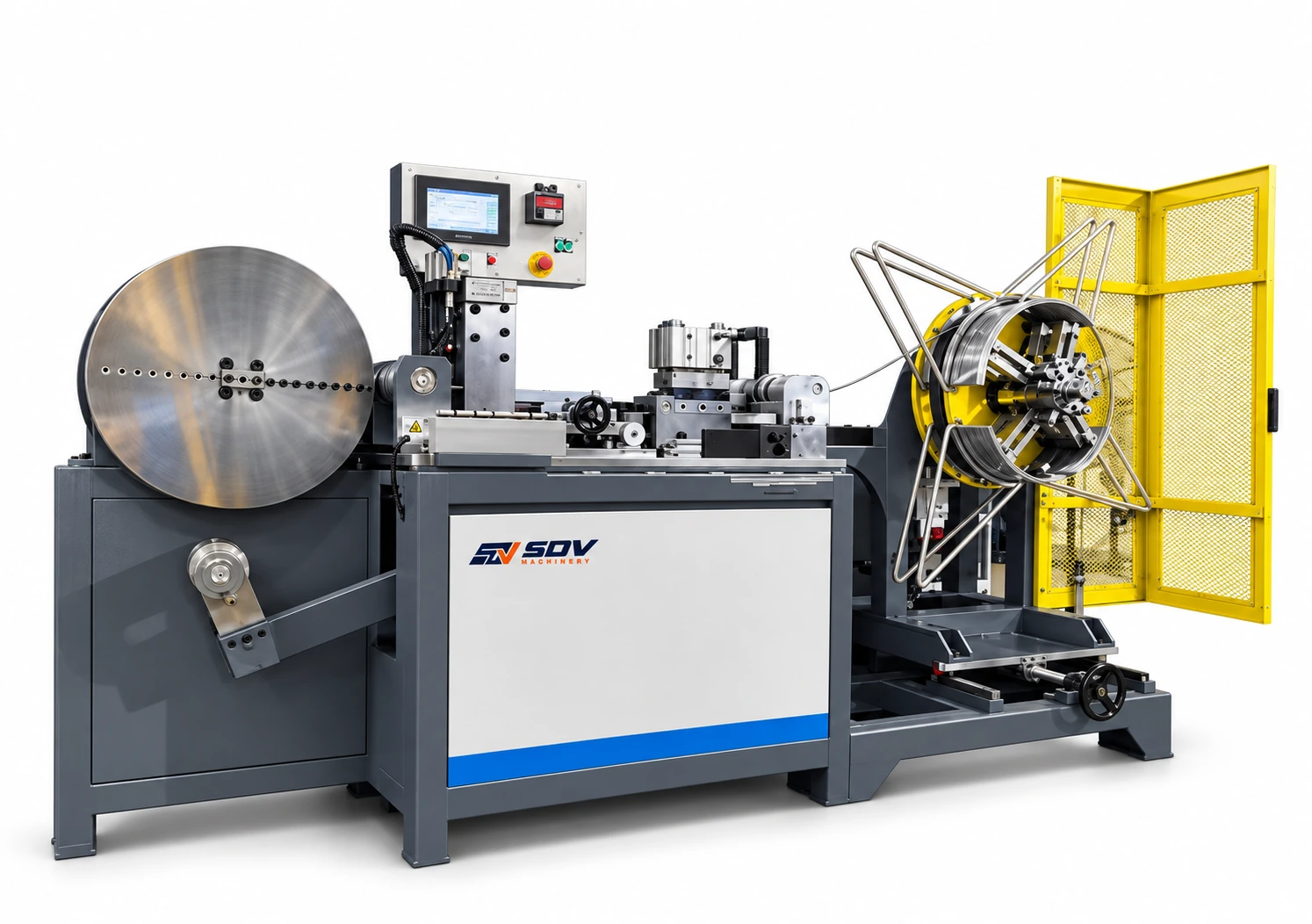

О машине Полуавтоматическая машина для намотки сердечников для изготовления ступенчатых сердечников, прямоугольных сердечников, тороидальных сердечников из текстурированной стали или неориентированной стали для небольших трансформаторов, передатчиков, измерительных трансформаторов и трансформаторов напряжения, дросселей и трансформаторов переменного напряжения. Машина с компонентами и материалами высочайшего качества, а также за счет применения передовой конструкции обеспечивает очень значительную экономию за счет низких эксплуатационных расходов, простоты эксплуатации и низких затрат на техническое обслуживание. Машина оснащена новейшей системой ПЛК Panasonic и сенсорным экраном WEINVIEW для управления разматывателем и намоточным устройством. Разматыватель подает материалы на намотчик сердечника, материал через направляющую, блок натяжения, затем вручную подает материал в паз на оправке, а затем двигатель приводит оправку в движение, чтобы намотать материалы на сердечник, затем вручную сваривает конечный слой для сердечника, наконец,...
Характеристики
| Форма | Тороидальные сердечники, Прямоугольные сердечники, Ступенчатые сердечники |
|---|---|
| Диапазон диаметров оправки | Ø50-Ø400 мм (диагональная линия) |
| Идентификатор ядра (мин.) | Ø50(диагональная линия) |
| Основной ОД (Макс.) | Ø500 мм (диагональная линия) |
| Ширина материала | 10-150 мм |
