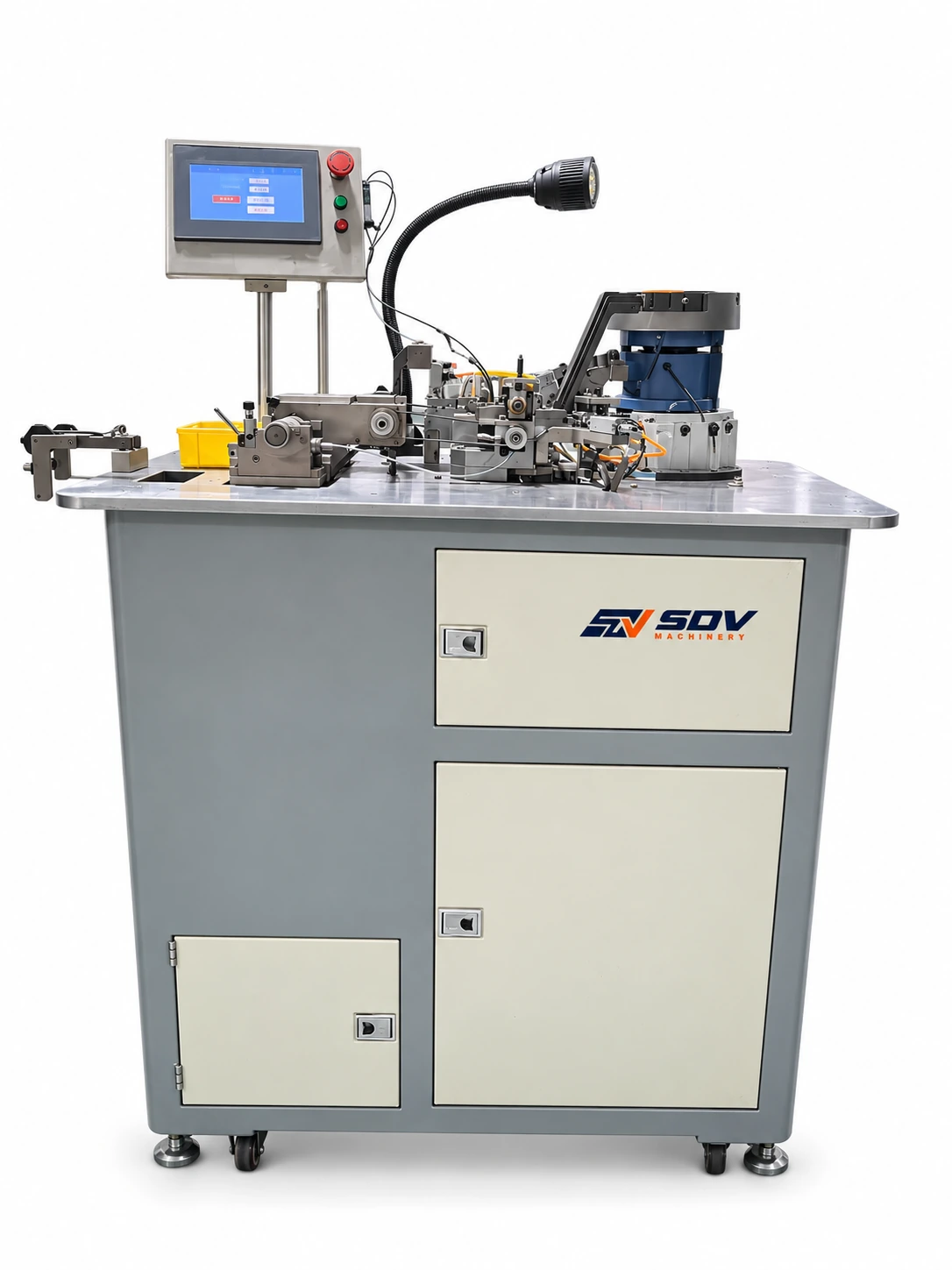

Обзор продукта Специально разработанная полностью автоматическая тороидальная намоточная машина для тонких диаметров проволоки и небольших магнитных сердечников, с плотной намоткой, минимальной магнитной утечкой, точными витками намотки и стабильным качеством продукции. Конструкция намоточного диска с 64 зажимами, подходящая для проводов тонкого диаметра, высокая эффективность для небольших магнитных сердечников и стабильная намотка. Подходит для тонких проводов, многопроволочной параллельной обмотки, дифференциальной, синфазной и другой однородной обмотки, с широким спектром продуктов. Технические параметры сердечника Режим намотки Тип зажима намоточного диска Диаметр медного провода 0,08~0,2 мм Длина медного провода Одиночный провод ≤1,5 м, двойной провод ≤0,8 м Размер магнитного сердечника Наружный диаметр 2 мм~15 мм; Внутренний диаметр 0,8–12 мм. Скорость намотки 0,2–0,4 с/виток (зависит от диаметра проволоки и количества витков обмотки). Тип обмотки: Однопроволочная, двухпроводная, тройная, четырехпроводная, шестипроводная, синфазная,...
Характеристики
| Режим обмотки | Тип зажима намоточного диска |
|---|---|
| Диаметр медной проволоки | 0,08~0,2 мм |
| Длина медного провода | Одиночный провод ≤1,5 м, двойной провод ≤0,8 м |
| Размер магнитного сердечника | Внешний диаметр 2 мм~15 мм; Внутренний диаметр 0,8–12 мм. |
| Скорость намотки | 0,2~0,4 с/виток (зависит от диаметра провода и количества витков обмотки) |
