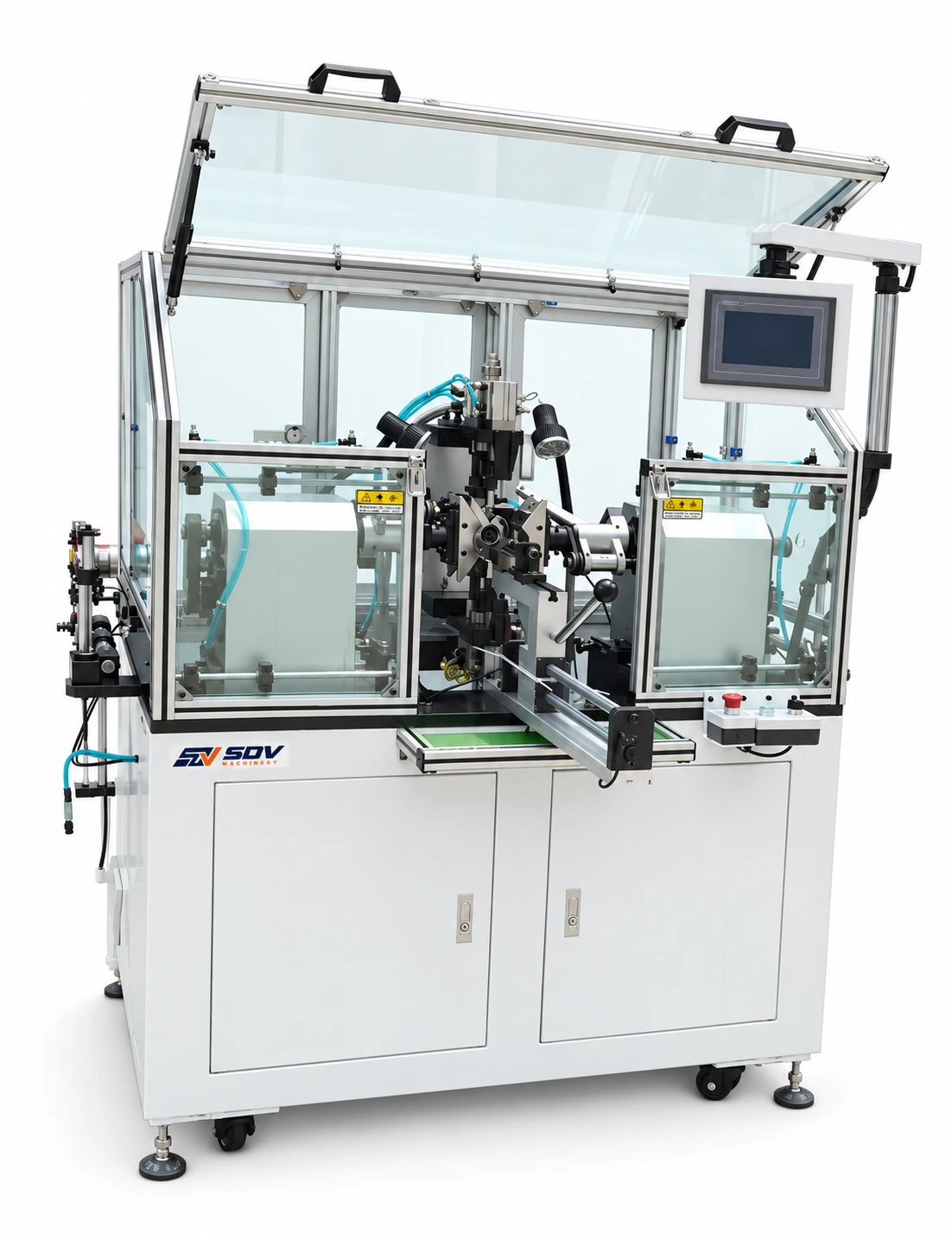

Полностью автоматическая намоточная машина SDV-GW-20RT специально разработана для производства рифленых коллекторных роторов, которые подходят для высокоскоростной намотки роторов среднего и толстого диаметра. В машине используется автоматический механизм резки и зажима, а также режим ввода вспомогательной проволоки, что значительно повышает скорость намотки ротора с прорезями. Машина широко используется в обмотках ротора двигателя постоянного тока. Параметр: Диаметр провода: 0,2–1,2 мм. Диаметр ротора: 20–120 мм. Применимая толщина пакета роторов: 10–130 мм. Диаметр коммутатора: 8–60 мм. Процесс действия: пошаговый, автоматический, одинарного действия. Количество пазов ротора: нечетные, четные. Давление воздуха: 5–7 кг/см2. Витки катушки: 0–99999. Мощность машины: 4,5 кВт. Источник питания: 380 В переменного тока. 50/60 Гц Скорость летающей вилки: 0–300 об/мин Скорость индексации: 0–2500 об/мин Размер: 1530*1280*1650 мм Вес: 850 кг Основная конфигурация: Япония MITSUBISHI PLC Тайвань DELTA три сервосистемы управления...
Характеристики
| Диаметр проволоки | : 0,2-1,2 мм |
|---|---|
| Диаметр ротора | : 20-120 мм |
| Применимая толщина пакета роторов | : 10-130 мм |
| Диаметр коммутатора | : 8-60 мм |
| Процесс действия | : шаговый, автоматический, одинарного действия |
