Особенности
● Полная обработка ленточного кабеля за один цикл

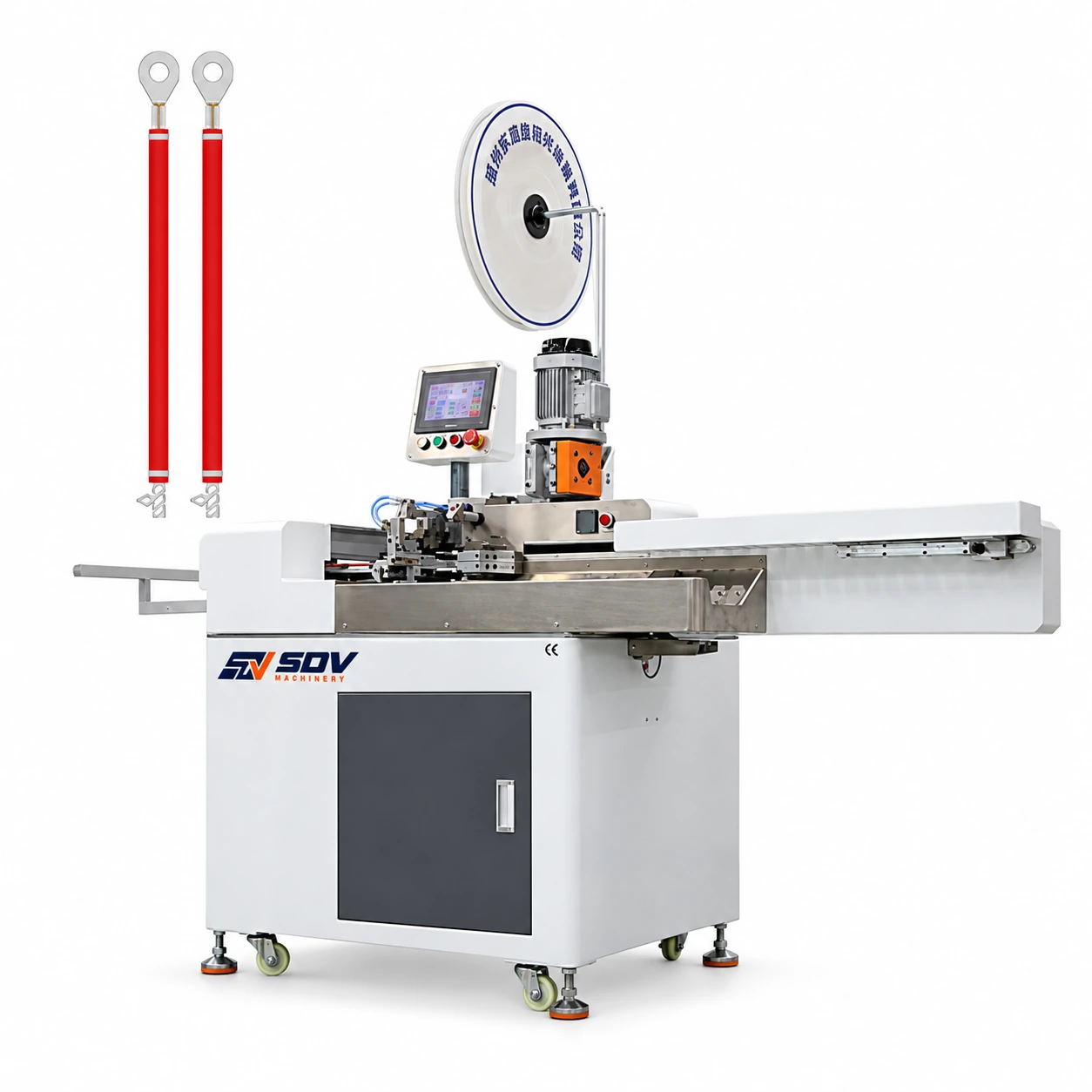

SDV-EW-9555 выполняет нарезку, снятие, обжим клемм, скручивание проводников и припойку в рамках одного автоматизированного рабочего процесса, сокращая время производства и устраняя ненужное ручное обращение.
● Управление с помощью ЧПУ с сенсорным экраном
Все параметры обработки — включая длину отрыва, интенсивность скручивания, глубину потока, глубину пайки и настройки резки — цифрово контролируются для быстрой смены продукции и повторяемого производства.
● Обнаружение аномалий инфракрасного кримпирования
Интегрированная инфракрасная система инспекции постоянно отслеживает качество обжима, помогая выявлять аномальные условия обжима до того, как дефектные продукты продолжают производство.
● Точные механизмы, управляемые сервоприводом
Сервомоторы, прецизионные шариковые винты и синхронизированная обработка провода обеспечивают стабильное позиционирование и плавное движение провода на протяжении всего непрерывного производства.
● Бесконтактная занавеска безопасности
Встроенная занавеска защитного света создаёт виртуальную защитную зону вокруг опасных зон, защищая операторов без ограничения видимости или рабочего процесса. Диапазон применения
SDV-EW-9555 разработан для производителей, требующих полностью автоматизированной обработки ленточных кабелей с интегрированным клемматным обжимом и припаянием для многожильных кабелей.
● Производство ленточных кабелей: идеально подходит для лентовых кабелей 2P–20P, завершая нарезку, снятие, обжимку и консервирование в одном автоматизированном производственном цикле.
● Автомобильная электроника: подходит для проводки приборной панели, управляющих модулей, сенсорных кабелей и плоских кабелей, требующих стабильного качества клемм.
● Промышленные системы управления: обрабатывают многосердечные кабели, используемые в электропроводке ПЛК, автоматическом оборудовании и электрических шкафах управления.
● Потребительская электроника: поддерживает производство плоских кабелей для бытовой техники, дисплейных сборок, коммуникационного оборудования и электронных устройств.
● OEM-сборка кабелей: разработана для крупных производителей, требующих программируемого управления ЧПУ, точности сервопривода и интегрированной проверки качества для повторяемого производства.
Характеристики
| Модель | SDV-EW-9555 |
|---|---|
| Внешние размеры | L 1900 × W 820 × H 1500 мм |
| Вес машины | 400 кг |
| Рабочее напряжение | AC 220V, 50/60 Гц, однофазный |
| Рабочее давление воздуха | 6КГ |
| Номинальная мощность | 3,5 кВт |
| Функции машины | Снятие провода, обжимка клемм, оловка и скручивание провода (опциональная функция скручивания). |
| Длина резки провода | 40 мм–1000 мм (можно настраивать) |
| Допуски к резке провода | ±0,02 мм для длины резки провода 100 мм |
| Длина зачистки | 1 мм–13 мм (размеры выше 13 мм требуют настройки) |
| Эффективность обработки | 10P, длина 100 мм, 800 циклов в час; Производительность зависит от конкретного типа провода — пожалуйста, обратитесь к нам для получения подробностей. |
| Совместимый провод/кабель | Ленточный кабель (2P-20P) |
| клеммная сила обжима | 2T (настраиваемый) |
