Особенности
● Автоматическая одноконечная водонепроницаемая обработка уплотнений

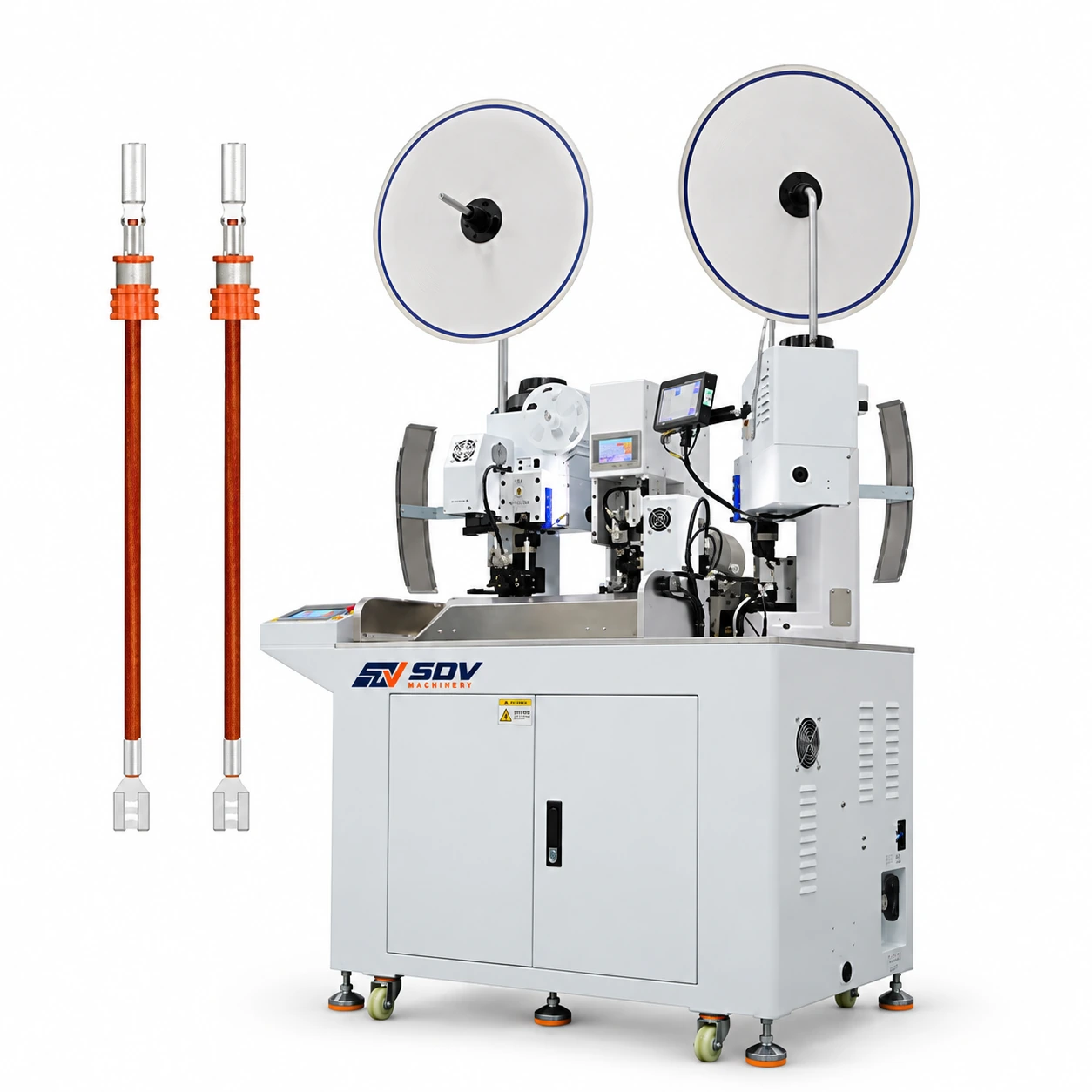

SDV-EW-9340 автоматически вставляет водонепроницаемые уплотнения на одном конце провода, а на противоположном — стандартную клемму, что делает его идеальным для автомобильных и промышленных жгутов проводов, требующих асимметричной защиты разъёмов.
● Программно выбираемый режим герметизации
Операторы могут включать или отключать функцию вставки уплотнения напрямую через программу управления, что позволяет одной машине создавать как герметичные, так и негерметичные жгуты без изменения инструмента.
● Высокоскоростное автоматизированное производство
С производственной мощностью до 2 800 единиц в час (длина провода ≤300 мм) станок поддерживает эффективное производство жгутов с большим объемом.
● Совместимость с несколькими аппликаторами
Машина работает с штампами с боковой подачей, прямой подачи и флагами, что обеспечивает гибкость для различных спецификаций клемм.
● Интеллектуальный мониторинг качества
Встроенные функции самотестирования контролируют присутствие проводов, запутывание проводов, обжим клемм, подачу бумажной полоски, давление воздуха и водонепроницаемость уплотнения, помогая снизить производственные дефекты и улучшить консистентность. Диапазон применения
SDV-EW-9340 предназначен для производителей, выпускающих жгуты проводов, требующих автоматического вставки водонепроницаемого уплотнения и высокоскоростного обжима клемм.
● Производство автомобильных жгутов проводов: производит герметичные и негерметичные жгуты для моторных отсеков, проводки кузова и внешних электрических систем.
● Проводка промышленного оборудования: подходит для кабелей, требующих охраны окружающей среды на открытых концах разъёмов, при этом внутренние соединения остаются негерметичными.
● Проводка новых энергетических автомобилей: Обработка управления аккумуляторами, зарядкой и распределением электроэнергии, требующими защиты водонепроницаемой клеммы.
● Сборка электрического соединителя: поддерживает массовое производство герметичных клемм с использованием нескольких типов аппликаторов.
● OEM и производство жгутов первого уровня: обеспечивает гибкое производство, переключаясь между герметичным и стандартным режимами обжима через программные настройки.
Характеристики
| Модель | SDV-EW-9340 |
|---|---|
| Тип машины | Автоматическая машина для резки, обжима и уплотнения провода с одним концом |
| Диапазон обработки | AWG14–26 |
| Внешний диаметр провода | 1,0–3,5 мм |
| Длина резки | 50–9 999 мм |
| Точность резки | 1 мм + 0,2% длины среза |
| Удаление фронт-энда | 1–9 мм |
| Очистка задней части | 1–8 мм |
| Сила обжима | 2.0T / 3.0T (4.0T — опционально) |
| Ход | 30 мм |
| Совместимые аппликаторы | Штампы типа с боковой подачей, прямой подачи и флаг |
| Производительность | Примерно 2 800 шт./ч (≤длина провода 300 мм) |
| Функции самотестирования | Наличие проводов, запутанные провода, обжим клеммы, подача бумажной полоски, давление воздуха, обнаружение водонепроницаемых уплотнений |
| Рабочее давление | 0,45–0,8 МПа (4,5–8 бар) |
| Питание | AC110V/220V, 50/60Hz |
| Мощность | 3,5 кВт |
| Вес машины | 390 кг |
| Габариты | 800 × 1000 × 1500 мм* |
| Сертификация | ISO, CE |
| Гарантия | 12 месяцев |
