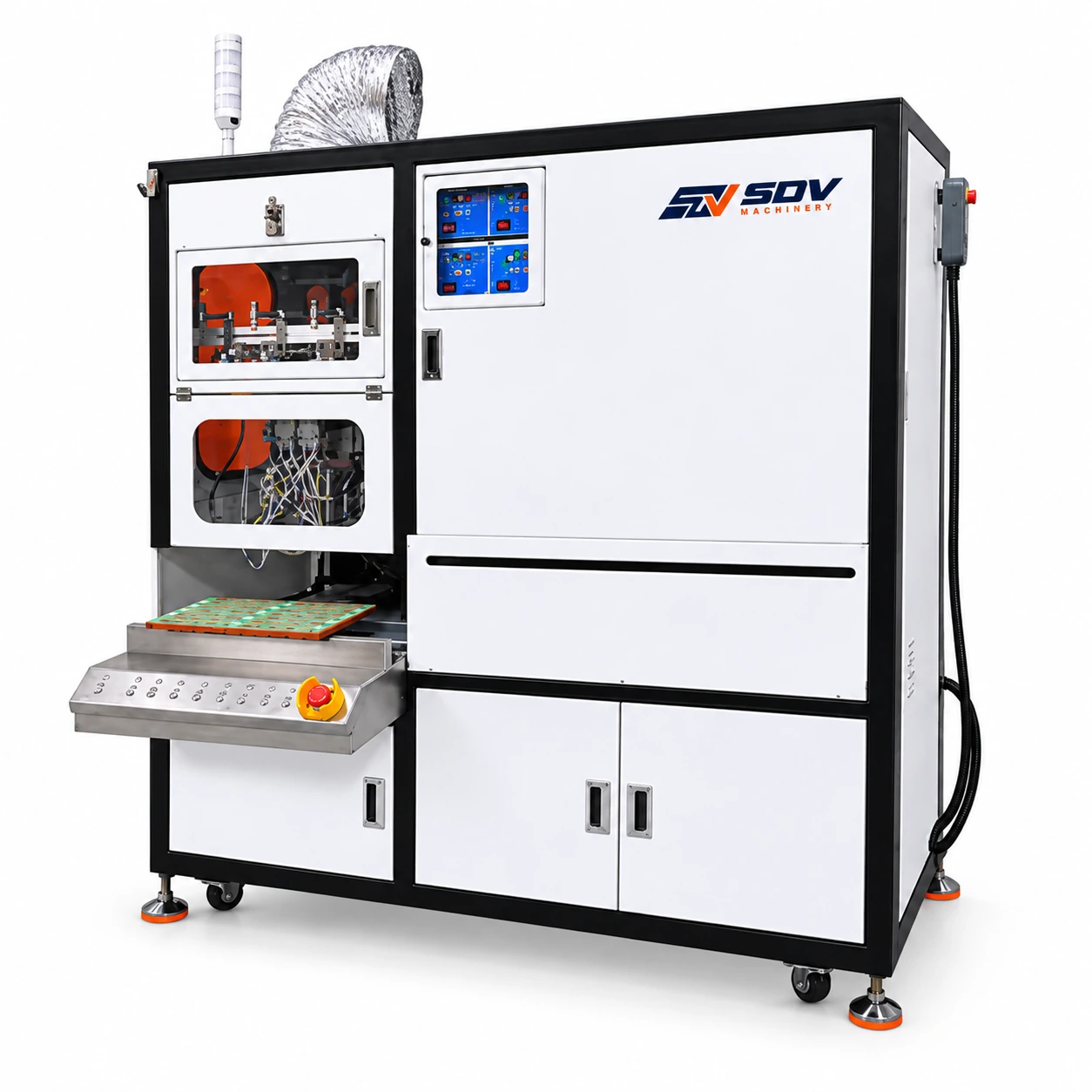

Автоматический станок для резки, снятия, лужения и пайки проволочных жгутов (0,2–3,5 мм OD) SDV-EW-6235

Особенности
● Интегрированное нарезание провода, снятие, консервирование и пайка
Этот SDV-EW-6235 сочетает в себе автоматическую нарезку, снятие, флюсирование, консервирование и пайку в одном производственном процессе. Такая интегрированная конфигурация снижает необходимость отдельных ручных операций и упрощает обработку жгутов проводов.
● Точное позиционирование с помощью сервопривода
Машина использует систему управления микроконтроллером + ПЛК с сервоприводом передачи и механизмами шарикового винта/замкнутого контура. Точность повторного позиционирования X/Y/Z достигает ±0,02 мм, с разрешением 0,01 мм для точного позиционирования при обработке проводов и пайке.
● Гибкий диапазон обработки проводов
Машина обрабатывает провода с внешним диаметром 0,2–3,5 мм и поддерживает общую длину резки провода 20–300 мм. Длина для лужения может быть установлена от 1 до 5 мм, с опциональной дальностью 5–12 мм и функцией скручивания, при этом длина лужения составляет 1–12 мм.
● Многопроводная система подачи и многостанционная конфигурация
SDV-EW-6235 поддерживает 2–6 каналов обработки, в зависимости от цвета провода и производственных требований. Многопроводная стойка для выплаты обеспечивает организованную многопроводную подачу, а модуль размотки ленты с четырьмя станциями и четырёхстанционный плавучее прессующий модуль поддерживают синхронизированную многостанционную обработку.
● Программируемая обработка и регулируемые параметры пайки
Можно хранить до 960 программ обработки для различных конфигураций жгутов проводов. Параметры пайки, такие как температура, время нагрева и настройки встряхивания оловя, можно регулировать в соответствии с требованиями продукта, что помогает поддерживать стабильное качество пайки. Диапазон применения
Этот SDV-EW-6235 подходит для производства жгутов провода, где резка, снятие, оловка и пайка должны быть объединены в контролируемый автоматизированный процесс.
● Производство автомобильных жгутов проводов: подходит для автоматизированной обработки проводов, используемых в автомобильных жгутных сборках и системах электрического соединения.
● Электрическая и электронная проводка: предназначена для проводов, требующих регулярной очистки, лужения и пайки перед сборкой или электрическим подключением.
● Проводка промышленного оборудования: подходит для управления и внутренней проводки, где требуется подготовка повторяемой проводки и пайка.
● Потребительская и промышленная электроника: Может использоваться для проводов малого диаметра, требующих точной очистки, лужения и пайки.
● Многопроводная жгутная сборка: опциональная конфигурация на 2–6 каналов и многопроводная стойка для отплаты делают машину подходящей для обработки нескольких проводов в согласованной производственной системе.
● Индивидуальное производство жгутов проводов: с до 960 хранящимися программами и регулируемыми параметрами обработки машина может учитывать разные длины проводов, длины отделки и требования к пайке.

Характеристики
