Особенности
● Автоматизация нареза, снятия, катушки и пучков: объединяет точную подачу кабелей, резку, двухстороннюю многоступенчатую снятку, аккуратное скручивание и автоматическое склеивание эластичных ремней в одну бесшовную рабочую станцию.
● 24-колесная ремнёвая подача без маркировки: механизм двойного привода равномерно распределяет давление зажатия на большой площади, пропуская тяжёлые кабели площадью 120 мм² без вмятиний и царапин мягкой изоляции.
● Высокоскоростной держатель для сервопривода и тяжёлые лезвия: приводится в движение с помощью прецизионного держателя для инструментов с импортными быстроходными вольфрамовыми лезвиями для длительной точности резки в пределах ±0,2% от длины реза.
● Цифрово управляемые нажимные ролики: оснащены моторизованной цифровой регулировкой высоты и давления через интерфейс сенсорного экрана, обеспечивая быструю и повторяемую настройку с разными диаметрами кабелей.
● Модуль автоматического датчика намотки и связывания: автоматически намотывает тяжёлые кабели до 40 кг с регулируемым диаметром внутреннего и внешнего пучков, затем автоматически выполняется нейлоновая плетёная эластичная ремня. Диапазон применения
● Тяжёлые промышленные силовые кабели: высокоэффективная обработка с нарезкой, полоской, катушкой и связью для толстых одножильных и многожильных проводов питания.
● Жгуты для автомобильной и электромобильной зарядки: автоматизированное обмотывание и крепление для кабелей зарядки высоковольтных электромобилей и распределительных линий аккумуляторов.
● Возобновляемая энергия и фотоэлектрическая проводка: обработка крупных солнечных инверторных кабелей и соединений аккумуляторов энергии.
● Строительная проводка и электрическое распределение: крупномасштабное коммерческое намотка и крепление для розничных или распределительных рулонов до 40 кг.
Характеристики

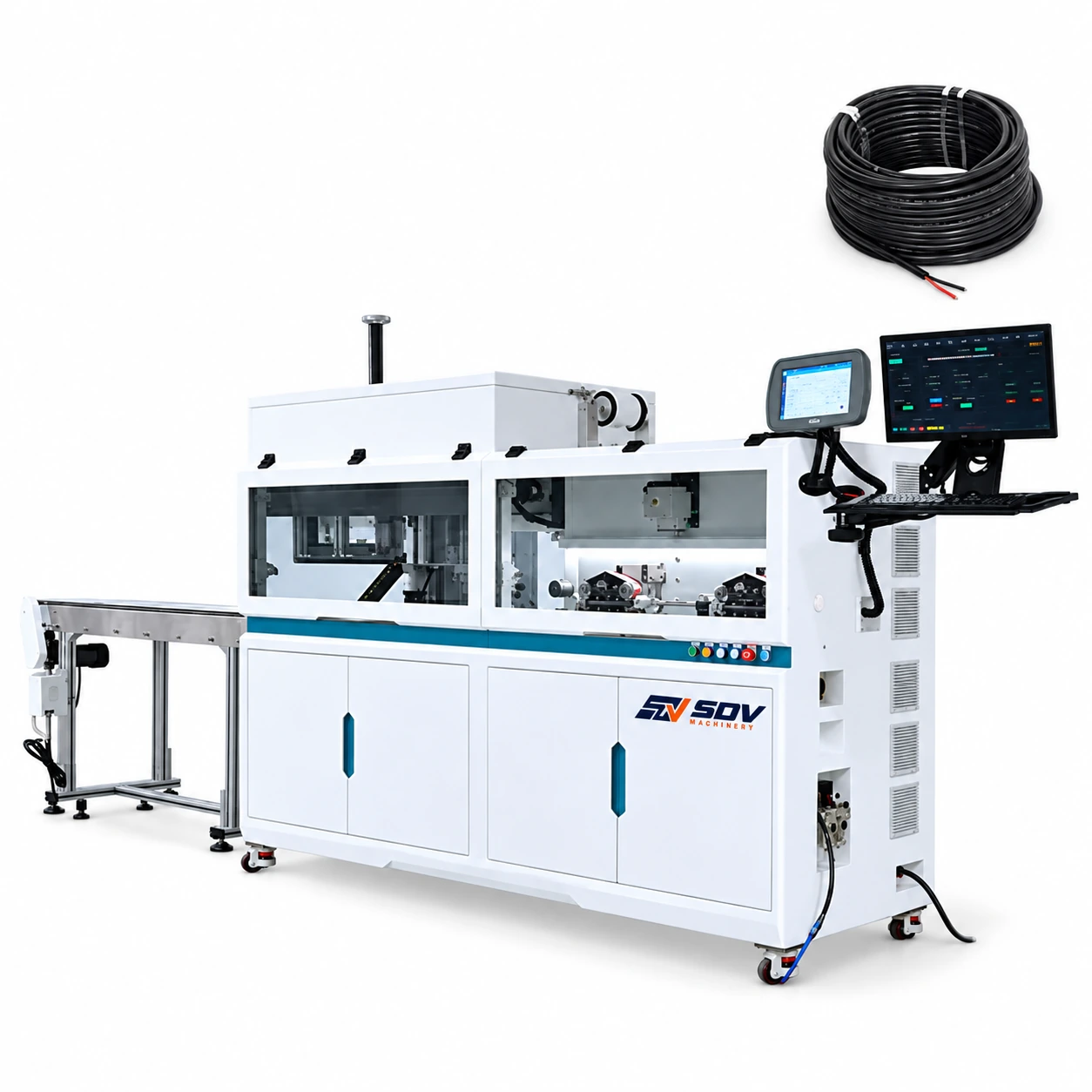

| Модель | SDV-EW-3440 |
|---|---|
| Категория машин | Полностью автоматическая машина для обмотки и связки длинных кабелей |
| Поперечное сечение проводника | 2,5 – 120,0 мм² |
| Применимый внешний диаметр кабеля | 1,0 – 20,0 мм (Max Guide Tube ID 22 мм) |
| Диапазон длины резки | 1,0 – 99 999,9 мм |
| Точность по длине резки | Менее ± 0,002 × длина среза мм |
| Сторона I Длина стриппинга | Полная полоса: 1 – 300 мм | Половинная полоса: 1 – 1 000 мм |
| Сторона II — длина разборки | Полная полоса: 1 – 150 мм | Половинная полоса: 1 – 500 мм |
| Производственная мощность | 800 – 1000 экземпляров в час |
| Механизм подачи и привода | Питание ремня на 24 колеса с помощью держателя инструмента сервопривода |
| Регулировка высоты ролика | Цифровое управление высотой и давлением роликов |
| Материал ножа | Импортная высокоскоростная вольфрамовая сталь |
| Размеры намотки | Внутренний диаметр 120–300 мм | Внешний диаметр 200–400 мм | Высота 100 мм |
| Максимальный вес скрутки | 40,0 кг |
| Метод связки и материал | Автоматический датчик с помощью нейлоновой плетёной эластичной крепления |
| Система управления | Карта управления движением с многоязычным сенсорным экраном HMI |
| Пневматическое подаче воздуха | 0,5 – 0,8 МПа |
| Рабочий источник питания | AC 110 В / 220 В (50 / 60 Гц) |
| Размеры машины (L × W × H) | 1 020 × 590 × 1 140 мм |
| Чистый вес машины | 760,0 кг |
