Особенности
● Бесконтактная защитная занавеска: проецирует невидимый инфракрасный периметр вокруг активной зоны обжима, мгновенно останавливает движение машины при обнаружении для защиты персонала без физической охраны.
● Полностью автоматизированная обработка с единым окном: выполняет очистку, скручивание проводника, позиционирование клемм с подачей чаши и четырёхточечное обжимывание в одном цикле, автоматически запускаемое вставкой провода или педалью ножки.
● 1,5T сервообжим с микрорегулировкой: Сервоприводный механизм обжима обеспечивает 1,5 тонны силы при тонкой настройной высоте обжима, гарантируя стабильные газогерметичные окончания.
● Система питания виброционной чаши: автоматически сортирует и доставляет свободные феррулы и голые клеммы в форме буквы О, оснащается быстрозаменяющим инструментом для различных профилей клемм.
● 7-дюймовые HMI и интеллектуальные датчики: многоточечная сенсорная система обнаруживает наличие проводов, питание клеммы и давление в системе, выдавая диагностические оповещения в реальном времени на цифровом сенсорном экране для предотвращения дефектных обжимов. Диапазон применения
● Проводка шкафа управления и распределительного оборудования: Высокоэффективное снятие и завершение феррул для панелей ПЛК, реле-модулей и клеммальных блоков DIN.
● Жгуты промышленного оборудования: автоматизированная обработка гибких медных кабелей BVR и RV для моторных приводов и управления машинами.
● Приборы и распределение электроэнергии: четырёхточечное обжимное обжимывание клеммы для питания, модулей HVAC и мощных электрических соединений.
● Автомобильные и транспортные кабели: высоковоспроизводимый обжим клем для вспомогательных цепей автомобилей и распределительных коробок электроснабжения.
Характеристики

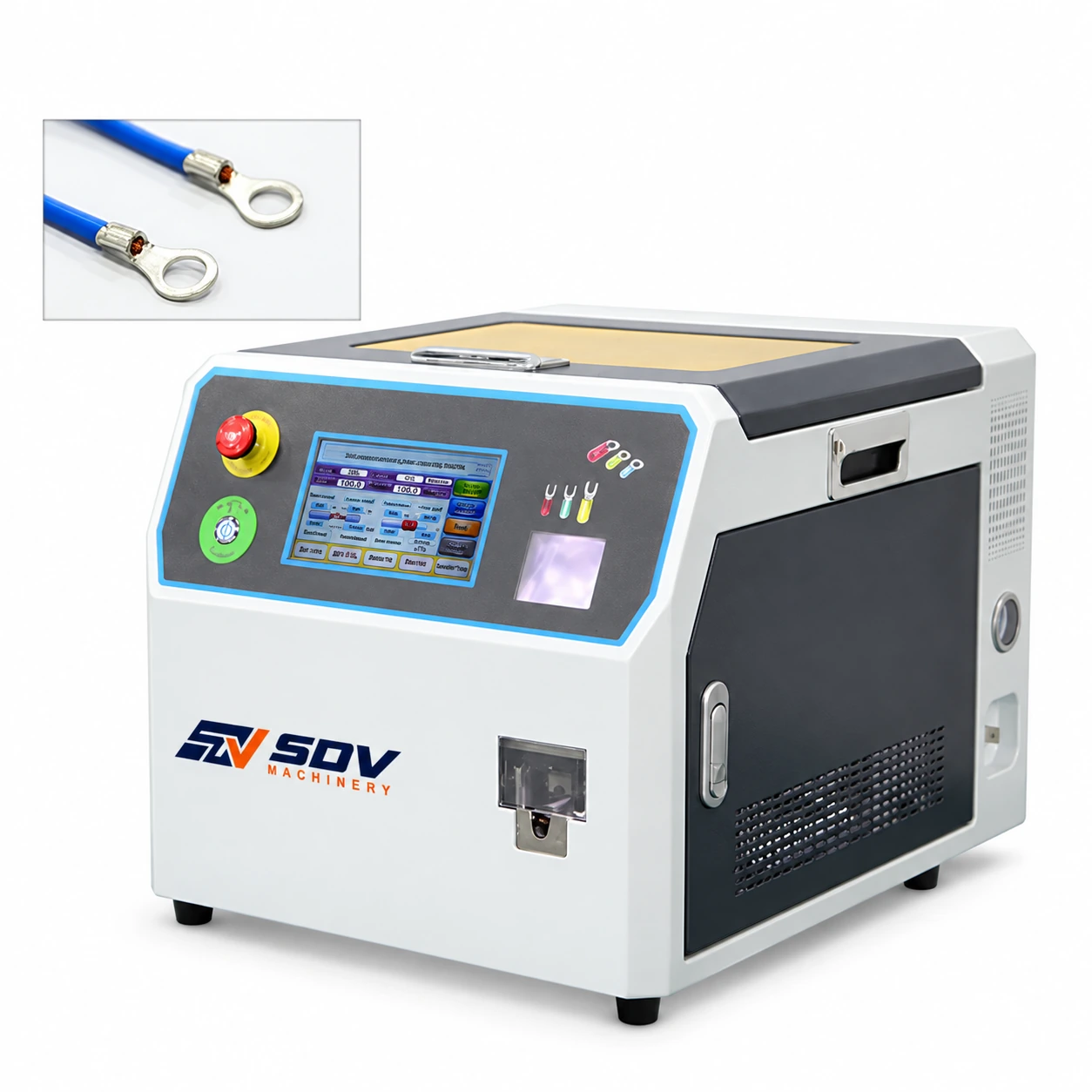

| Модель | SDV-EW-9860 |
|---|---|
| Категория машин | Автоматическая машина для обжима и обжима клемм |
| Совместимые типы проводов | Провода BVR и RV (0,3, 0,5, 0,75, 1,0, 1,5, 2,5, 4,0, 6,0 мм²) |
| Технические характеристики клеммы | 0,3–6,0 мм² O-образных голых клемм и наполнителей (настраиваемые) |
| Диапазон длины стриппинга | 5,1–30,0 мм (ротационная или продольная полоса) |
| клеммная система подачи | Автоматизированная вибровательная подающая чаша |
| Сила и механизм сжимания | 1,5 тонны (сервопривод с микрорегулируемой высотой обжима) |
| Профиль обжима | Четырёхточечный обжим (настраиваемые обжимные точки) |
| Режим запуска операции | Автоматический датчик выплаты по проводу (запуск педали ноги опционально) |
| Система управления | 7-дюймовый сенсорный экран HMI с интегрированным электронным и пневматическим управлением |
| Питание и рейтинг | Однофазный переменный ток 220 В / 50 Гц, 10 А (общая мощность 1500 Вт) |
| Пневматическое воздушное давление | 0,5 – 0,6 МПа |
| Размеры машины (W × L × H) | 360 × 520 × 425 мм |
| Чистый вес машины | 62,0 кг |
