Особенности
● Полная обработка двухсердечного кабеля
Автоматически выполняет нарезку, снятие оболочки, сердечник, идентификацию последовательности проводов, обжим с одного конца, вставку клемм и ожесточение в одном цикле.
● Автоматическая идентификация последовательностей проводов
Встроенное распознавание последовательности проводов помогает обеспечить правильное положение проводников перед обработкой.
● Позиционирование на 90°
Поддерживает расположение клеммы под углом 90 градусов для эффективной сборки корпуса соединителя вниз по потоку.
● Стандартная инспекция CFM и CCD
Интегрированный мониторинг силы обжима (CFM) и CCD-инспекция визуального обзора улучшают согласованность кримпов и качество производства.
● Независимое разделение проводов
Автоматически разделяет проводники без необходимости специального инструмента для разделения.
● Безповрежденная подача кабеля
Регулируемые зажимы надёжно питают мягкие кабели с оболочками, одновременно защищая внутреннюю изоляцию.
● Точность с сервоприводом
Сервомоторы с винтовым приводом обеспечивают стабильную и высокоточную обработку.
● Smart HMI Control
Цифровое хранение параметров и работа с сенсорным экраном обеспечивают быструю смену продуктов и простоту эксплуатации.
● Расширение производственной линии
Опциональные системы безопасности безопасности, системы сбора конвейеров и интеграция с MES поддерживают автоматизированное производство жгутов проводов. Диапазон применения

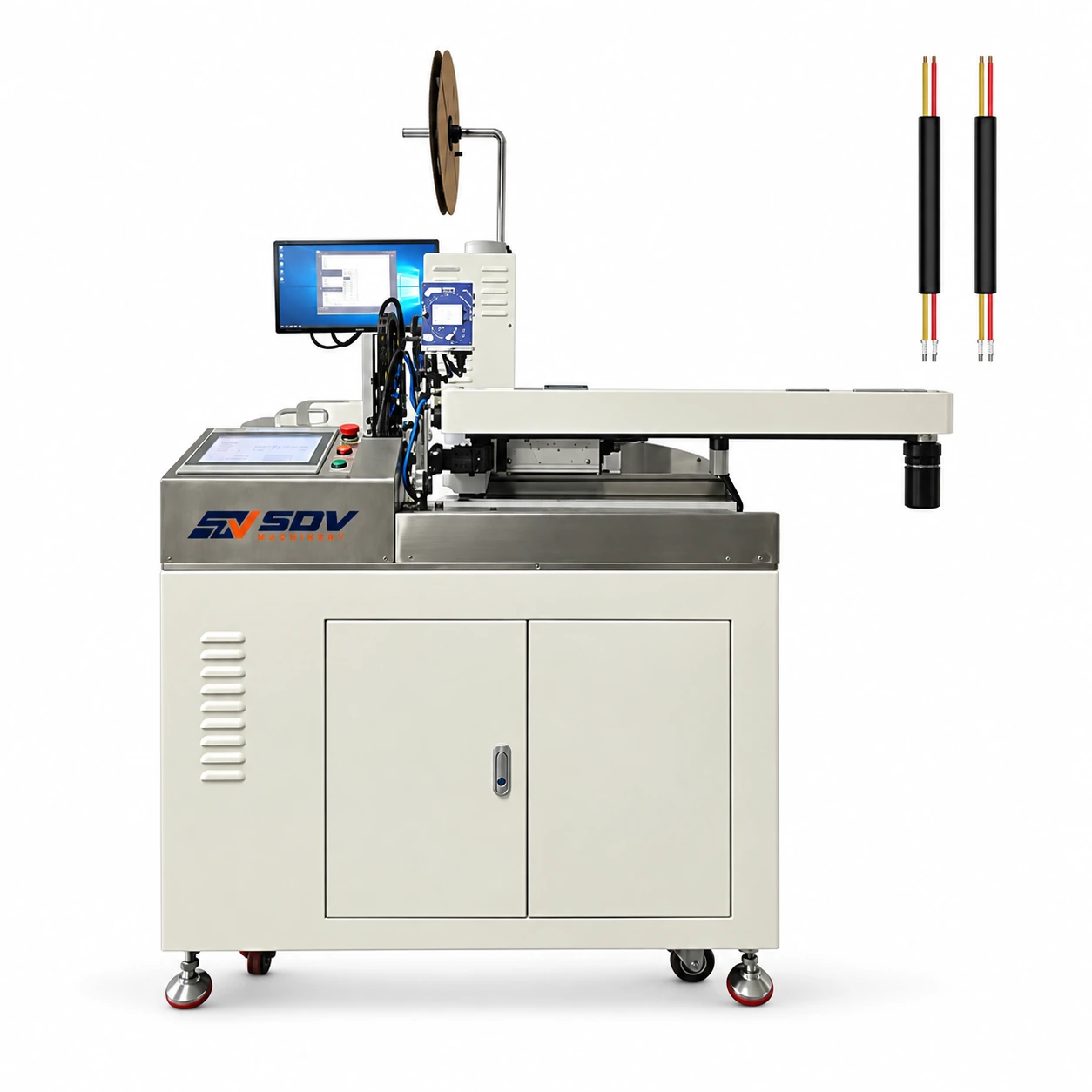

SDV-EW-9975 предназначен для производителей, требующих полностью автоматизированной обработки двухсердечных кабелей с оболочкой с интегрированным обжимом, вставкой клеммы и оловкой.
● Производство автомобильных жгутов проводов: производит двухсердечные жгуты для систем освещения, датчиков, выключателей и вспомогательных электрических узлов.
● Производство электропроводки бытовой техники: обработка внутренней проводки стиральных машин, холодильников, кондиционеров и другой бытовой техники.
● Производство промышленного оборудования: подготовка управляющих кабелей для автоматизированного оборудования, оборудования и электрических устройств.
● Электрический шкаф: подходит для низковольтной проводки управления, требующей точного обжима и защиты изолированных проводников.
● OEM-сборка кабелей: поддерживает массовое производство индивидуальных двухжильных кабельных сборок с интегрированной проверкой качества.
Характеристики
| Модель | SDV-EW-9975 |
|---|---|
| Тип машины | Полностью автоматическая двухсердечная проводная машина для обжима и оболочки с одним концом |
| Поддерживаемый тип кабеля | Кабель с оболочкой с двумя сердечниками |
| Диапазон сечения провода | AWG20–28 |
| Внешний диаметр троса | 3–7 мм |
| Производительность | 600 шт/ч (L=150 мм) |
| Сила обжима | 20 кН (2T) |
| Снятие внешней куртки | 18–120 мм (настраиваемый) |
| Снятие внутреннего сердечника | 0–8 мм |
| Длина лужения | 0–8 мм |
| Длина резки | 70–1 000 мм (настраиваемое) |
| Точность резки | ±(0,1 + 0,005 × л) мм |
| Штрих аппликатора | 30 / 40 мм |
| Питание | AC220V, 50/60 Гц |
| Давление воздуха | 0,6–0,8 МПа |
| Рабочая температура | -5°C до 40°C |
| Мощность | 3 кВт |
| Габариты | 1200 × 900 × 1860 мм |
