Особенности
● Высокоскоростной автоматизированный выход (до 11 000 шт.с/ч): синхронизирует подачу проводов, резку, двустороннее снятие, уплотнительную нагрузку, обжимку и вставку корпуса в один непрерывный цикл.
● Технология сначала уплотнения вставки, затем снятия уплотнения: Накручивает водонепроницаемое уплотнение на целую изоляцию перед снятием, предотвращая появление медных жиль и повреждения проводников.
● Высокоточное обжим сервомотора 0,01 мм: электрический сервопривод заменяет механические сцепления, обеспечивая точность хода 0,01 мм, тихую работу и повторяемую высоту обжима.
● Интегрированная чугунная рама машины: Прочный чугунный корпус поглощает вибрации при высокой скорости, обеспечивая стабильность при многократных переключениях.
● Возможность вставки с двойным проводом и двойным уплотнением: поддерживает двойное уплотнительное вставление при установке с двумя проводами, синхронизацию резьбы, снятие и обжим в 3 этапа.
● Smart Inspection and MES Network Integration: совместим с CFM-мониторами кримп-силы, системами зрения CCD-камер, визуальной проверкой глубины корпуса и умной заводской синхронизацией MES. Диапазон применения
● Производство автомобильных жгутов проводов: автоматизированная обработка для ткацких станков, сигналов ЭБУ, проводки дверей и проводов датчиков, требующих водонепроницаемых уплотнений.
● Новые энергетические и электроэнергетические системы: производство герметичных проводных жгутов для зарядных портов, модулей управления аккумуляторами и наружных систем питания.
● Проводка промышленного и наружного оборудования: Точная обжимка и герметизация для морской техники, сельскохозяйственной техники и промышленных шкафов управления.
Характеристики

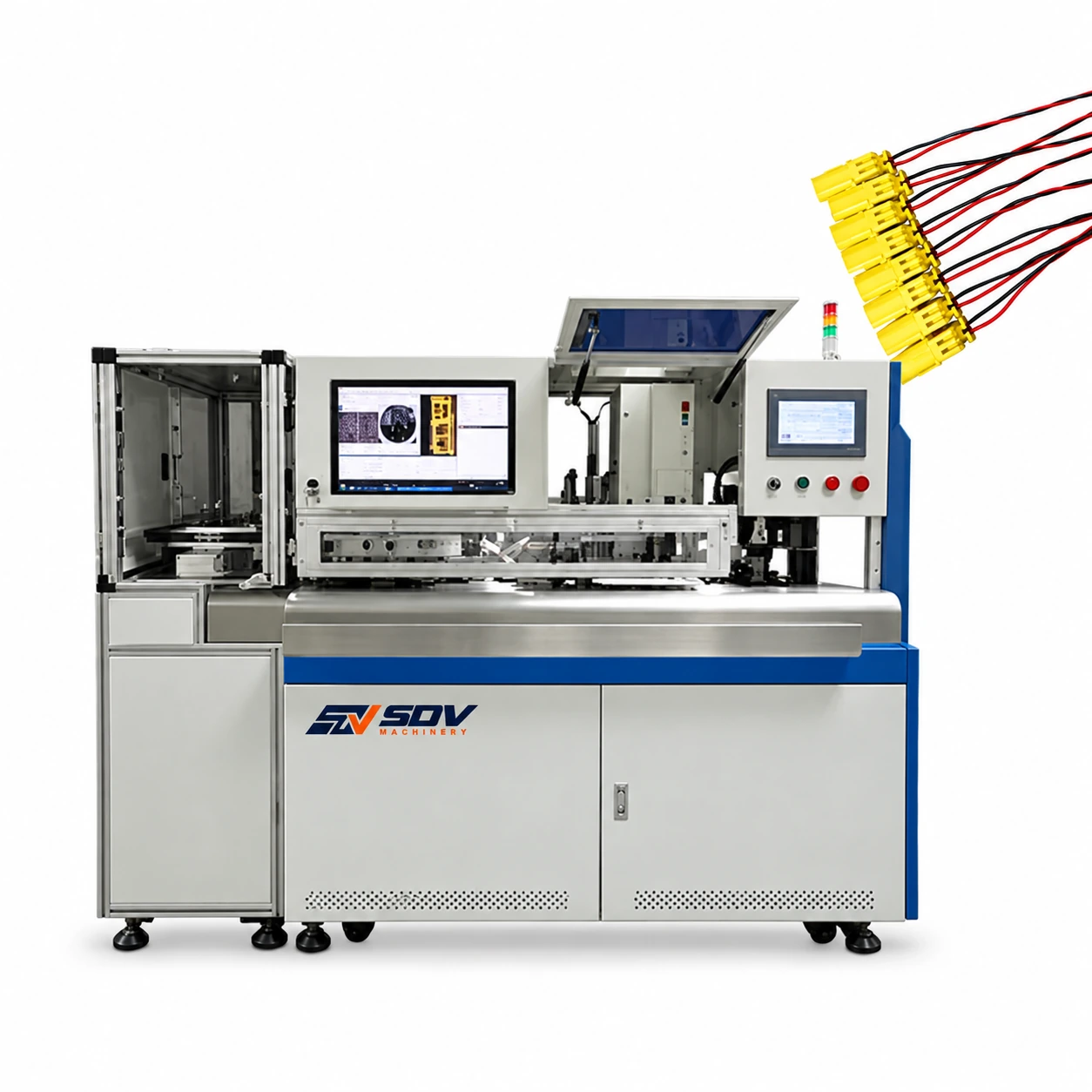

| Модель | SDV-EW-9970 |
|---|---|
| Категория машин | Полностью автоматическая машина для резки, полосы, обжима и герметизации |
| Диапазон сечения провода | 0,3 – 2,5 мм² |
| Применяемый провод | Электронные провода, высокотемпературные провода, тефлоновые провода и т.д. |
| Диапазон длины резки | 70 – 9999 мм |
| Точность резки | Точность: ±0,5 мм + Л × 0,2% |
| Диапазон длины стриппинга | 10–14 мм |
| Темпы выпуска производства | 9 000 – 11 000 pcs/ч |
| клеммный обжимной привод | Привод сервомотора (точность: 0,01 мм) |
| Последовательность вставки уплотнения от погодных условий | Последовательность «Сначала вставить уплотнение, затем снять зачистку» |
| Конструкция кузова пресса | Интегрированный чугунный каркас |
| Дополнительные модули качества | CFM Crimp Monitor, CCD-обзорная инспекция, интеграция системы MES |
| Пневматическое воздушное давление | 0,5 – 0,7 МПа |
| Габариты | 2 205 × 2 420 × 1 605 мм |
| Чистый вес | 750,0 кг |
