Особенности
● 3D непрерывная интерполяция по путям: выполняет плавные непрерывные траектории жидкости вдоль точек, линий, дуг, окружностей и трёхмерных пространственных кривых на скоростях до 500 мм/с.
● Высокоточное микродозирование: обеспечивает минимальный объём укола до 0,01 мл при 5 циклах в секунду с автоматической компенсацией интенсивности дозирования.
● Интуитивно понятное ручное программирование: хранит более 100 файлов программ (до 4000 инструкций в файле) с встроенными функциями XY массивов, вращения и переворота лотка.
● Гибкая совместимость с подачей жидкости: работает с американскими картриджами объемом 30–300 см³ или 2–5 л с использованием TT/пластиковых ступиц и однокомпонентных клапанов. Диапазон применения
● Электроника и сборка печатных плат: конформное покрытие, инкапсуляция микросхемы, нанесение клея на поверхность и проволочное соединение.
● Автомобильная проводка и датчики: водонепроницаемое силиконовое уплотнение, эпоксидная смолка и дозирование прокладок на автомобильных реле, корпусах ЭБУ и разъёмах жгутов.
● Медицинские устройства и оборудование: Точное клеевое соединение пластиковых корпусов, стволов шприцев, катетера и стеклянных оптических компонентов.
Характеристики

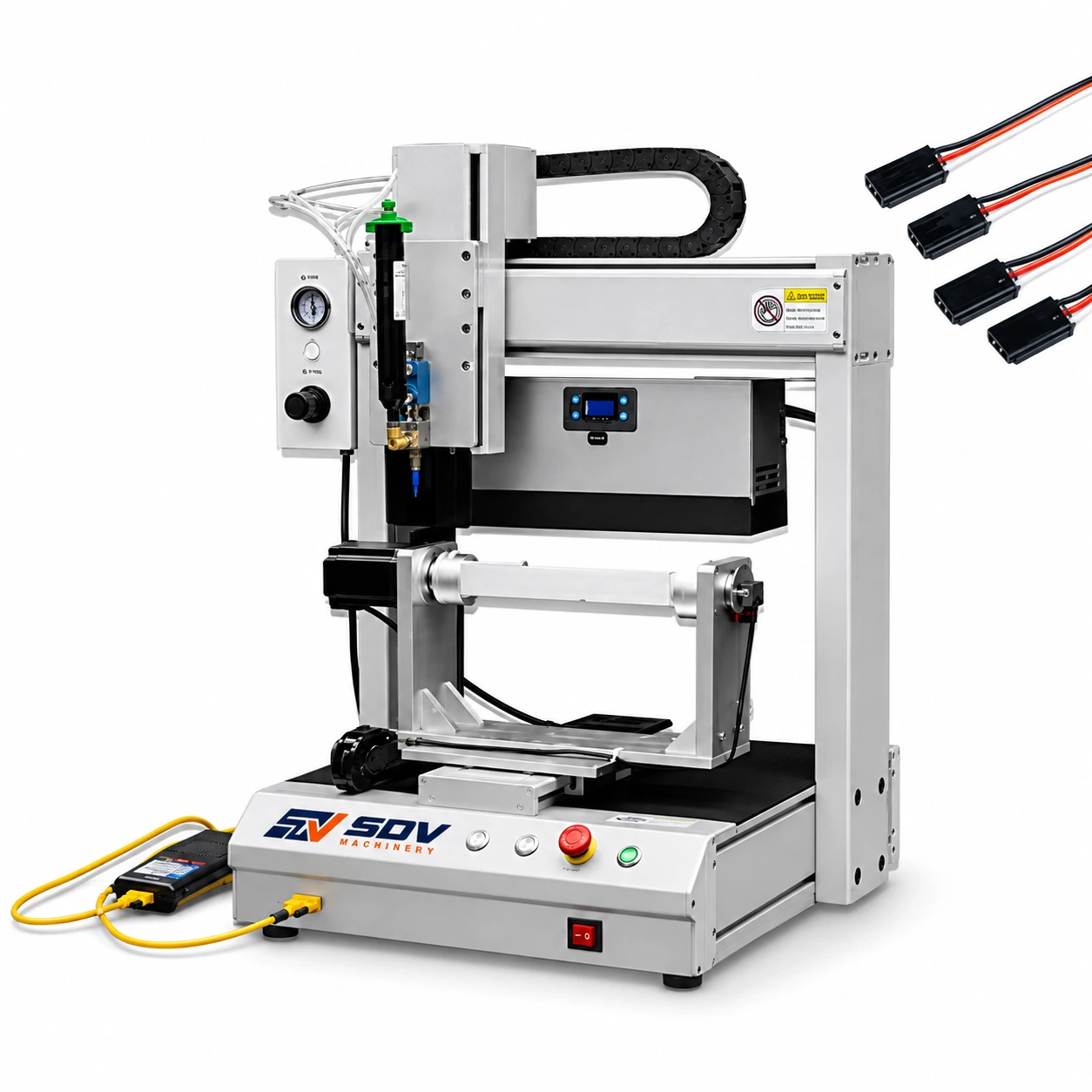

| Модель | SDV-EW-9060 |
|---|---|
| Количество управляющих осей | 3-ось (X / Y / Z) + опция поворота по оси 360° R |
| Максимальное расстояние путешествия (X / Y / Z / R) | 300 ММ/300 ММ/100 ММ/360° |
| Максимальная скорость передвижения (X / Y / Z / R) | 500 мм/с / 500 мм/с / 300 мм/с / 300°/с |
| Разрешение декомпозиции | 0,01 мм по оси |
| Повторяемость | Привод на ремень | 0.05 |
| Питание | AC110V-220V |
| Давление воздуха | 0,4-0,7 миль миль |
| Дозаторная игла | Игла TT / Игла с пластиковой втулкой |
| Дозирующий картридж | Американский стиль/CC: 30–300; Резервуар под давлением 2–5 л |
| Совместимые дозировочные клапаны | Контактные: клапаны с одним компонентом, шприцы и т.д. |
| Минимальный объём дозирования | 0,01 мл |
| Частота дозирования | 5 раз в секунду |
| Метод программирования | Обучайте программированию |
| Система управления | Микроконтроллер + портативный блок управления |
| Обучайте возможности обработки файлов на подвесках | Более 100; Один файл поддерживает до 4000 инструкций. |
| Внешний интерфейс управления | RS232 |
| Применимая температура окружающей среды | 5-45°C |
| Применимая влажность окружающей среды | 45-80% влажности |
| Габариты станка | L (Горизонтально) | W (продольный) | H |
| 530 мм | 610MM | 540 мм |
| Масса | 48 КГ |
