Особенности

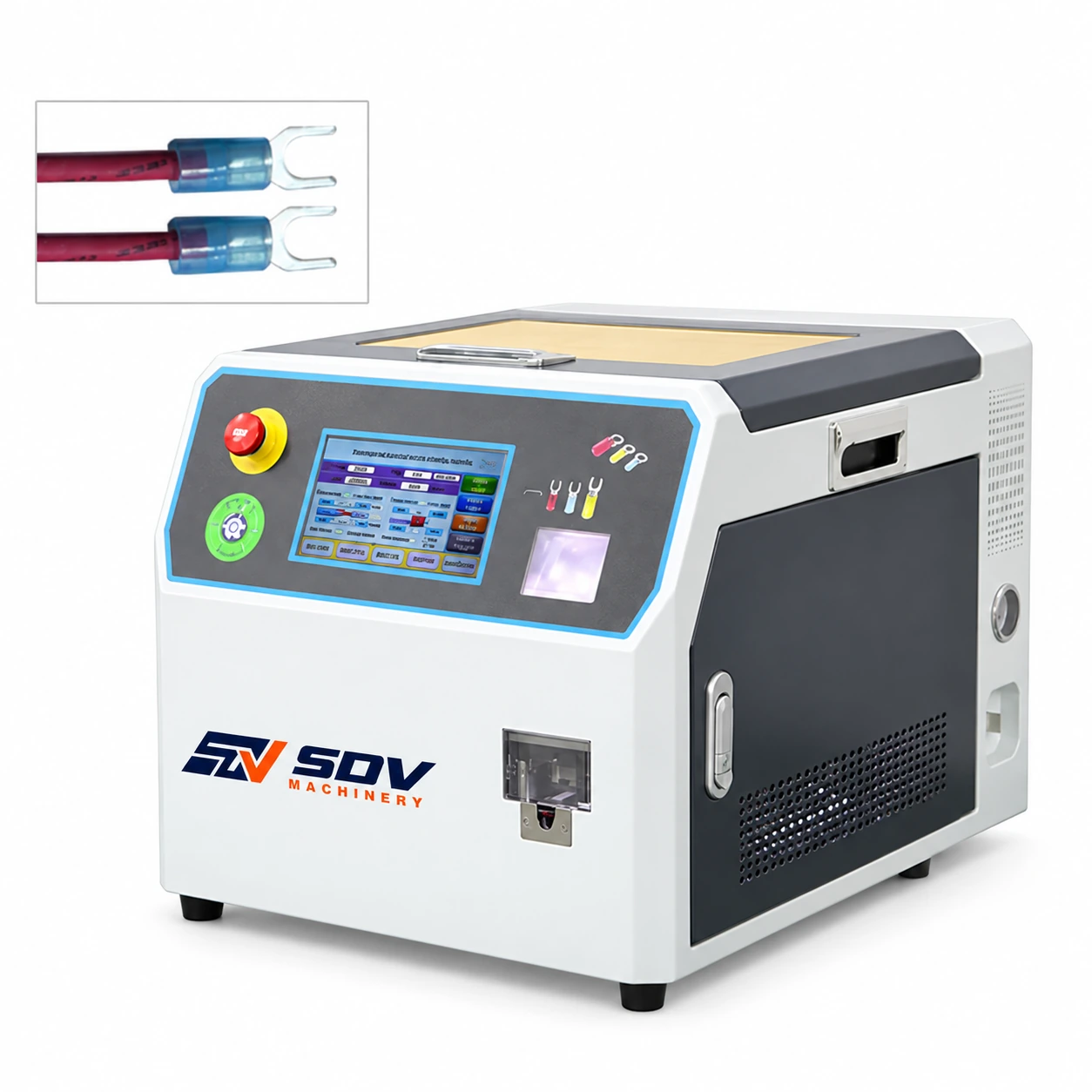

● Эта модель машины специально разработана для клемм-холодного пресса типа UT.
● Он подходит для обработки жгутов проводов площадью от 0,5 до 6 мм² и оснащён автоматическим механизмом спуска, который срабатывает при вставке провода, обеспечивая полностью интегрированный автоматизированный рабочий процесс, включающий очистку, скручивание, вставку клемм и обжим.
● Квартира имеет закрытый внешний дизайн с смотровым окном для удобства эксплуатации.
● Клеммы питаются через вибрационный чашечный подаватель — одночашевую конструкцию, способную вместить разные типы клемм, в то время как обжимной штамп автоматически настраивается под конкретную используемую клемму, что устраняет необходимость ручной замены штампов.
● Процесс обжима осуществляется сервомотором, обеспечивая как эффективность, так и скорость.
● Система использует универсальное сочетание пневматических и электрических компонентов. Управление осуществляется через интерфейс сенсорного экрана HMI; Глубина вставки клеммы можно регулировать электронно, а настроенные параметры можно сохранять и напрямую отзывать для будущего использования.
Характеристики
| Модель | SDV-EW-9855-1 |
|---|---|
| Метод управления | Интерфейс человек-машина (HMI) и электрическую систему управления; в основном приводится в движение мотором с пневматической поддержкой для достижения полностью интегрированного электрического управления. |
| Режимы работы | Автоматическая работа, инициируемая датчиками провода, или ручная работа по вводу пользователя; Опционально можно установить переключатель запуска педали ноги. |
| Технические характеристики провода | Типы проводов BVR и RV, размеры: 0,5, 0,75, 1,0, 1,5, 2,5, 4,0 и 6,0 мм². |
| Технические характеристики клеммы | Вилочные клеммы SV площадью 0,5–6 мм² и клеммаы RV кольца |
| Снятие и вставка | 6–30 мм |
| Метод стриппинга | Ротационная стрипка, параллельная и ротационная скручивание провода; поддерживает как вращение вперёд, так и обратно. |
| Конечное питание | Вибровательная система подачи миски |
| Профиль кримпирования | Верхние и нижние лезвия для «M-type» обжима |
| Смена продукта | Ручная замена соответствующих приспособлений и регулировка вибрационного подающего устройства |
| Производительность | Примерно 2,8 секунды на клемма (считается одним циклом машины) |
| Обнаружение и сигнализация | Обнаружение присутствия клемм и различные другие функции оперативного мониторинга. |
| Питание | AC 220V / 50 Гц (однофазный), 10A; Внутреннее питание: постоянное напряжение 24V, DC 30V, AC 30V; Общее энергопотребление: 1500 Вт. |
| Снабжение воздуха | 0,5 – 0,6 МПа |
| Операционная среда | Температура: 0 – 35°C (Окружающая температура); Влажность: 30–80% влажности (не конденсируется). |
| Размеры и вес | Ширина W 360 мм (ширина переди) × L 520 мм (глубина) × H 425 мм (высота) [Без учёта выступов]; Вес: примерно 62 кг. |
