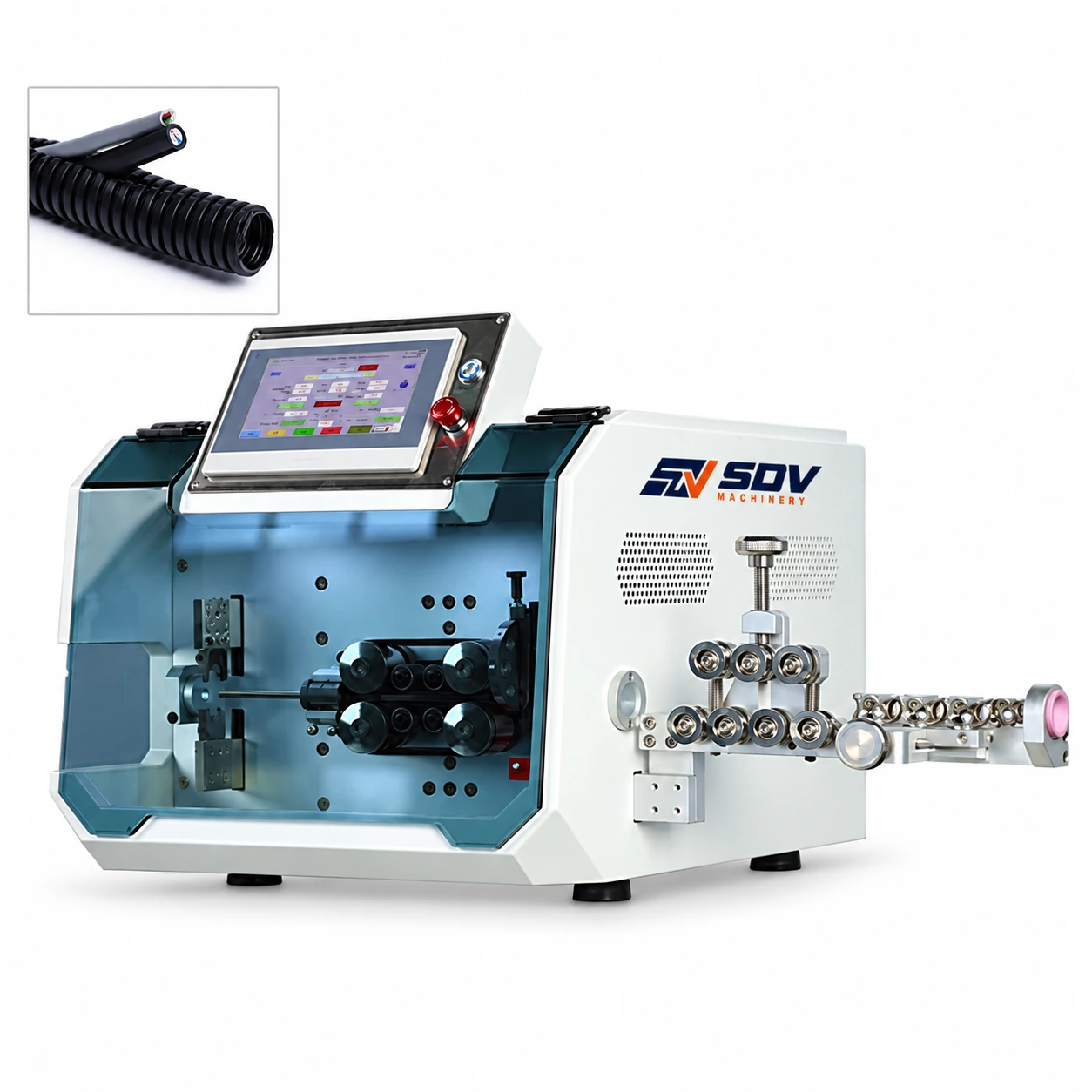

Особенности
● 16-колесный ленточный привод без царапин: использует 16-колёсную ленточную конвейерную систему в сочетании с цифровой регулировкой высоты. Эта широкая зона контакта равномерно распределяет сцепление, позволяя подачу жёстких ПВХ-труб и экранированных кабелей с высокой силой без вмятиний или царапин на оболочке.
● Сборка высокоскоростного серворезака: оснащена точным шаговым двигателем подачи в сочетании с держателем резака, приводимым сервоприводом. Эта архитектура с двумя приводами обеспечивает высокоскоростные циклы до 5 500 штук в час, при этом строго сохраняя допуски по длине резки в пределах ±(0,002 × л).
● Универсальная линейка для разборки фронтальной части: Оснащена автоматизированной резкой фиксированной длины с интегрированной передней очисткой — с полной очисткой от 1 до 200 мм и частичной очисткой до 1500 мм для последующего обжима или сборки соединителей.
● Модульная архитектура и MES / IoT Ready: построен на открытом модульном фреймворке с выделенными коммуникационными интерфейсами. Легко обновляется с опциональной подключённостью MES/IoT, модулями для разборки в среднем пролёте, устройствами фиксированной точки маркировки и сигнализациями вспомогательного оборудования.
● Удобный 7-дюймовый цветной HMI: Программируется через интуитивно понятный 7-дюймовый сенсорный экран, позволяющий операторам цифрово регулировать давление ремня, хранить рецепты обработки и воспоминать нестандартные задачи за считанные секунды. Диапазон применения
● Промышленное управление и электропроводка электрических шкафов: Точная резка и удаление переднего конца одножилковых и многоядерных проводов питания.
● Сборка автомобильных и электротранспортных жгутов: автоматизированная подготовка толстоколейных кабелей и экранированных коммуникационных линий.
● Изготовление пластиковых и ПВХ-труб: фиксированная длина высокоскоростной резки ПВХ-втул, защитных труб и промышленных твердых труб до 18 мм OD.
● Контрактное производство электроники (EMS): производственные линии с высоким уровнем состава, требующие быстрого отзыва и отсутствия повреждений поверхности оболочки.
Характеристики
| Модель | SDV-EW-12B-1 |
|---|---|
| Дисплей | 7-дюймовый интерфейс HMI (человек-машина) |
| Функции | Подходит для одножилковых проводов, многосердечных и экранированных кабелей. |
| Дополнительная информация | Полностью автоматическое нарезывание фиксированной длины (с функцией спрей спереди). |
| Применимые типы проводов | Односердечные провода, многосердечные кабели, экранированные кабели, электрические провода, ПВХ-трубки и т.д. |
| Диапазон обработки | 0,25 – 30 мм² |
| Длина резки | 1 мм – 999 999,99 мм |
| Допуск к резу | В пределах ±(0,002 × L) (L = длина резки) |
| Длина зачистки | · Передняя полная разборка: 1 – 200 мм |
| · Передняя частичная разборка | 1 – 1500 мм |
| Максимальный сквозный диаметр | 18 мм OD |
| Материал ножа | Высококачественная импортная высокоскоростная сталь |
| Производительность | 5 500 штук в час (в зависимости от длины и размера провода) |
| Метод привода | 16-колёсный привод (подающий шаговый мотор + сервомотор с держателем резака) |
| Опционально | Серво-кормление |
| Метод подачи провода | Подача лентой, нет вмятиний и царапин на проволоке |
| Дополнительная информация 2 | (с функцией стриппинга давления) |
| Метод корректировки | Цифровая регулировка высоты колеса давления |
| Питание | AC 220В 50/60 Гц |
| Опционально | 110 В 50/60 Гц |
| Снабжение воздуха | 0,5 МПа чистый источник воздуха |
| Размеры (L × W × H) | 480 × 605 × 520 мм |
| Чистый вес | 70 кг |
