Особенности
● Полная двухсторонняя автоматизация: объединяет автоматизированное измерение провода, точную резку (50–9999 мм), двухстороннюю очистку (1–15 мм) и ультразвуковую сварку в одном непрерывном цикле.
● Твердотельная ультразвуковая связь (3000 Вт / 20 кГц): использует высокочастотную вибрационную энергию для фрикционной сварки медных проволок на молекулярном уровне без плавления или сжигания изоляции.
● Автоматическое отслеживание частот: Цифровой генератор динамически фиксирует изменение резонансных частот рупора во время непрерывной работы, исключая ручную механическую настройку и предотвращая перегрузку генератора.
● Нулевое электрическое сопротивление и высокая прочность: создаёт прямые диффузионные соединения меди-медь с нулевым сопротивлением контакта, нулевой окислением и исключительной силой отрыва.
● Чистая, свободная от расходных материалов: не требует пайки, флюса, обжимных втулок или защитных газов — работает полностью без искр, дыма или химических выбросов.
● Точное линейное движение и стабилизация мощности: Обеспечивается высокоточными линейными направляющими и стабилизированным модулем питания для обеспечения повторяемой сжатия сварки и стабильности высоты при заводских колебаниях напряжения. Диапазон применения
● Автомобильное склеивание жгутов: высоконадёжное соединение для проводов блока управления двигателем (ECU), проводки подушек безопасности, сенсорных линий и жгутов управления освещением.
● Новые энергетические и электромобильные аккумуляторные системы: заземление и подключение с нулевым сопротивлением для электроники электромобилей и систем управления аккумуляторами (BMS).
● Проводка промышленной техники: Точная сварка от провода к проводу для компрессоров HVAC, проводов моторов стиральных машин и промышленных шкафов управления.
● Телекоммуникации и солнечные кабели: высокопрочное склеивание проводов для наружных солнечных распределительных коробок и модулей питания, требующих долгосрочной эффективности антиоксидантов.
Характеристики

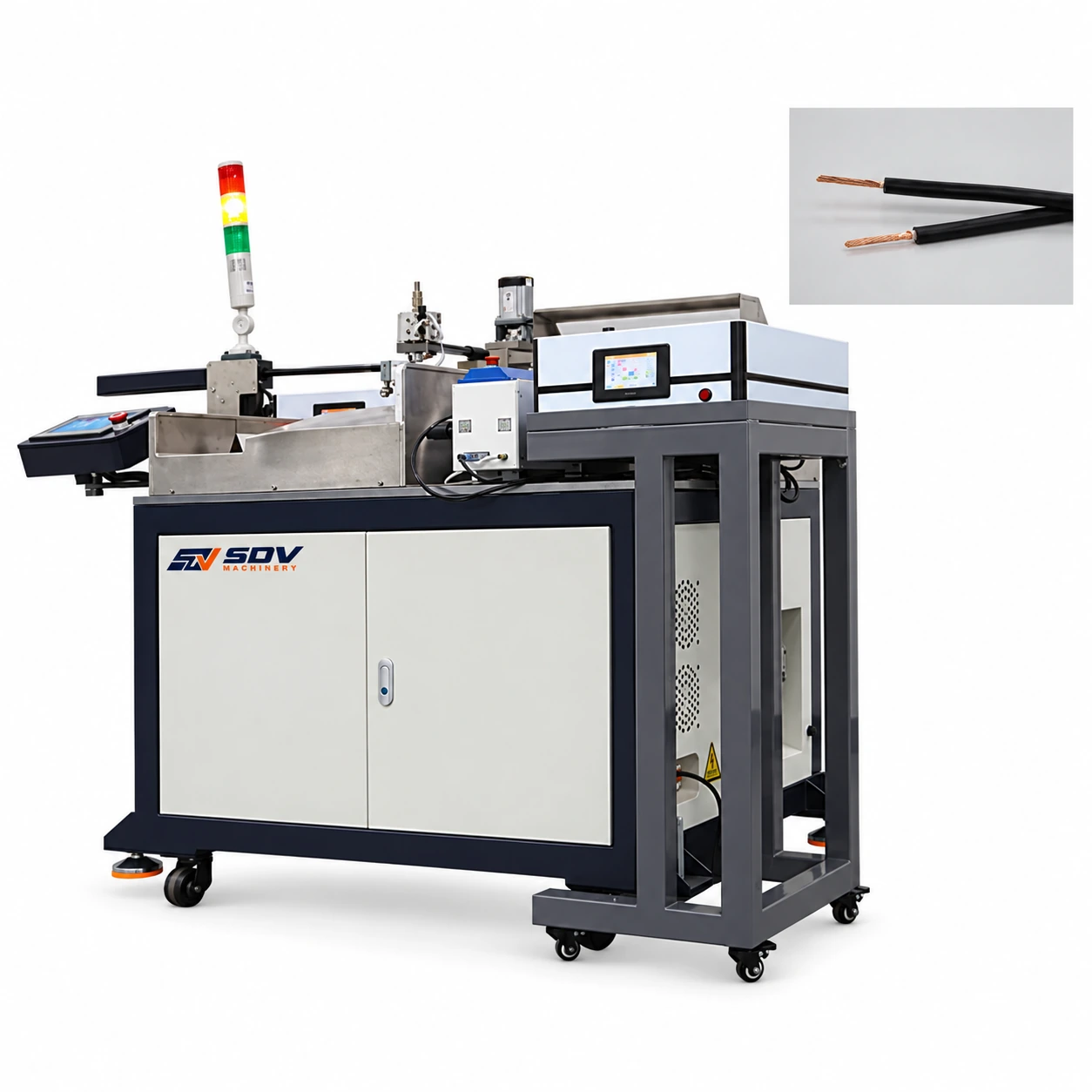

| Модель | SDV-EW-9375 |
|---|---|
| Категория машин | Полностью автоматический двухсторонний ультразвуковой сварочный аппарат |
| Система управления | Управление одночиповым микропроцессором |
| Диапазон длины резки | 50 мм-9999 мм |
| Длина зачистки | 1-15 мм (длину стрипки можно настраивать) |
| Максимальная выходная мощность | 3000W |
| Рабочая частота | 20 кГц (авточастотное отслеживание) |
| Время цикла сварки | 0,5 – 2,0 секунды |
| Площадь для сварной провода | 0,5–6 мм² |
| Рабочая влажность | 0 – 40% влажности |
| Рабочее давление воздуха | 0,2-0,8 МПа |
| Рабочая температура | 20–70 °C |
| Габариты | 1150* 850*1850мм |
