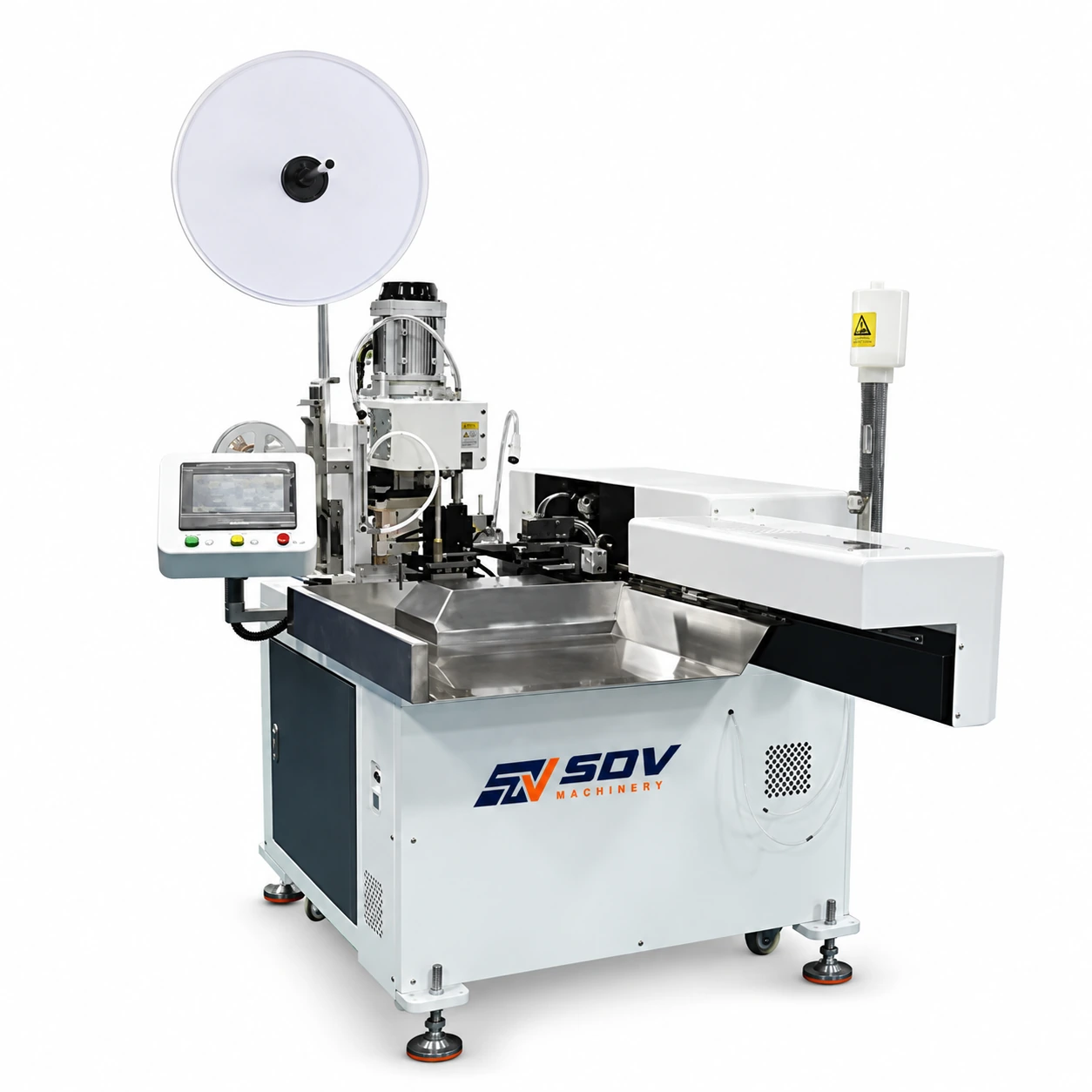

Особенности
● Бесшовная автоматизация 5-в-1: объединяет нарезку провода, двустороннюю очистку, скручивание провода, вертикальное оловляние с одного конца и обжим одноконцевых клемм в один непрерывный процесс. Устраняет трудовые узкие места и максимизирует эффективность использования площади.
● Ультра-точное вертикальное орудение под углом 90°: Воспроизводит точность точного ручного окунания. Глубина лужения и длительность погружения полностью программируются через сенсорный экран PLC, обеспечивая чистое и равномерное пайку без лишних медных нитей.
● Titanium Solder Pot, соответствующий требованиям RoHS: Изготовлен из премиального коррозионно-устойчивого паяльника из титанового сплава, который выдерживает высокие температуры, необходимые для экологичного и безсвинцового пайки — полностью соответствует экологическим нормам ЕС и Северной Америки.
● Интеллектуальная инспекция качества и безопасности: оснащена автоматизированной мультисенсорной системой, которая мгновенно обнаруживает отсутствие проводов, ошибки подачи с клеммы или низкое давление воздуха, автоматически приостанавливая производство для устранения отходов материалов.
● Smart Multi-Profile Memory: оснащена интуитивно понятной английской сенсорной панелью управления, способной сохранять до 100 различных производственных профилей для быстрого переключения между разными длинами проводов и характеристиками. Диапазон применения
Этот высокоскоростной автоматизированный центр обработки проводов специально разработан для масштабных производственных линий в глобальных производственных регионах (таких как Северная Америка, Европа и Юго-Восточная Азия):
● Потребительская электроника и бытовая техника: идеально подходит для обработки внутренних микропроводов, перемычных кабелей и многожильных разъёмов, используемых в бытовой технике, телевизорах и умной бытовой технике.
● Компоненты светодиодного освещения: идеально подходят для быстрой и мощной развязки проводов, используемых в светодиодных драйверах, уличных дисплеях и коммерческих светильниках.
● Автомобильная проводка датчиков и салонов: обеспечивает экстремальную точность и нулевое соответствие требованиям, необходимые для проводки автомобилей с малым колеем в салоне, переключателях и сенсорных жгутах (активно используемых заводами первого уровня в Мексике и Восточной Европе).
● Промышленная электроника и печатные платы: Готовит идеально скрученные и оловленные концы проводов, готовые к немедленному автоматическому паянному волнам на печатных платах (PCB).
Характеристики
| Модель | SDV-EW-9565 |
|---|---|
| Масса | 480 кг |
| Габариты | L1750*W1220*H1550mm |
| Пространство размещения | 4 квадрата |
| Мощность | В пределах 3000 Вт |
| Питание | AC220/50 Гц |
| Давление воздуха | 0,4 MPA — 0,8 млн миль |
| Обжимная способность | 2T |
| Дисплей | Сенсорный ЖК-дисплей |
| Подходящий провод | Электронный провод, электронный провод и так далее. |
| Параллельные производственные мощности | 800-1000 раза*количество товаров |
| Электронная способность по погружению провода | Ограничение времени: от 1000 до 1300 раз *количество предметов |
| Производственные мощности с двойной загрузкой | По длине 100 мм, это примерно 1100-1300 раз в час |
| Длина резки | Двойное погружение в пределах 830 мм, однократное занурение 45-830 мм |
| Длина отслаивания | Стандартная машина имеет расстояние между лопастями спереди и задней — 12 мм, а полную способность к снятию резины — 9 мм. |
| Диаметр провода | 26#-18# |
| Длина лужения | в пределах 11 мм |
| Длина скрученной провода | Маркировка 2мм–10мм |
| Режим перемотки | Ротационная выплата |
| Трансляция | Винт, направляющая, синхронный ремень |
| Обнаружение | Обнаружение концов, обнаружение отсутствующих проводов, обнаружение узлов провода, обнаружение бумаги, обнаружение давления воздуха |
| Вспомогательные устройства | Горизонтальные и вертикальные утечки клемм, сбор отходного потока, сбор отходов из оловяного шлака, сбор отходов резины |
