Особенности

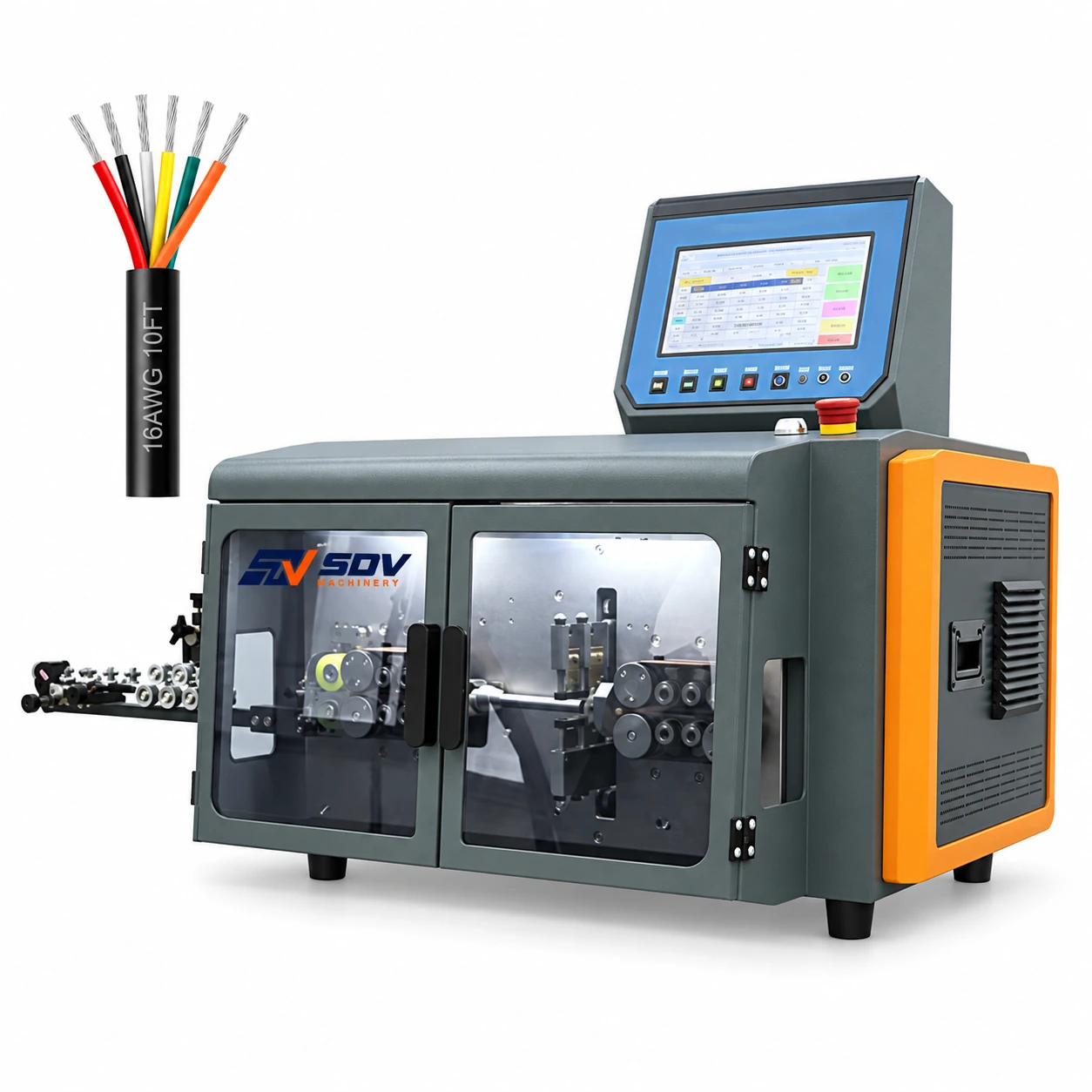

● 16-осевой гибридный сервопривод
Каждое механическое действие — подача провода, глубина лопастей оболочки, глубина лопастей сердечника и расположение инструмента — управляется независимой осью. Это устраняет ручную регулировку лезвий при переключении между типами кабелей в диапазоне 0,5–35 мм², сохраняя допуск резки <0,002×л на протяжении всего участка.
● Лопасти HSS с титановым покрытием
Титановое покрытие высокоскоростных стальных лопастей служат в 3–5 раз дольше, чем непокрытые HSS на абразивных ПВХ и резиновых оболках. Конфигурации Uni-V и Uni-flat охватывают стандартные провода с ПВХ и резиновой изоляцией; Доступны варианты лезвий с радиусом и зубами для специальных материалов.
● Подача с ремнём — нет следов от оболочки
Лентновидная подача равномерно распределяет силу зажима по диаметру троса, предотвращая появление поверхностных сжатий, которые оставляют роликовые системы на мягких ПВХ и ТПЭ-оболочках. Высота и давление ролика устанавливаются цифровым способом на 10-дюймовом сенсорном экране без механических инструментов.
● Интеграция MES / IoT и 7-языковой интерфейс
Производственные данные поступают на платформы MES и IoT через RS232 и опциональный модуль ICS для отчётности OEE и отслеживания по каждой работе. 10-дюймовый сенсорный экран работает нативно на китайском, английском, русском, итальянском, испанском, немецком и французском языках — для международных производственных площадок не требуется модификация прошивки. Диапазон применения
● Промышленные панели управления и центры управления моторами
Кабели с оболочкой (1,5–16 мм², 3–10 сердечников) для подачи питания и сигнала обрабатываются в один проход — заменяя отдельные рабочие станции для внешней оболочки и отдельные рабочие станции для разборки сердечников. Допуск резки 0,002×L соответствует размерным требованиям клеммального блока и соединителя.
● Инфраструктура зарядки электромобилей и BMS
Многоъядерные шины CAN и кабели протокола зарядки требуют точного снятия оболочки с минимальными допусками во время takt на конвейере. 16-осевое позиционирование сервоприводов обеспечивает стабильную глубину ленты по всему диапазону сечения проводника без переоборудования.
● Автомобильный жгут проводов
Поджгуты управления корпусом и сенсоров, включающие многосердечные кабели с оболочкой, обрабатываются при снятии оболочки и сердечника провода за один цикл. Одновременно обрабатываются до 10 внутренних проводников без отдельного прохода отделки на сердечник.
● Автоматизация зданий
Кабели шин KNX, Modbus и BACnet (0,5–2,5 мм², многоядерные) используют слоты программ от 100 до 1 000 для хранения настроек по типу кабелей, характерным для крупных строительных проектов. При переключении между спецификациями кабеля не требуется перепрограммирование для каждой работы.
● Железнодорожная и транспортная сигнализация
Многосердечные сигнальные кабели требуют равномерного снятия оболочки без повреждения отдельных слоёв экрана. Ремень с приводом и цифровой подъёмной системой подачи поддерживает это требование на всех диаметрах без регулировки оператором между типами кабелей.
Характеристики
| Модель | SDV-EW-05B+ |
|---|---|
| Сечение проводника | 0,5–35 мм² |
| Удаление сердечной проводки | Оболочный кабель с 10 сердечниками или меньше |
| Длина резки | 1 - 99999,9 мм |
| Допуск длины резки | < 0,002 * L (L = длина резки) |
| Длина зачистки | Кабельная оболочка |
| - Передняя полоса | 1 - 200 мм |
| - Пост-стрип | 1 - 100 мм |
| Дополнительная информация | Провод сердечника |
| - Передняя полоса | 0,1 - 50 мм |
| - Пост-стрип | 0,1 - 50 мм |
| Максимальный диаметр направляющей трубки | Φ15 |
| Производительность | 1000 шт./ч |
| Дополнительная информация 2 | 800 шт./ч (многожильный кабель) |
| Материал лопастей | Титановая высокоскоростная сталь |
| Энкодер | Опционально с дополнительной платой |
| Режим отображения | 10-дюймовый сенсорный экран |
| Режим вождения | 16-осевой привод |
| Дополнительная информация 3 | (питание шагового мотора, сервомотора держателя инструмента); |
| Дополнительная информация 4 | Доступна опциональная система подачи сервоприводов. |
| Режим подачи | С помощью ремней Подача провода с помощью ленты обеспечивает свободу от вмятиний и царапин на тросе. |
| Дополнительная информация 5 | (Включает функции снятия и обжима) |
| Питание | 110, 220 В (50 - 60 Гц) |
| Обнаружение неисправностей | Обнаружение неисправностей на стойке для раздачи проводов, |
| Дополнительная информация 6 | обнаружение нехватки материалов, обнаружение дверей безопасности, |
| Дополнительная информация 7 | Обнаружение ошибок длины. |
| Соединение с сжатым воздухом | 0,6 МПа |
| Масса | 100 кг |
| Габариты | 770* 660 * 780 мм |
| Замечания | Специальное применение можно настроить, отправив образцы |
| Функции | (1) Автоматическое перерезание и снятие одножилковых проводов, многожильных и экранированных кабелей; |
| Дополнительная информация 8 | (2) Для многосердечных проволок с оболочками отделка внешней оболочки и внутреннего сердечника провода выполняются в одном процессе. |
| Тип провода | Односердечные провода, многосердечные кабели, оболоченные провода, электрические провода, ПВХ и т.д. |
| Минимальная общая длина стриппинга | Общая длина — длина передней полосы |
| Дополнительная информация 9 | - длина задней части > 120 мм |
| Обнаружение длины резов | Для определения длины провода используется энкодер; |
| Дополнительная информация 10 | если он превышает допустимый диапазон ошибки, |
| Дополнительная информация 11 | Машина остановится, и сработает сигнализация. |
| Метод подъёма и опускания | Цифровая регулировка высоты ролика |
| Хранение программ | 100 слотов для хранения программ (расширяемое до максимума 1000) |
| Внешнее расширение | система MES, система Интернета вещей, функция печати с фиксированной точкой струйной печати, |
| Дополнительная информация 12 | система лазерной маркировки с фиксированными точками, однобарабанная обмотка, |
| Дополнительная информация 13 | обмотка с двойным барабаном, внешнее сообщение RS232, |
| Дополнительная информация 14 | функция средней полосы, сигнализация внешнего вспомогательного оборудования; |
