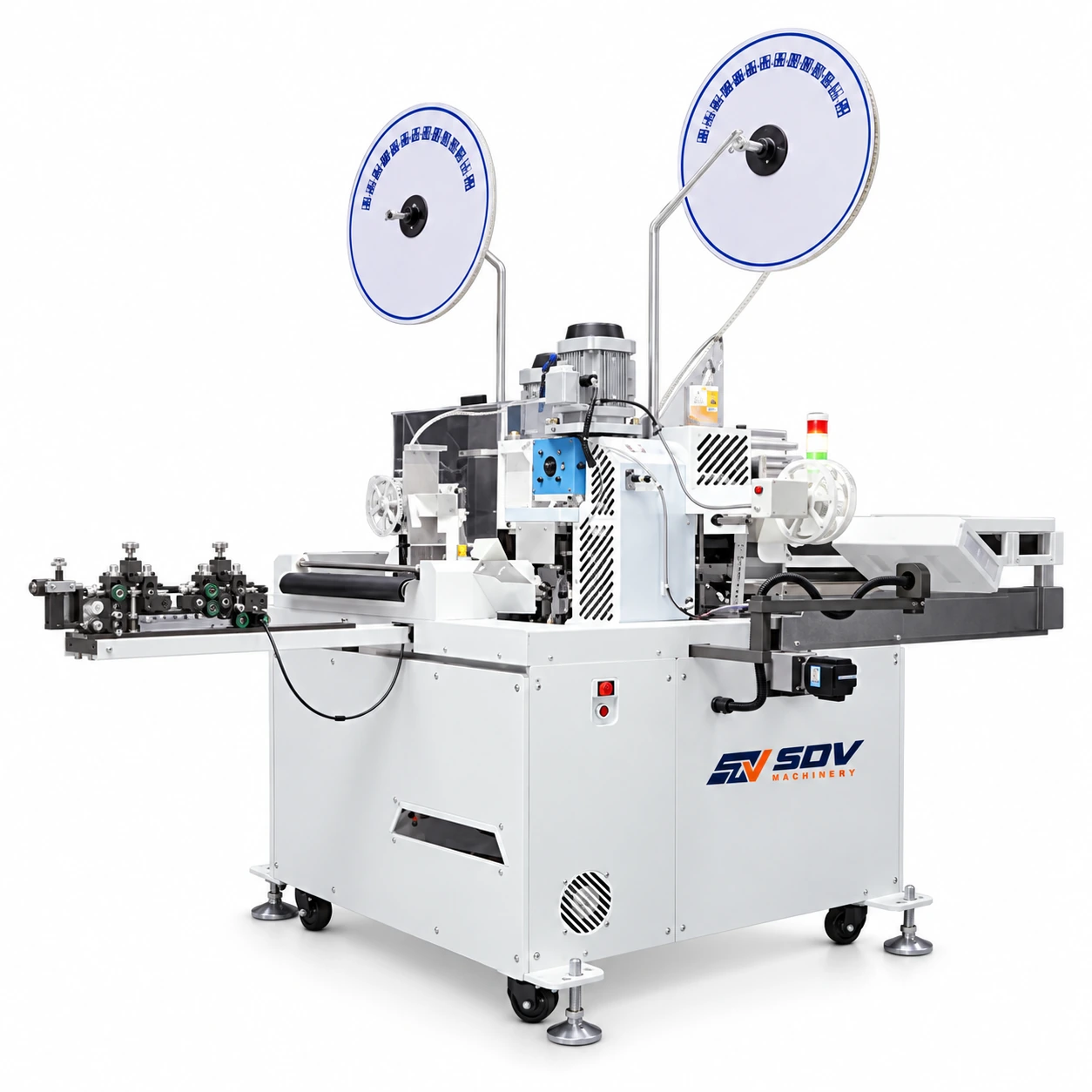

Полностью автоматическая двухконечная клеммная станок с 5–8 линиями для обжима и лужения SDV-EW-9370

Особенности
● Параллельная обработка 5–8 проводов
Все 5–8 проводов одновременно перерезаются, очищаются, обжимаются и консервируются в одном цикле машины — не последовательно. Тираж из 10 000 экземпляров занимает 70–100 минут на одном SDV-EW-9370, по сравнению с 5–8 часами на однолинейной машине.
● Держатель для инструмента с шариковым винтовым сервоприводом
Ось снятия лопастей использует сервомотор с прецизионным шариковым винтом, обеспечивая равномерное расположение по всем проволочным прорезям одновременно. Высокоточные держатели для лезвий поддерживают специальные типы изоляции, включая тефлон, и высокотемпературные провода вплоть до AWG30.
● Пневматический приём маятника
Пневматический вращающийся маятник одновременно собирает готовые узлы со всех позиций провода и переносит их в выходную зону без запутывания. Разделение провода за проводом поддерживается с помощью индивидуального захвата и вращения перед каждым циклом отпуска.
● Перевод заднего лужения с сервоприводом
Задний механизм передвижения одновременно помещает все концы провода в пайную ванну с помощью сервошарикового винта, сохраняя стабильную глубину лужения 14 мм в каждом положении провода. Вспомогательные зажимы удерживают каждый провод стабильным во время отклонения, чтобы предотвратить смещение позиции между первым и последним слотами. Диапазон применения
● Многопроводная жгут потребительской электроники
Разъёмы серий PH, XH, EH и DuPont в электронике используют конфигурацию с 4–8 контактами, при этом все провода одинакового калибра AWG22–AWG26. SDV-EW-9370 завершает полный комплект проводов на каждый разъём за один цикл.
● Внутренняя проводка бытовой техники
Жгуты моторов приборов и нагревательных элементов используют 5–8 проводных групп в AWG18–AWG22 с клеммами DuPont или VH на одном конце и оловянными свободными концами для соединения печатных плат или винтов. Стандартная глубина лужения 14 мм охватывает как пайку печатной платы, так и вставку клеммы винтов.
● Промышленное оборудование управления
Сборки ПЛК-расширительных кабелей и жгуты реле используют многожильные плоские кабели в AWG20–AWG28, требующие двойного обжима. SDV-EW-9370 охватывает датчики сигнала и силовой проводки, используемые в стандартной проводке промышленного оборудования управления.
● ИКТ-панельные сборки
Внутренние кабельные комплекты серверов и коммутаторов используют микротональные разъёмы серии PH и XH на проводах AWG26–AWG30. Серво-управляемая точность очистки обеспечивает точность размеров на соединениях разъёмов с тонким шагом.
