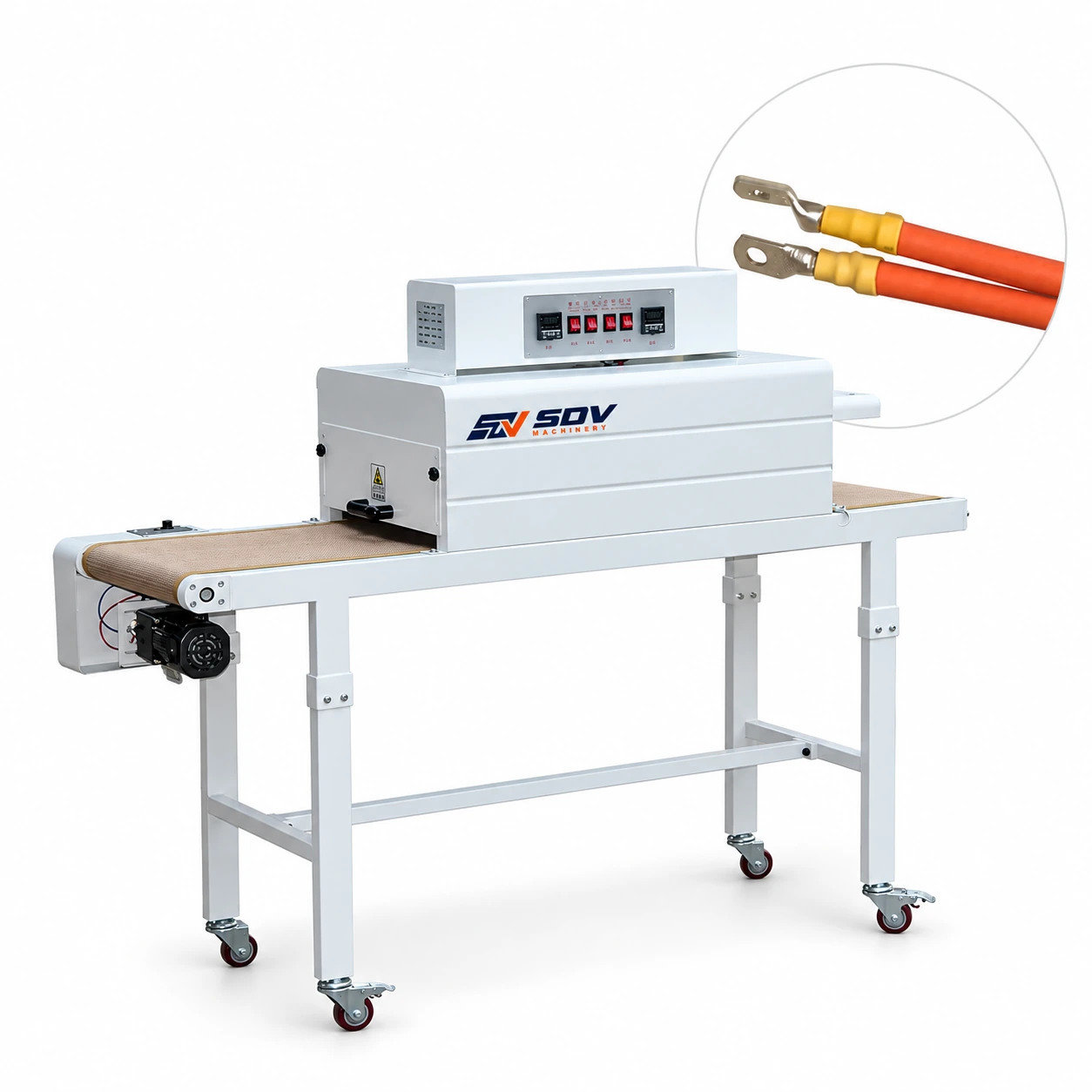

Тоннельная термоусадочная нагревающая станок (дальнее инфракрасное / 0–260°C) SDV-EW-19O

Особенности
● Четырёхстороннее дальнее инфракрасное нагрев с центробежной циркуляцией вентилятора
Трубки для нагрева в дальнем инфракрасном диапазоне установлены со всех четырёх сторон нагревательной камеры (верх, снизу, лево, справа), нагревая продукт одновременно со всех сторон, а не от одного источника тепла. Высокоскоростной центробежный вентилятор непрерывно циркулирует нагретый воздух для перемешивания и выравнивания температуры по всей камере. Эта четырёхсторонняя конструкция с вентиляторным нагревом специально подходит для термоусадочных трубок, используемых в жгутах проводов для новых энергетических автомобилей, где характеристики поглощения тепла отличаются от традиционных термоусадочных материалов.
● Постоянный контроль температуры — отсутствие деформаций или изменений цвета
Равномерно распределяя тепло по камере, а не концентрируя его на одном нагревательном элементе, SDV-EW-19O поддерживает постоянную температуру по всей зоне нагрева. Это предотвращает локальный перегрев, вызывающий деформацию, изменение цвета или неравномерное сжатие термоусадочных труб — распространённый дефект оборудования с одним источником, когда сторона продукта, ближайшая к источнику тепла, получает непропорционально больше тепловой энергии, чем противоположная.
● Высокотемпературный тефлоновый сетчатый конвейер для непрерывного производства
Продукция проходит через нагревающую камеру на тефлоновой сетке конвейерной ленты с температурой 350°C, что позволяет осуществлять непрерывную обработку на конвейере, а не пакетную загрузку и разгрузку. Скорость конвейера регулируется от 0 до 6 м/мин, что позволяет соответствовать времени пребывания в зоне нагрева с удельным термоусадочным материалом трубы и толщиной обрабатываемой стенки.
● Напольная или настольная конфигурация — интеграция производственной линии
Машина доступна как в напольном режиме, так и в настольной форме; Конфигурацию рабочего стола можно переместить по необходимости и синхронизировать с существующей системой управления производственной линии для встроенной интеграции. Сварная конструкция каркаса позволяет настраивать размеры нагревательной камеры под конкретные требования по размеру изделия, выходящие за рамки стандартной конфигурации.
● Интеллектуальное управление с регулируемой температурой и скоростью
Температура нагрева (0–260°C) и скорость конвейера (0–6 м/мин) регулируются независимо с помощью интеллектуальной системы управления, что позволяет машине адаптироваться к специфической температуре и требованиям времени задержки различных материалов термоусадочных труб и геометрии продукции без механической переконфигурации. Диапазон применения
Термоусадочное отверждение с жгутом проводов с новым энергетическим транспортным средством (EV/NEV)
Проводные жгуты новых энергетических автомобилей всё чаще используют термоусадочные трубки, которые требуют специфического четырёхстороннего дальнего инфракрасного нагрева и постоянной температуры, которую обеспечивает SDV-EW-19O, чтобы сжаться правильно без деформации. Это делает SDV-EW-19O особенно подходящим для жгута аккумуляторов электромобилей, моторных кабелей и высоковольтных проводов, где термоусадочная изоляция и герметизация напрямую влияют на электрическую безопасность.
Отверждение крупной или неправильной формы жгута
Жгутные сборки проводов с множеством ветвей, соединителей или неправильной геометрией, которые невозможно обработать с помощью одноточечного теплового пистолета или одноголового термоусадочного станка, выигрывают от туннельного формата SDV-EW-19O, где весь собранный продукт проходит через нагретую камеру и получает равномерное воздействие тепла независимо от сложности формы.
Крупнообъёмные непрерывные производственные линии
Производственные линии, требующие прямого термоусадочного отверждения в рамках непрерывного процесса сборки — в отличие от пакетной операции, требующей ручной загрузки/разгрузки на отдельной станции — используют формат конвейерной ленты SDV-EW-19O для интеграции термоусадочного отверждения непосредственно в производственный поток на скорости takt линии.
Термочувствительное отверждение компонентов, требующее результатов без деформаций
Изделия, где термоусадочные трубки должны сохранять точную размерную допуск и поверхностное покрытие после отверждения — ботинки соединителей, герметичные точки соединения и косметические секции жгутов — выигрывают от подхода SDV-EW-19O с постоянной температурой и четырёхсторонним нагревом, который избегает поверхностной маркировки и искажений размеров, которые могут вызвать методы нагрева с одним источником.

Характеристики
