Особенности

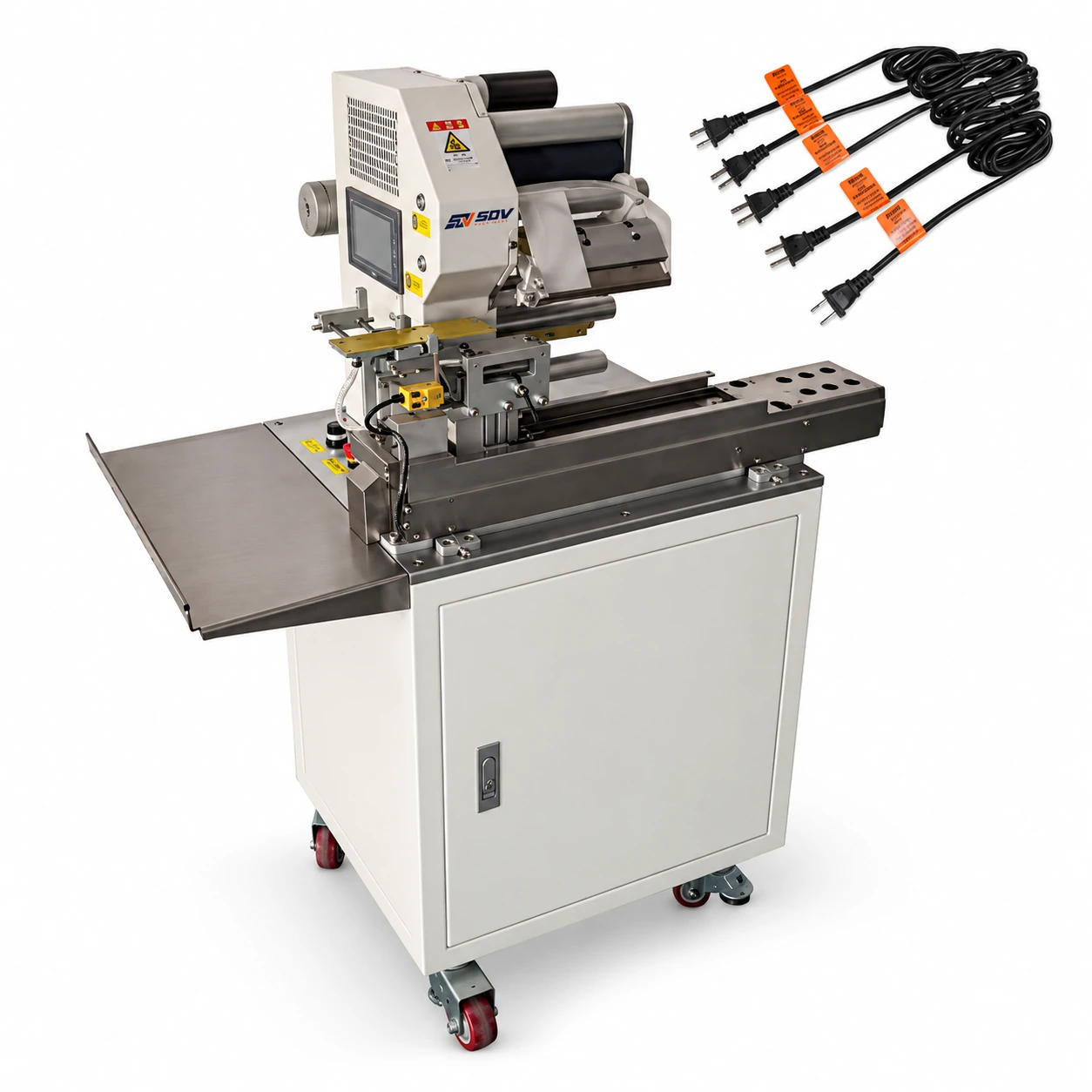

● Эта профессиональная машина для складываемых флагов оснащена высокоточным сервомотором для стабильного позиционирования, обеспечивая точность маркировки до ±0,2 мм (за исключением ошибок продукции и этикеток).
● Он оснащён импортированным немецким фотоэлектрическим глазом SICK, который быстро выявляет пробелы на этикетках и обеспечивает надёжное обнаружение маркировки для непрерывной работы.
● Машина обладает рациональной и человечной механической конструкцией, обеспечивающей плавную и стабильную маркировку для длительного использования в мастерской.
● Поддерживает широкий спектр регулировок и универсально применяется к круглым проводам, плоским проводам, водопроводным трубам и другим трубчатым изделиям. Стандартный диаметр продукции варьируется от 0 до 3,5 мм, 3,0-5,5 мм, 4,0 - 10 мм и 7 до 20 мм, а также доступны индивидуальные размеры.
● Оснащённая интеллектуальной панелью дисплея, регулировка параметров свободна от инструментов. Операторам нужно напрямую вводить данные о размере этикетки и диаметре провода для завершения настройки, без необходимости затягивать винты.
● Для калибровки допуска маркировки разработан специальный ключ для настройки. В то же время встроенная функция памяти данных позволяет сохранять несколько наборов производственных параметров для быстрой переключения продукта.
● Скорость маркировки достигает от 1000 до 1800 экземпляров в час, что эффективно решает проблемы: низкая эффективность, низкая точность и высокие трудозатраты ручного маркировки.
● Применимые характеристики этикетки: длина этикетки 40-160 мм, ширина 5-45 мм. Длина и ширина этикетки могут быть адаптированы под специальные производственные требования.
● Максимальный внешний диаметр рулона этикетки — 240 мм, внутренний — 76 мм, с линейкой позиционирования 200 мм, а также поддерживается индивидуальная длина линейки.
● Рабочее состояние: требуемое давление воздуха 4–6 бар, рабочая температура +5~+40°C, относительная влажность 20%–90% относительной влажности. В комплекте есть педаль для нога для гибкого управления.
● Универсальный блок питания AC110V/220V, номинальная мощность 0,25 кВт. Общие размеры 580×680×1000 мм, чистый вес около 86 кг.
● Вся машина соответствует стандартам CE и RoHS, соответствуя международным требованиям по промышленной безопасности и окружающей среде. Диапазон применения
● Производство жгутов проводов для потребительской электроники, такой как наушники, кабели для передачи данных и зарядные кабели.
● Маркировка и маркировка внутренних проводов автомобилей, сенсорных кабелей и жгутов электропроводки автомобилей.
● Идентификационная маркировка промышленных трубопроводов, водопроводных труб и различных трубчатых аксессуаров.
● Электрооборудование, внутренняя проводка бытовой техники и процессы маркировки низковольтных кабелей.
● Мастерские массового производства, которым необходимо заменить ручную маркировку для повышения эффективности и согласованности продукции.
Характеристики
| Модель | SDV-EW-7770 |
|---|---|
| Точность маркировки | ±0,2 (без учёта ошибок в продукте и этикетах) |
| Скорость маркировки | 1000–1800 шт./ч; (В зависимости от размера этикетки и ручной скорости работы) |
| Размер продукта | Все виды круглых проводов, плоских проводов, водопроводных труб и других товаров универсальны: стандарты 0-3.5, 3.0-5. 5, 4.0-10 7-20 мм (кастомизировано вне диапазона) |
| Применимая длина метки | Стандартная модель: 40 мм ~ 160 мм; (Кастомизация выходит за рамки рамок) |
| Применимая ширина метки | 5 мм ~ 45 мм; (Кастомизация выходит за рамки рамок) |
| Линейка позиционирования | 200 ММ (Настройка за пределами возможностей) |
| Максимальный наружный диаметр рулона метки | 240 мм Максимальный внутренний диаметр рулона этикетки: 76 мм |
| Общий размер | Примерно 580 мм × 680 мм × 1000 мм (длина × ширина × высота); |
| Вес машины | около 86 кг |
| Питание | 220В /110В |
| Мощность | 0,25 кВт |
| Давление воздуха | 4–6 такта |
| Температура окружающей среды | +5-+40°C Относительная влажность: (20-90)% влажности |
| Педаль для ног | ДА |
