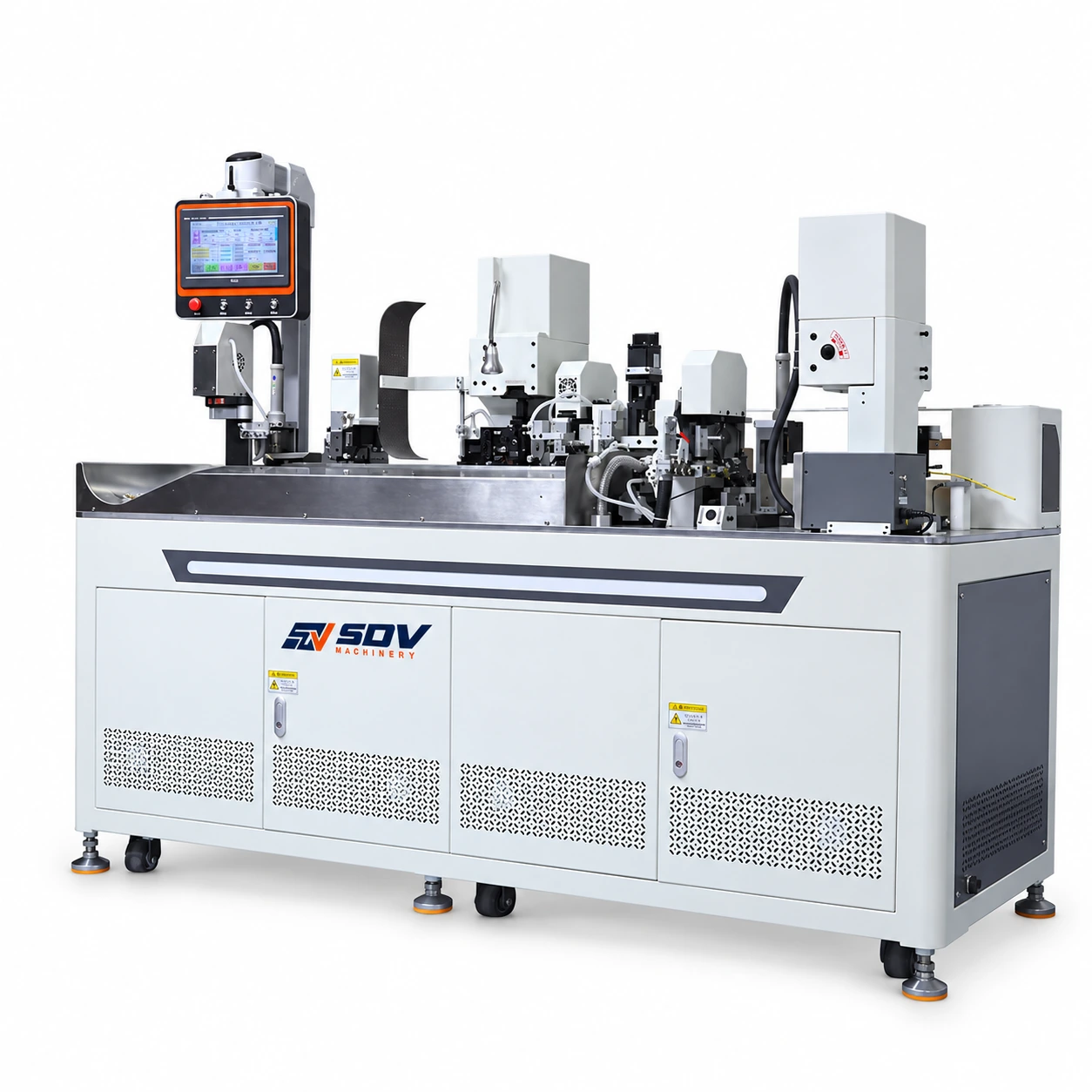

Полностью автоматический станок для обжима клем с двойной головкой и вставки цифровой трубки (AWG22–14) SDV-EW-8155

Особенности
● Интегрированное нарез, стрип, двойной обжим и вставка номерной трубки
SDV-EW-8155 завершает нарезку, удаление, обжим клемм на обоих концах проводов и установку трубки в одном автоматическом цикле — заменяя четыре отдельные ручные рабочие станции на обычной проводке панели управления. При скорости 700–900 pcs/ч он обрабатывает типичную партию проводки панелей, которая занимала бы опытный оператор несколько часов в течение одной смены.
● Четырёхколёсный синхронный подач провода для постоянного натяжения
Встроенная четырёхколёсная синхронная система подачи питания поддерживает постоянное натяжение провода на протяжении всего цикла подачи, предотвращая деформацию провода и ошибки в длине подачи, которые возникают при системах с одним роликом на мягких или мелкокалибровочных кабелях (AWG22–AWG18). Автоматическое устройство для резки клеммовой ленты интегрировано, чтобы избежать ручного продвижения ленты между циклами обжима.
● Совместимость инструментов OTP с перекрёстной и прямой подачей
Машина принимает как перекрёстную подачу, так и прямую подачу OTP-апликаторные формы, охватывающие два основных семейства аппликаторов, используемых крупными производителями разъёмов. Ход поршня можно выбрать между 30 мм и 40 мм на уровне аппликатора, поэтому для смены серии выводов требуется только замена аппликатора — без перенастройки машины.
● Опциональный визуальный мониторинг CCD и монитор силы обжима
Опциональный модуль для проверки CCD-камеры проверяет правильность положения клеммы и номеровой трубки на каждом цикле, отправляя сигнал прохождения/отказа перед разрядом провода. Опциональный монитор силы обжима (CFM) фиксирует профиль перемещения силы каждого обжимщика для отслеживания производства — оба варианта отвечают требованиям по качеству клиентов автомобильной отрасли Tier 1 и промышленной автоматизации. Диапазон применения
● Промышленная панель управления и проводка распределительного оборудования
Проводка на панели управления требует, чтобы каждый провод содержал идентификационный номер для трассировки и обслуживания. Интегрированная вставка в цифровую трубку SDV-EW-8155 устраняет ручной этап предварительной резьбы, который обычно занимает 30–40% времени сборки на провод, что напрямую снижает затраты на сборку панелей.
● Автомобильная подсборка проводных жгутов
Жгуты управления кузовом и двигателем, включающие индивидуально пронумерованные концы проводов для идентификации разъёмов, используют возможность двойного обжима SDV-EW-8155, чтобы одновременно заканчивать оба конца, сокращая время цикла обжима вдвое по сравнению с одноголовыми машинами при одинаковом счёте проводов.
● Промышленная автоматизация и производство шкафов ПЛК
Корпусы ПЛК и сервоприводов требуют плотных, пронумерованных окончаний проводов через несколько клемматных блоков. Диапазон AWG22–AWG14 машины охватывает индикаторы сигнала и электропроводки, используемые в большинстве промышленных автоматических шкафов.
● Системы управления железными дорогами и транспортом
Оборудование управления вдоль пути и электрические щитки подвижного состава используют индивидуально пронумерованные провода как обязательное требование по отслеживанию технического обслуживания. Опциональные модули для инспекции CFM и CCD обеспечивают данные качества по обжиму, требуемые стандартами сертификации железнодорожного электрооборудования.

Характеристики
