Особенности
● Технология циркуляции горячего воздуха Vortex: Проникает внутренними и внешними стенками усадочных труб за считанные секунды, обеспечивая равномерное усадочное сокращение на 360 градусов и полный перелив клея без обожжения соседних гофрированных труб.
● Двойное действие сервопривода: моторизованный механизм с двумя станциями удваивает производственную пропускную способность, обеспечивая плавное автоматическое циклирование станций для непрерывной загрузки и уменьшения жгута.
● Лазерное выравнивание и противообжигающие ограничительные приборы: встроенная направляющая лазера позволяет операторам интуитивно размещать усадочные трубки, а регулируемые противообжигающие ограничительные ленты фиксируют трубку на месте для точного положения после усадки.
● PID Precision Temperature Control (до 320 °C): цифровое управление нагревательной полостью обеспечивает стабильные тепловые характеристики, адаптированные для ПВХ, ПЭТ, ПВДФ и двухстенных термоусадочных труб с клеем.
● Совместимость модульных светильников: быстро адаптируется к сложным геометриям жгута электромобилей с помощью настраиваемых, быстро меняемых позиционируемых приспособлений.
● Высокоэффективный выход цикла (3–20 с / шт): Быстрая полость нагрева сокращает время процесса до 3 секунд на компонент, максимизируя пропускную способность на высоковольтных сборочных линиях. Диапазон применения
● Новые жгуты проводов для высокого напряжения для электромобилей для новых энергетических и электромобилей: Точная герметизация проводов распределения питания от аккумуляторов, кабелей инверторов моторов и соединений для зарядки высокого напряжения.
● Двухстенная клеевая трубка: активация клеем на 360 градусов для водонепроницаемых соединений проводов и задней панели соединителей проводов IP67/IP68.
● Переходы между соединениями гофрированных труб: безопасное нагревание в точках прорыва гофрированной трубки без деформации или плавления внешней пластиковой оболочки.
● Проводка автомобильных управляющих модулей: высоковоспроизводимая усадочная изоляция для многоконтактных соединений разъёмов и соединений шин.
Характеристики

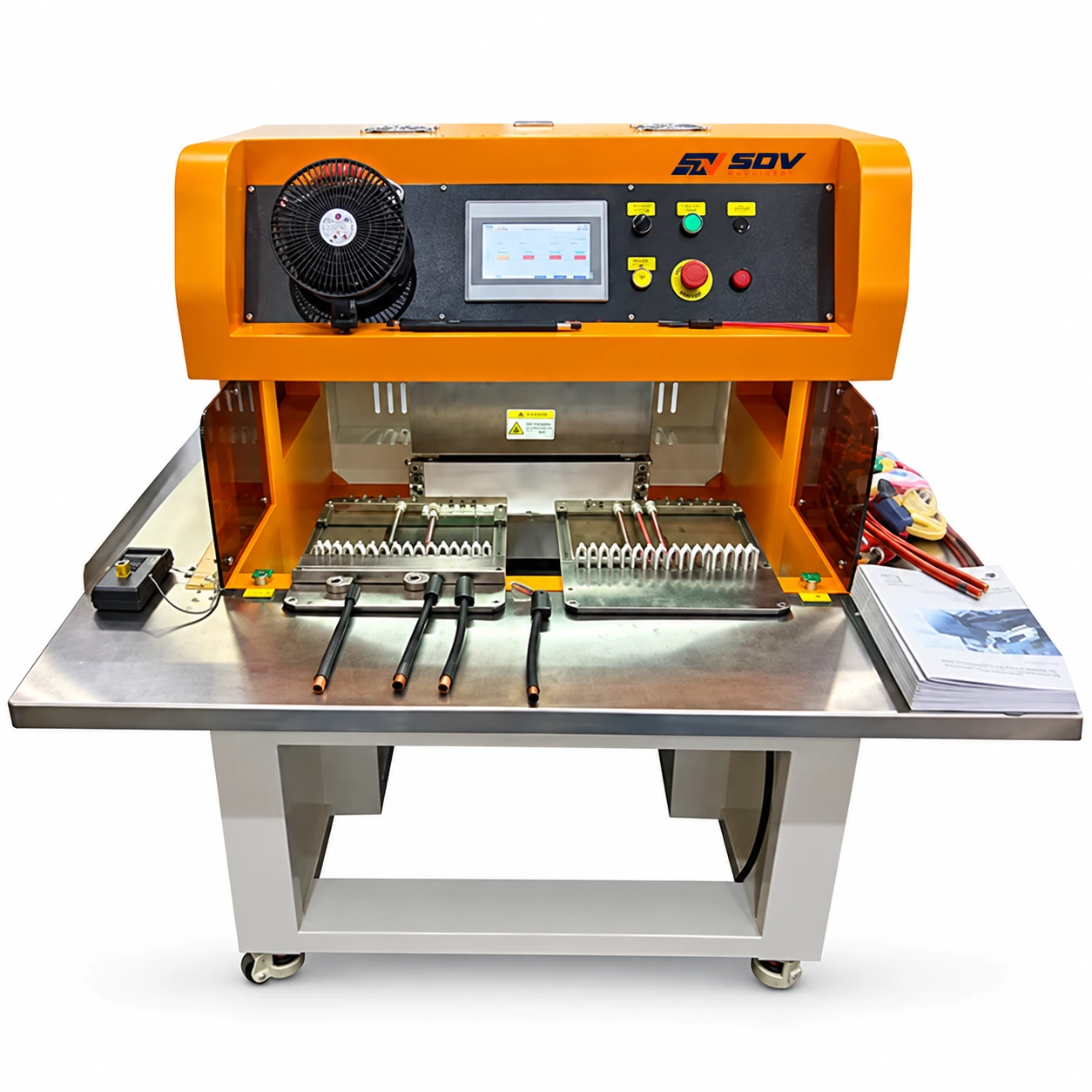

| Модель | SDV-EW-19M |
|---|---|
| Категория машин | Термоусадочная машина типа U-образа для новых энергетических жгутов |
| Общий размер машины | 880мм*980мм*1450мм |
| Настоящее время | 12A |
| Архитектура полотного нагрева | Вихревая циркуляция горячего воздуха |
| Механизм работы | Двойное действие серво |
| Режим контроля температуры | Цифровое управление PID |
| Напряжение | AC380V 50 Гц |
| Мощность машин | 5,5 кВт |
| Температура нагрева | Максимальная температура 320°C |
| Применение термоусадочной трубки | ПВХ, ПЭТ, ПВДФ, двухстенная термоусадочная трубка, содержащая клей |
| Система помощи позиционированию | Лазерная лента для выравнивания и противообжигающие ограничительные приборы |
| Возможность кастомизации | Совместим с различными проводными жгутами |
| Эффективность работы | 3 – 20 секунд на штуку |
| Работа | Двойное действие сервопривода |
