Особенности
● Технология двойной оловянной печи: выполняет последовательность двойного овлажнения, которая устраняет ослабленные провода и медную фольгу, устраняя «большие концы» пайки для безупречного обжима в следующем процессе.
● Японский EPSON 4-осевой робот SCARA: обеспечивает высокоскоростные, микронноточные передачи кабелей между станциями для снятия, фюкса, погружения и обжима с долгосрочной механической повторяемостью.
● 100% встроенная визуальная и высоковольтная электрическая инспекция: интеграция определения положения/размера зрения CCD с тестированием на короткое замыкание высокого напряжения для достижения ведущего в отрасли выхода готовой продукции ≥ 99,7%.
● Микрокоаксиальное точное обжимное соединение (0,64–1,78 мм OD): разработано для серии ультратонких радиочастотных разъёмов (IPEX, Xuande, Kangshuo) с точными допусками смывания ±0,1 мм и точностью общей длины ±0,5 мм. Диапазон применения
● Сборка кабеля антенны 5G и Wi-Fi: высокоскоростное автоматическое обжимывание и ожесточение для кабелей микро-RF разъёмов IPEX/MHF.
● Внутренняя проводка ноутбуков, планшетов и смартфонов: прецизионная микрокоаксиальная обработка для потоков дисплея, беспроводных модулей и внутренних антенных проводов.
● Медицинские диагностические и ультразвуковые зонды: производство ультратонких многоядерных коаксиальных кабелей, требующих строгой электрической целостности и отсутствия моста с пайкой.
● Автомобильная мультимедийная система и умные кабины: высокообъёмное завершение экранированных высокочастотных коаксиальных сигнальных кабелей для GPS и модулей камер.
Характеристики

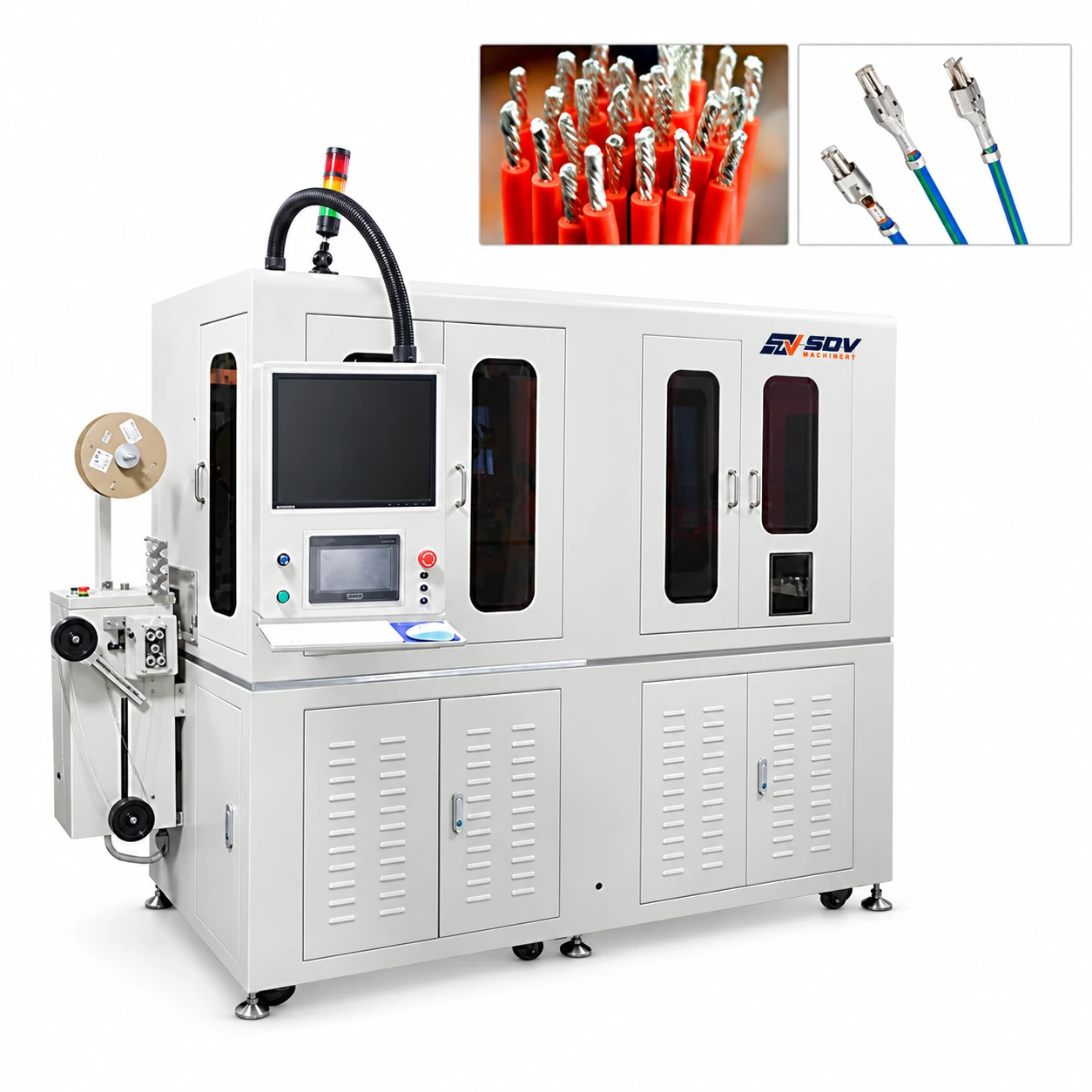

| Модель | SDV-EW-9315 |
|---|---|
| Масса | 1200 кг |
| Диапазон сечения провода | Диаметр провода 0,64–1,78 мм коаксиальной линии |
| Конечный диапазон | Познакомьтесь с IPEX, Xuande, Kangshuo, Kexincheng, Caimei и другими сериями клемм |
| Мощность | 3300W |
| Питание | AC220V±10V |
| Общая длина линии резки | 1-15м35мм-800 мм (35 мм из продукта оловленного конца не превышает 5 мм) м |
| Выход готовой продукции | ≥99,7% (Данные основаны на проводе бренда Shenyu и IPEX |
| Уровень использования оборудования | ≥95% |
| Электрический и визуальный осмотр | Тест на короткое замыкание высокого напряжения, определение размеров, позиционирование |
| Точность обработки | Допуск к срыву с обоих концов ±0,1 мм. Общая длина допуска ±0,5 мм. |
| Эффективность обработки | 900-1200 PCS/H (в зависимости от длины разборки) |
| Рабочее давление | Не менее 0,5 М/Па |
| Производственный процесс | Одноконечный клемма, одноконечное олово (двустороннее консервирование в печи) |
| Робот | Принять японского четырёхосевого робота EPSON |
| Диапазон рабочих температур | 15°C - 30°C |
