Особенности
● Всесторонняя тяжёлая обработка (2,5–120 мм²): эффективно обрабатывает тяжёлые одножилковые, многожиленные и плоские кабели площадью до 120 мм² с максимальным диаметром направляющей трубы 27 мм. Он легко справляется с полной и половинной очисткой и сложной средней разрезкой/удалением до 50 сегментов в одном непрерывном цикле.
● Высокая точность и сверхнизкая норма металлолома: Достигает строгих допусков резки ≤0,002*L (где L — длина резки) для длины до 99999,9 мм. Он обеспечивает щедрую переднюю часть, полуразборку до 1000 мм и полуразборку задней части до 500 мм, чтобы минимизировать материальные потери.
● Привод на ремень без следов: использует продвинутую систему подачи ремней на 24 колёса с пневматически герметичным регулятором высоты для предотвращения появления вмятиний на тонкой изоляции. Такая конструкция с ремней с высоким сцеплением увеличивает срок службы системы в 2 раза по сравнению с традиционными металлическими роликами.
● Промышленная прочность резки: Обеспечивается прочными лезвиями из импортной высокоскоростной стали (HSS), приводимыми в движение сервомотором с высоким крутящим моментом. Он обрабатывает до 2000 деталей в час по стандартному воздушному соединению 0,5–0,8 МПа.
● Smart Touch HMI и Future-Ready Expansion: Оснащен интуитивно понятным цветным сенсорным экраном 7 дюймов для быстрой цифровой настройки давления роликов и смыва. Модульная конструкция легко интегрируется с системами MES, сетями IoT, принтерами для кодирования на струях и роботизированными устройствами для подключения проводов. Диапазон применения

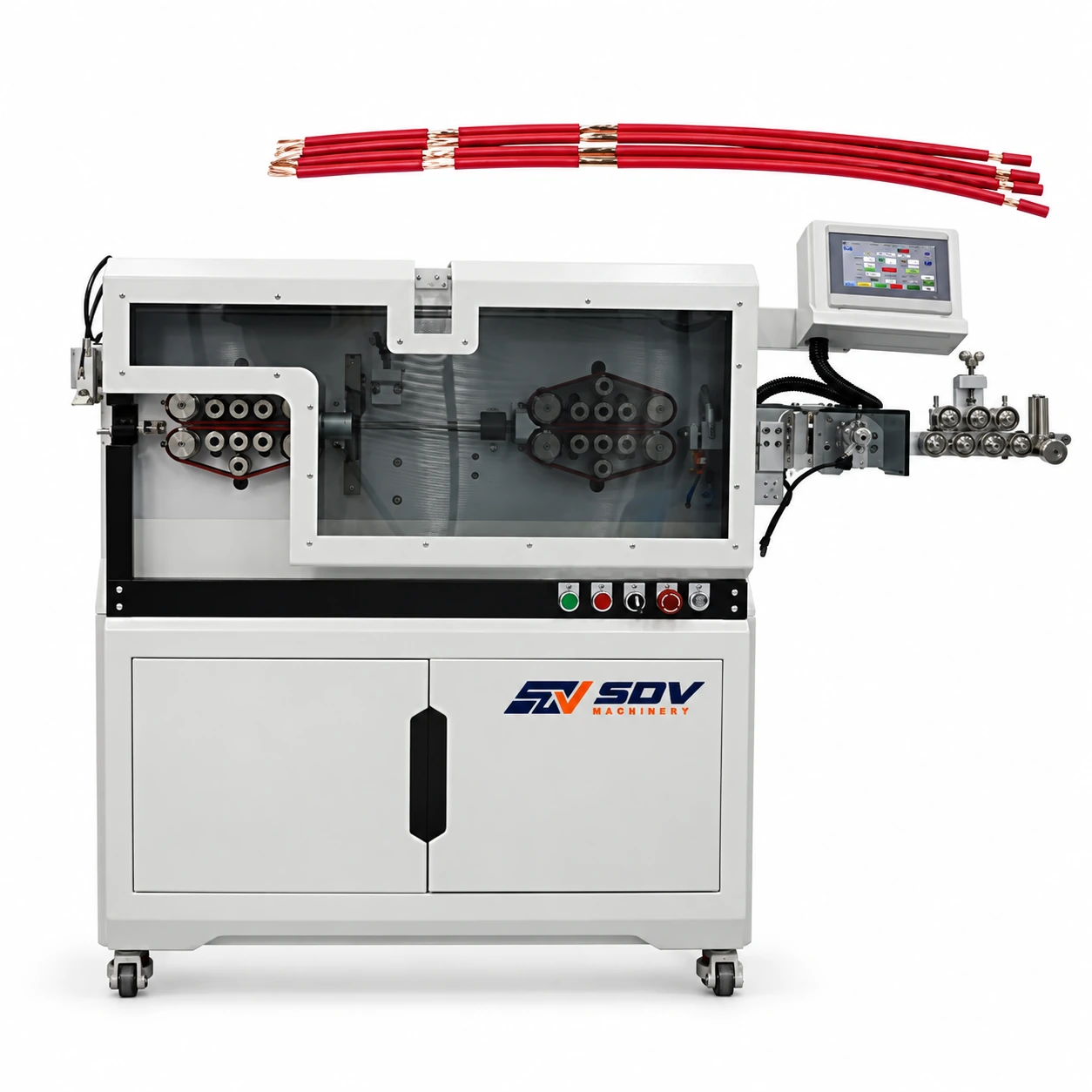

Этот SDV-EW-05H+M предназначен для высоковостребованных и тяжёлых секторов обработки проводов:
● Жгуты проводов New Energy Vehicle (EV): снятие толстых кабелей соединения высоковольтных аккумуляторов и зарядных линий для пистолетов.
● Промышленные силовые шкафы и управление сетью: подготовка массивных медных заземляющих линий, шин и распределительных соединений.
● Фотоэлектрическая (PV) и ветроэнергетика: резка и снятие прочных, погодостойких двойных солнечных кабелей с двойной изоляцией.
● Производство тяжёлых машин: обработка тяжёлых многожильных управляющих кабелей и плоских кабелей, требующих чистого удаления оболочки среднего пролёта для разветвления.
Характеристики
| Модель | SDV-EW-05H+M |
|---|---|
| Диапазон обработки | 2,5 - 120 мм² |
| Длина резки | 1 - 99999,9 мм |
| Допуск длины резки | < 0,002 * L (L = длина резки) |
| Максимальный диаметр направляющей трубки | 27 мм |
| Длина стриппинга (сторона I) | Кабельная оболочка |
| - Полная полоса | 1 - 300 мм |
| - Половинная полоса | 1 - 1000 мм |
| Длина стриппинга (сторона II) | Кабельная оболочка |
| - Полная полоса | 1 - 150 мм |
| - Половинная полоса | 1 - 500 мм |
| Производительность | 2000 шт./ч (в зависимости от длины линии) |
| Соединение с сжатым воздухом | 0,5 - 0,8 МПа |
| Материал ножа | Импортируемая высокоскоростная сталь |
| Режим отображения | 7-дюймовый сенсорный экран |
| Режим вождения | 24-колёсный привод |
| Режим подачи | По поясам |
| Питание | 110, 220 В (50 - 60 Гц) |
| Масса | 275 кг |
| Габариты | 1020 * 590 * 1140 мм |
