Особенности
● Механизм вращающегося лезвия с углом 360°: чисто обходит круглые кабельные оболочки для идеально квадратного разреза на 360 градусов. Идеально подходит для прочных резиновых, PUR или тефлоновых оболочек, где стандартные V-образные лезвия раздавливают или деформируют изоляцию.
● Нулевое повреждение щита и внутреннего сердечника: Глубина вращающегося лезвия и скорость вращения лопасти регулируются цифровым способом для точного прорезания только внешней оболочки — сохраняя внутреннюю плётку, алюминиевую фольгу и отдельную изоляцию провода.
● 16-роликовый ременевой привод с снятием давления: мощный механизм подачи ремней распределяет зажимную силу по широкой контактной поверхности, обеспечивая высокий тяговый момент для тяжёлых тросов и гарантируя отсутствие царапин на поверхности роликов.
● Цифровая регулировка роликового зазора на сенсорном экране: исключает ручные механические колёса. Роликовый зазор и давление зажима устанавливаются непосредственно на 7-дюймовом цветном ПЛК-сенсорном экране для быстрого и повторяемого отзыва программ.
● Удлинённые половинные полоски (до 1500 мм): способны полностью снимать оболочку до 200 мм и половину до 1 500 мм на стороне I, что идеально подходит для длинных разборов в шкафах управления и распределительных коробках.
● Модернизации модульной автоматизации: расширяется опциональными предварительными фидерами, модулями с промежуточной полосой (оконные полосы), проволочными твистерами, моторизованными катушками, конвейерными укладчиками, встроенными струйными принтерами и промышленными системами управления (ICS). Диапазон применения
● Экранированные автомобильные и электромобильные кабели: Точное роторное нанесение набора внешних оболочек на экранированных высоковольтных кабелях и проводах датчиков EV без нарушения тонких оплетённых проводов.
● Промышленная автоматизация и робототехнические кабели: обработка прочных многожильных кабелей с многосердечной оболочкой PUR, ПВХ и неопрен для драг-цепей и панелей управления.
● Медицинские и военные проводные сборки: чистые 360° периметральные разрезы высокотехнологичных изолированных проводов там, где изоляционные отрезы или неровные вырезы недопустимы.
● Распределительные жгуты: длинная разборка оболочки (до 1 500 мм) для промышленных распределительных аппаратов, проводов моторов и источников питания площадью до 30 мм².
Характеристики

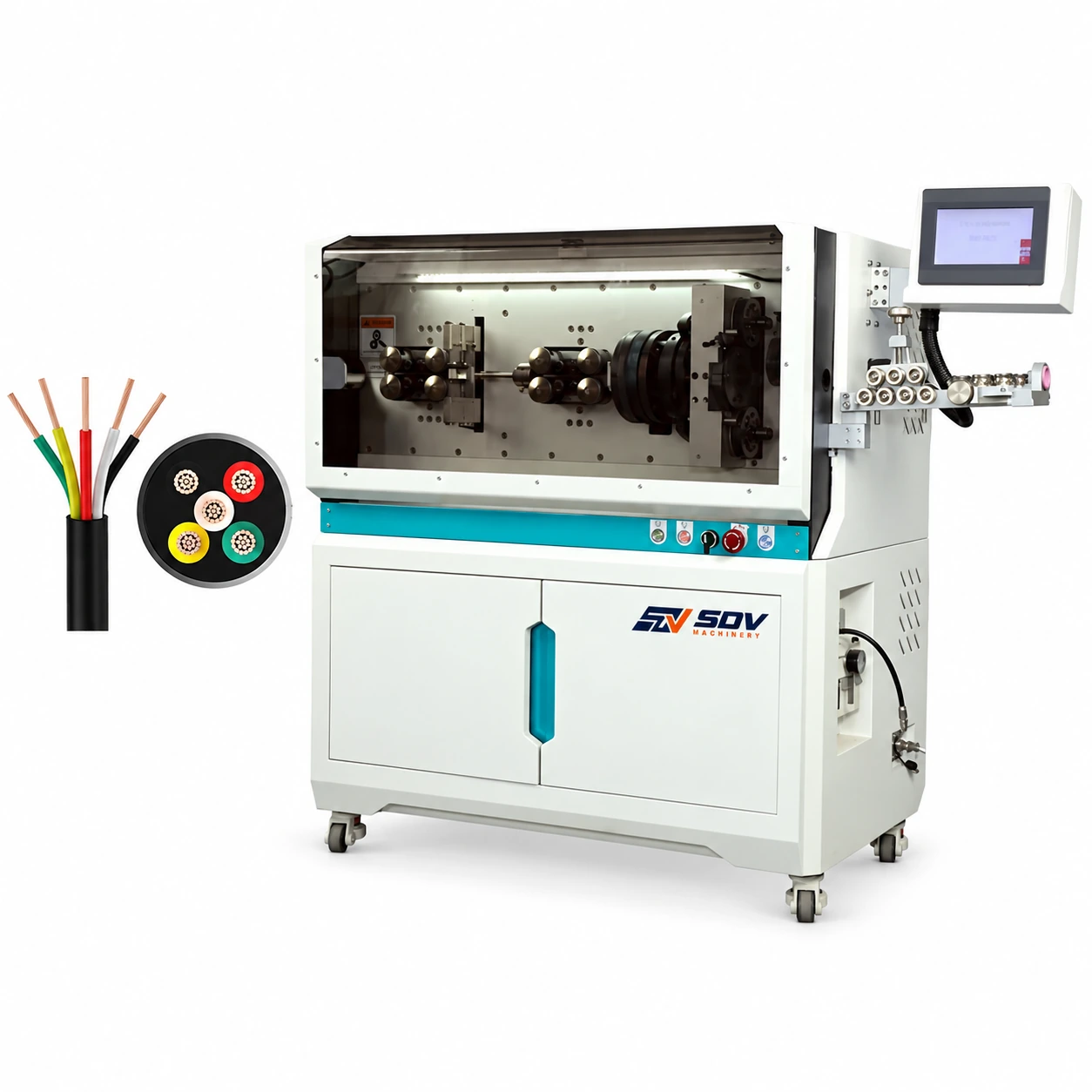

| Модель | SDV-EW-05F+R |
|---|---|
| Сечение проводника | 0,75 - 30 мм² |
| Длина резки | 120 - 999 999,9 мм |
| Допуск длины резки | < 0,002 * L (L = длина резки) |
| Длина стриппинга (сторона I) | Кабельная оболочка |
| - Полная полоса | 1- 200 мм |
| - Половинная полоса | 1 - 1500 мм |
| Длина стриппинга (сторона II) | Кабельная оболочка |
| - Полная полоса | 1 - 100 мм |
| - Половинная полоса | 1 - 300 мм |
| Максимальный диаметр направляющей трубки | 18 мм |
| Производительность | 800-1000 шт./ч |
| Материал ножа | Импортируемая высокоскоростная сталь |
| Режим отображения | 7-дюймовый сенсорный экран |
| Режим вождения | Резка сервомотора с системой привода на 16 роликов |
| Режим подачи | Ленты с питанием с функцией снятия давления. |
| Роликовый зазор | Цифровое программное управление |
| Питание | 110, 220 В (50 - 60 Гц) |
| Мощность | 1,5 кВт |
| Соединение с сжатым воздухом | 0,5-08 МПа |
| Масса | 180 кг |
| Габариты | 1280 * 480 * 1350 мм |
| Замечания | Пользовательские опции с отправкой образцов |
