Особенности
● Настройка параметров сенсорного экрана без инструментов: вводные размеры этикетки и диаметр кабеля вводятся непосредственно в цифровой контроллер — при переключении не требуется ручное скручивание винта или механические методы проб и ошибок.
● Высокоточное позиционирование сервоприводов и немецкий датчик SICK: Интегрированный немецкий фотоэлектрический датчик SICK мгновенно обнаруживает зазоры на маркировке, в сочетании с управлением сервомотором для обеспечения плотного выравнивания флага ±0,2 мм.
● Быстрая производительность (800 – 2 000 шт.с/ч): Значительно снижает ручные трудовые затраты, обеспечивая чистые, гладкие и безпузырьковые складки флажков на высоких скоростях производства.
● Универсальная совместимость проводов и труб: стандартные конфигурации охватывают круглые и плоские кабели с внешним диаметром от 0–3,5 мм, 3,0–5,5 мм до 4,0–10 мм (с индивидуальными вариантами инструментов свыше 10 мм).
● Широкая поддержка этикеток и материалов: работает с самоклеящейся бумагой, этикетками пленок, электронными кодами надзора, штрихкодами и серийными номерами с длиной этикеток от 20 до 160 мм и шириной от 5 до 45 мм.
● Эргономичное управление педалями и компактный отпечаток: включает линейку для позиционирования диаметром 200 мм для равномерного размещения, простой замены рулонного материала и интуитивно понятную работу ножного переключателя для подачи без рук. Диапазон применения
● Электроника и периферийные сборки: высокоточная маркировка флагов для проводов наушников, USB-кабелей, кабелей Type-C и проводки периферийных устройств компьютеров.
● Электроприборы и силовые шнуры: предупреждение о безопасности, табличка и маркировка с серийными штрихкодами на кабелях питания переменного и постоянного тока и жгутах бытовой техники.
● Телекоммуникации и оптоволокно: маркировка флагов отслеживаемости для патч-кордов, оптоволоконных перемычиков и сетевых кабелей.
● Пневматические и промышленные трубы: Идентификация складных флагов для воздушных шлангов, трахеальных труб и промышленных водопроводных труб.
Характеристики

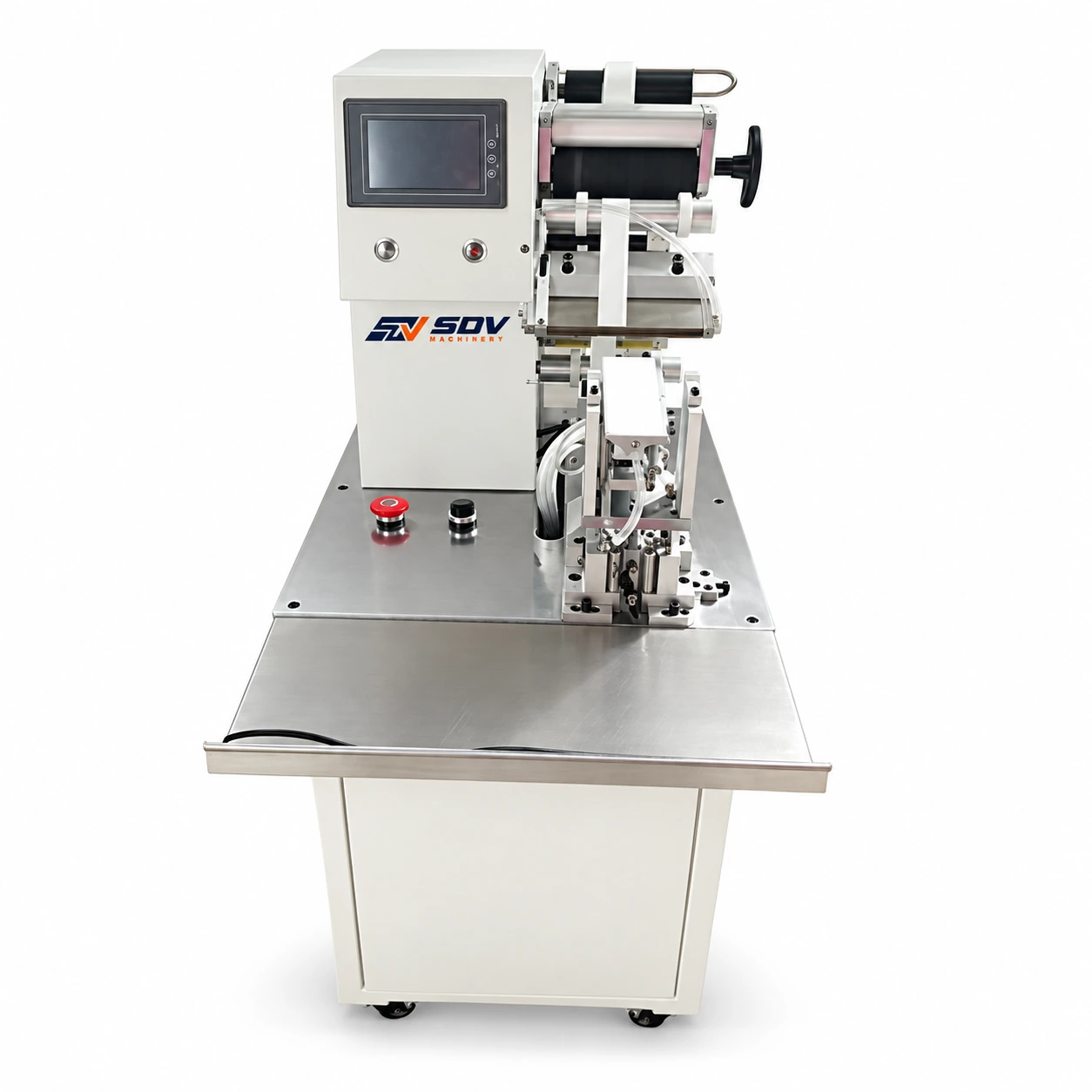

| Модель | SDV-EW-7740 |
|---|---|
| Точность маркировки | ±0,2 мм (без учёта допуска продукта и маркировки) |
| Скорость маркировки | 800-2000 шт./ч (в зависимости от размера этикетки и ручного кормления) |
| Применимый размер продукта | Универсально для всех видов круглых проводов, плоских проводов, водопроводных труб и других продуктов, стандарт OD0-3.5/3.0-5.5/4.0-10mm (настройка за пределами диапазона) |
| Размер этикетки | L: 20mm~160mm W: 5mm~45mm (настройка за пределами диапазона) |
| Стандарт позиционирования линейки | 200 мм (настройка за пределами диапазона) |
| Максимальная ёмкость рулона с метками | Внутренний диаметр: ¢76 мм | Внешний диаметр: ¢240 мм |
| Метод маркировки | Сложенная маркировка флагов (Label Fold) |
| Размер машины | 580 мм x 680 мм x 1000 мм (Lx W x H) |
| Вес машины | 86 кг |
| Применяемый источник питания | 220 В/50 Гц |
| Мощность | 0,25 кВт |
| Давление воздуха | 0,4~0,6 МПА |
| Температура окружающей среды | +5-+40°C |
| Относительная влажность | (20-90)%RH |
| Педаль для ног | Да |
