Особенности
● Всесторонняя автоматизированная обработка: объединяет автоматическую подачу рулонов, бесконтактную лазерную печать, точную резку и термоусадку в единый непрерывный рабочий процесс — исключая ручное обращение с трубками.
● Высокоскоростная производительность (1 500 штук в час): Высокоэффективные сервоприводы и быстрое лазерное сканирование обеспечивают производительность до 1 500 термоусадочных втулок в час, значительно сокращая затраты на рабочую силу.
● Постоянная лазерная маркировка волокном: высококонтрастная, постоянноя лазерная печать непосредственно на термоусадочных материалах устраняет краски растворителя, термотрансферные ленты и дефекты качества размазывания чернил.
● Прецизионная термостатическая камера нагрева (0–380°C): Точный контроль температуры от 0°C до 380°C обеспечивает равномерное нагревание при 360° без выжигания и пузырьков на тонкой изоляции проводов.
● Высокая точная логика подачи и резки: обеспечивает точность позиционирования с расстоянием ±0,2 мм и точность резких длин до ±0,3 мм для чистых краёв трубок без заусенцев.
● Интерфейс сенсорного экрана PLC и управление педалями: Оснащён удобным сенсорным экраном PLC для быстрого выбора программ и хранения параметров, а также эргономичной педаллю для ручного размещения при необходимости. Диапазон применения
● Производство автомобильных жгутов проводов: высокоскоростная линейная лазерная маркировка и термоусадка для ABS-проводов, пучков сенсорных кабелей и проводки моторного отсека.
● Сборка кабелей для аэрокосмической и оборонной промышленности: Постоянная лазерная маркировка на полиолефиновых и фторполимерных усадочных трубах, соответствующих военным стандартам идентификации проводов.
● Промышленная автоматизация и панели управления: Прозрачная, не выцветающая идентификация клемм для проводки корпусов ПЛК, реле и клемных блоков.
● Телекоммуникации и волоконно-оптические сборки: чистая и точная усадка и маркировка втулок для телекоммуникационных перемычиков и сетевых патч-кабелей.
Характеристики

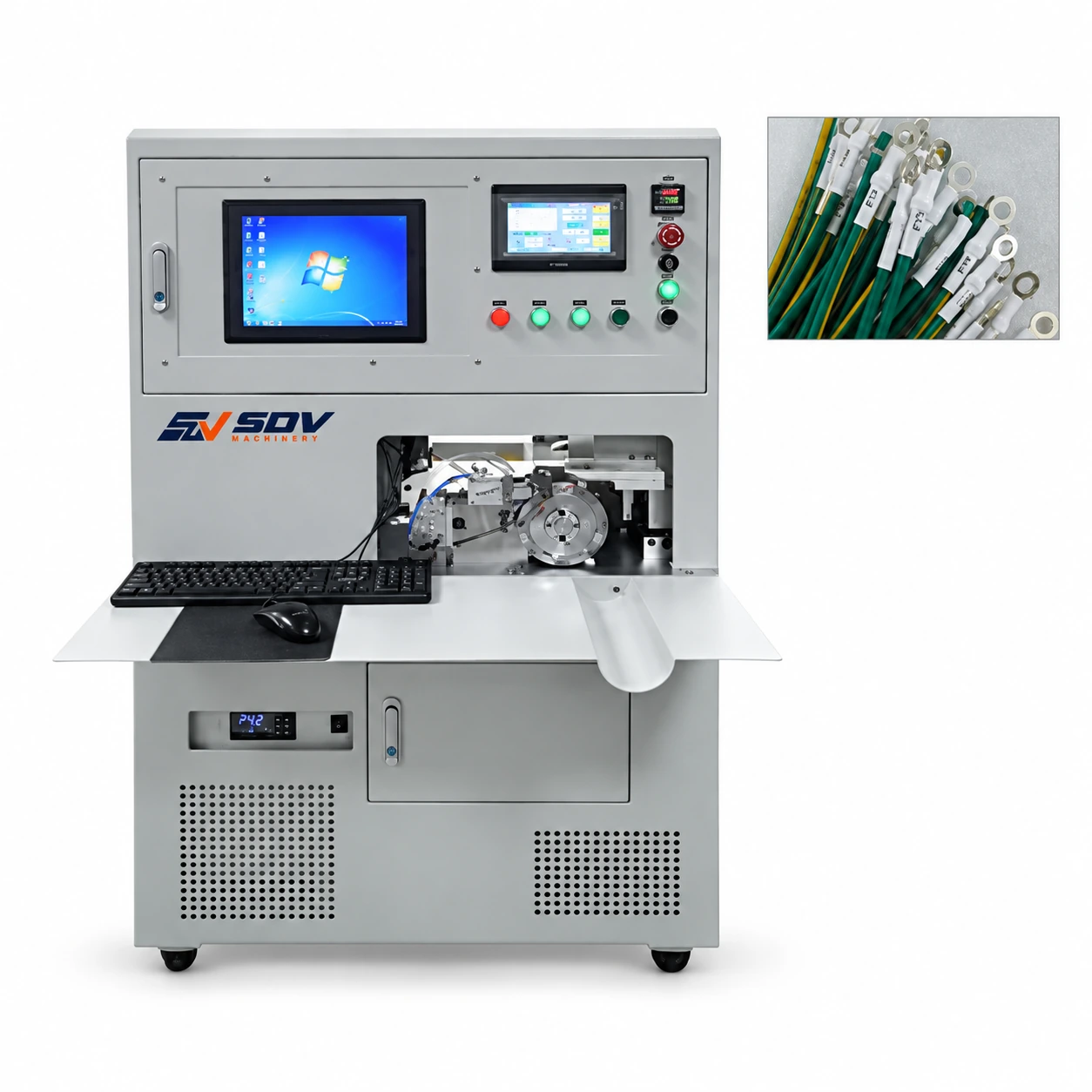

| Модель | SDV-EW-1920+L |
|---|---|
| Внешний диаметр трубки | Плоская труба OD 1,0–12 мм |
| Эффективность производства | 1500 PCS в час |
| Мощность | 600 Вт |
| Напряжение | 110/220 В (50 - 60 Гц) |
| Точность позиционирования | ±0,2 мм |
| Точность резки | ±0,3 мм |
| Масса | 200 кг |
| Габариты | 900 * 1020 *1480 мм |
| Температура нагрева | 0°C до 380°C (регулируется термостатом) |
| Производительность | 1500 шт./ч (по трубке) |
| Размер термоусадочной трубки | Плоская труба диаметром от 1,0 до 12 |
| Вход воздуха | 0,6-0,8 Мпа |
| Управление педалями | Да |
