Особенности

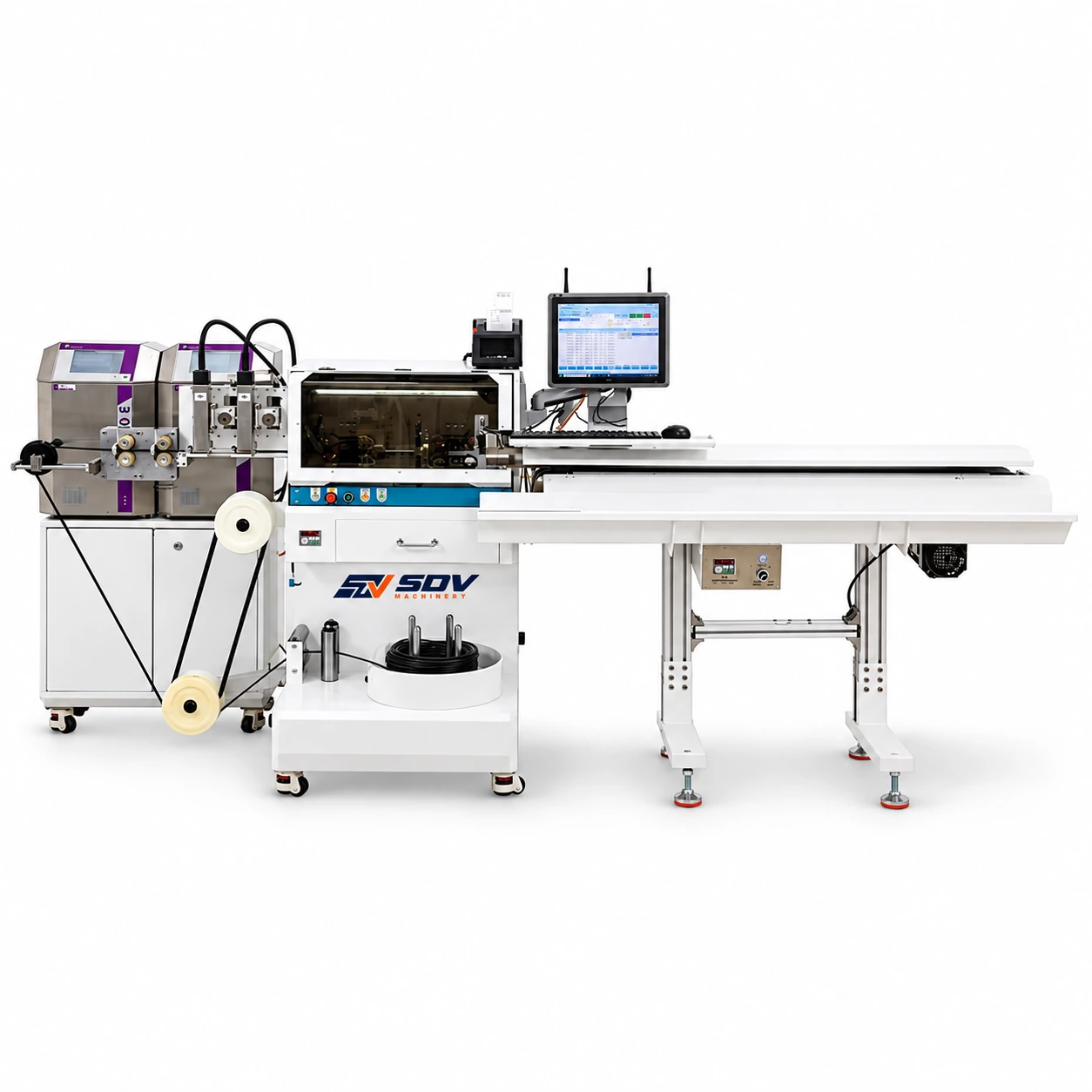

● Встроенное двойное струйное кодирование: оснащено двумя интегрированными струйными принтерами, поддерживающими белые, чёрные или индивидуальные цветные чернила для мгновенного постоянного кодирования непосредственно на кабельные оболочки. Эта продвинутая встроенная система устраняет затраты на маркировку после обработки и гарантирует идеальную, безразмазанную прослеживаемость провода.
● Универсальная многоядерная возможность (2-10 ядер): эффективно обрабатывает односердечные провода, ПВХ, тефлон, плоские модульные телефонные линии и оболочные кабели с 2–10 внутренними сердечниками до внешнего диаметра до 18 мм. Он достигает высокой скорости обработки до 2000 шт./ч для одножилковых проводов и 900 шт./ч для многожильных кабелей.
● Подача ремней без отметок на 16 роликов: использует синхронизированную систему привода на 16 роликов в сочетании с ремнями с высоким сцеплением и программируемыми цифровыми системами управления зазором. Эта конструкция с распределённой рукояткой обеспечивает огромную тягу для тяжёлых проволочных катушек, не оставляя при этом ни вмятиний ни царапин на тонких внешних оболочках.
● Микро-допусковая резка и снятие: обеспечивает исключительную точность резки при допуске длины менее 0,002 * L (где L — общая длина резки) для длины до 999 999,9 мм. Высококачественные импортные лезвия из высокоскоростной стали выполняют глубокое снятие оболочки до 800 мм и снятие внутреннего сердечника до 200 мм.
● Умный HMI и автоматическая калибровка: управляется ярким цветным сенсорным экраном диаметром 7 дюймов, позволяющим операторам цифровым образом программировать длину резки, глубину полоски и настройки принтера за считанные секунды. Автоматизированное устройство подачи проводов динамически настраивается для предотвращения проскальзывания и обеспечения стабильной точности работы. Диапазон применения
● Автомобильные панели управления: производство заранее закодированных жгутов электропроводки для приборных панелей, моторных отсеков и панелей управления шасси.
● Сборка промышленного шкафа управления: обработка многоядерных кабелей питания и связи, требующих четкой, последовательной и буквенно-цифровой маркировки строк.
● Бытовая техника и кондиционирование и кондиционирование: крупномасштабное вырезание, снятие и кодирование внутренних проводов питания и многоядерных сенсорных кабелей.
● Производство контрактных жгутов провода: производственные линии с высоким уровнем смеси и низким объемом, стремящиеся заменить ручную термоусадочную маркировку рукавов быстрой цифровой печатью.
Характеристики
| Модель | SDV-EW-3215 |
|---|---|
| Сечение проводника | 0,75 - 30 мм² |
| Кабель | Одножильный кабель, многожильный кабель, оболоченный кабель, ПВХ-кабель и т.д. |
| Удаление сердечной проводки | 2-10 ядер |
| Длина резки | 1 - 999 999,9 мм |
| Допуск длины резки | < 0,002 * L (L = длина резки) |
| Длина стриппинга (сторона I) | Кабельная оболочка |
| - Полная полоса | 10 - 200 мм |
| - Половинная полоса | 1 - 800 мм |
| Дополнительная информация | Провод сердечника |
| - Полная полоса | 1 - 50 мм |
| - Половинная полоса | 5 - 200 мм |
| Длина стриппинга (сторона II) | Кабельная оболочка |
| - Полная полоса | 10–80 мм |
| - Половинная полоса | 1 - 300 мм |
| Дополнительная информация 2 | Провод сердечника |
| - Полная полоса | 1 - 50 мм |
| - Половинная полоса | 5 - 80 мм |
| Максимальный диаметр направляющей трубки | 18 мм |
| Производительность | 2000 шт./ч |
| Дополнительная информация 3 | 900 шт./ч (многожильный кабель) |
| Материал ножа | Импортируемая высокоскоростная сталь |
| Режим отображения | 7-дюймовый сенсорный экран |
| Режим вождения | Резка сервомотора с системой привода на 16 роликов |
| Режим подачи | Ленты с питанием с функцией снятия давления. |
| Роликовый зазор | Цифровое программное управление |
| Питание | 110, 220 В (50 - 60 Гц) |
| Мощность | 1,1 кВт |
| Соединение с сжатым воздухом | 0,5 - 0,7 МПа |
| Масса | 95 кг |
| Габариты | 680 * 605 * 520 мм |
| Цвет печати | Белый/чёрный, другие цвета — опционально. |
| Замечания | Пользовательские опции с отправкой образцов |
