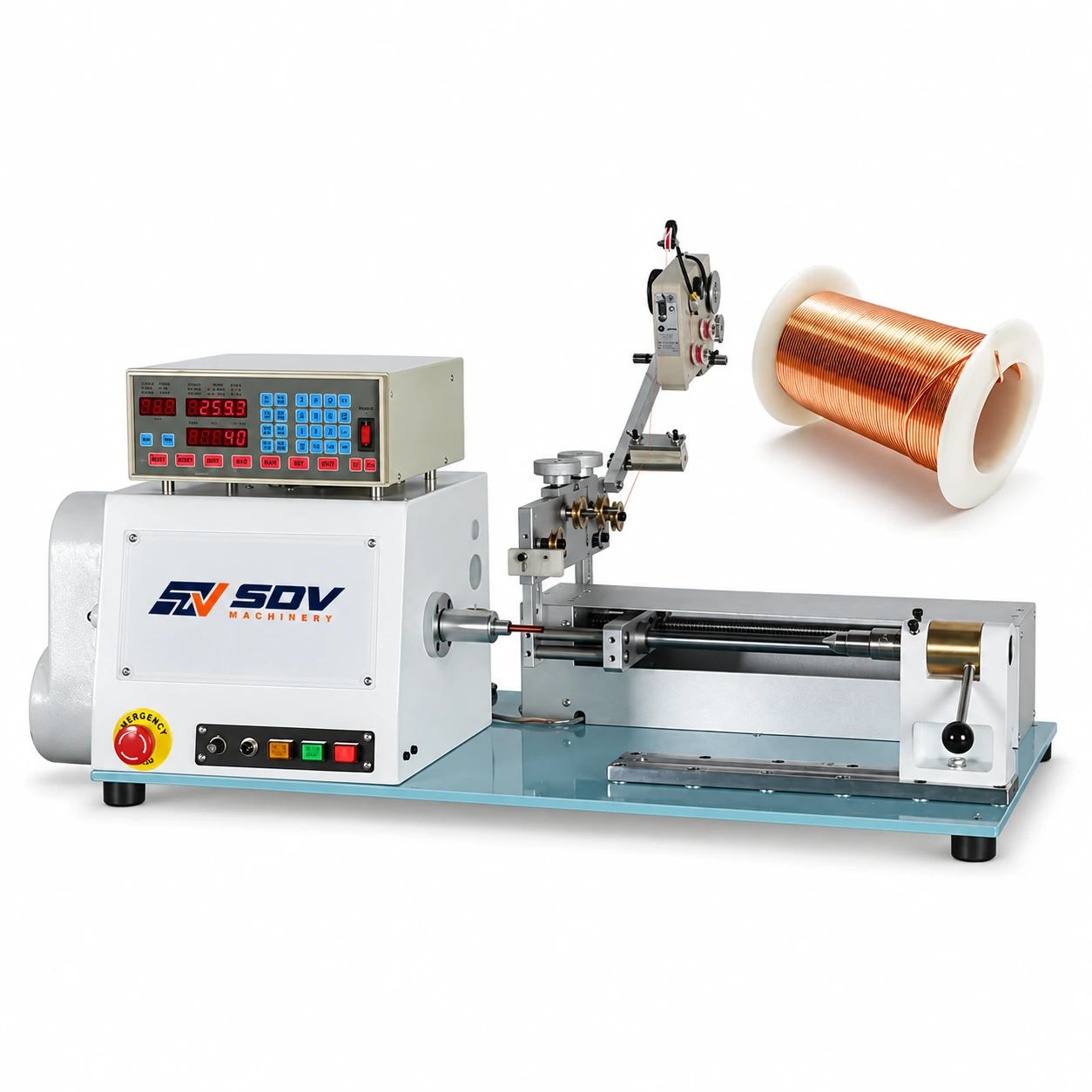

Автоматический станок для намотки трансформаторных катушек (0,1-3,0 мм) SDV-EW-2325

Особенности
● Микро-точное распределение (разрешение 0,001 мм)
Управляемая современным шаговым двигателем, система направляющей провода обеспечивает микроуровневый шаг от 0,001 мм до 9,999 мм. Это обеспечивает абсолютное выравнивание, устраняя перекрытия и зазоры даже при намотке ультратонких эмалированных медных проводов толщиной 0,1 мм.
● Массовая база данных памяти с 999 программами
Разработано для высокого микса и малосерийного производства. Обновлённый контроллер ЧПУ хранит до 999 уникальных шаблонов намотки, пресетов и рецептов сегментов. Операторы могут переключаться между производственными линиями за считанные секунды через интуитивно понятный сенсорный экран PLC без утомительной ручной перекалибровки.
● Совместимость динамического управления натяжением
SDV-EW-2325 органично интегрируется с механическими и магнитными натяжителями. Он сохраняет равномерное натяжение провода на протяжении всей скорости вращения при 2000 об/мин, минимизируя вариацию сопротивления катушек и предотвращая растяжение провода или повреждение изоляции.
● Промышленная надёжность и привод постоянного тока мощностью 500 Вт
Оснащённая мощным бесщеточным главным мотором постоянного тока мощностью 500 Вт и усиленным подшипником шпинделя, эта машина гарантирует стабильный крутящий момент на низких скоростях и работу без вибраций на высоких скоростях, продлевая срок службы оборудования до 10+ лет.
● Умные датчики безопасности и автоматической остановки
Оснащён подсчётом катушек в реальном времени и встроенным обнаружением разрывов проводов. Если эмалированный провод рвётся или подача расходается, система автоторможения останавливается в течение миллисекунд, значительно сокращая материальные отходы и защищая обмоточные мандрели. Диапазон применения
SDV-EW-2325 Automatic Coil Winder — это идеальный рабочий коняк для производителей электрических компонентов, источников питания и магнитных устройств. Он сильно оптимизирован для:
● Трансформаторы: высокочастотные трансформаторы с обратным движением (flyback), силовые трансформаторы EI/EE/EF, ступенчатые и понижающие изоляционные трансформаторы и импульсные трансформаторы.
● Индуктивности и дроссели: многослойные дроссели, дроссели общего режима, линейные фильтры и тороидальная обмотка сердечника (с индивидуальными приспособлениями).
● Катушки и соленоиды: катушки реле, катушки зажигания, соленоиды клапанов, катушки статора малых моторов и катушки датчиков.
● Целевые отрасли: новые энергетические автомобили (EV): бортовые зарядные устройства (OBC), DC-DC преобразователи и модули питания для зарядки электромобилей.
● Солнечная и ветровая энергия: магнитные компоненты солнечных инверторов и систем хранения энергии (ESS).
● Потребительская электроника: блоки питания в коммутационном режиме (SMPS) для ноутбуков, светодиодных драйверов и бытовой техники.
