Особенности
● Огромный производственный объём: обеспечивает сверхвысокоскоростную автоматизацию с производительностью до 4200 единиц в час, максимизируя отдачу от производства на заводе.
● Широкая совместимость с проводами: безупречно обрабатывает электронные, тефлоновые и высокотемпературные провода от AWG 30 до AWG 14.
● Точная резка с сервоприводом: использует четырёхколёсную провод и прецизионную винтовую стержень/направляющую для поддержания плотных допусков резки в пределах ±0,1 мм (0,1 + 0,005*L).
● Жёсткий литейный пресс 2T: оснащён прецизионным клеммным станком типа для литья весом 350 кг, обеспечивающим обжимную ёмкость 2T с низким шумом, без простоев сцепления.
● Universal Mold Integration: полностью совместима с универсальными горизонтальными и вертикальными мини-аппликаторами для быстрых 5-минутных смен.
● Industrial 4.0 Error Detection: включает обнаружение узлов провода, отсутствующего провода и низкого давления воздуха (0,4-0,8 Мпа), с опциональным монитором давления клеммы (CFM).
● Экономия пространства: Требует компактной площади пола всего 3,5 м² (размер машины: 1230×820×1600 мм), работает на стандартной мощности AC220V/50Hz (2000W). Диапазон применения
● Потребительская электроника и бытовая техника: Высокообъёмный выход внутренних проводных петлей, перемычек для белой техники и разъёмов, требующий двойного завершения.
● Автомобильные и сенсорные поджгуты: высокоскоростная обработка сигнальных линий среднего и тонкого калибра, жгутов рулевых колёс и автомобильных сенсорных модулей.
● Высокотемпературная и специализированная проводка: Бесшовно резает, снимает и обжимает прочные тефлоновые и высокотемпературные провода, используемые в промышленных нагревательных элементах, источниках питания и аэрокосмических компонентах.
Характеристики

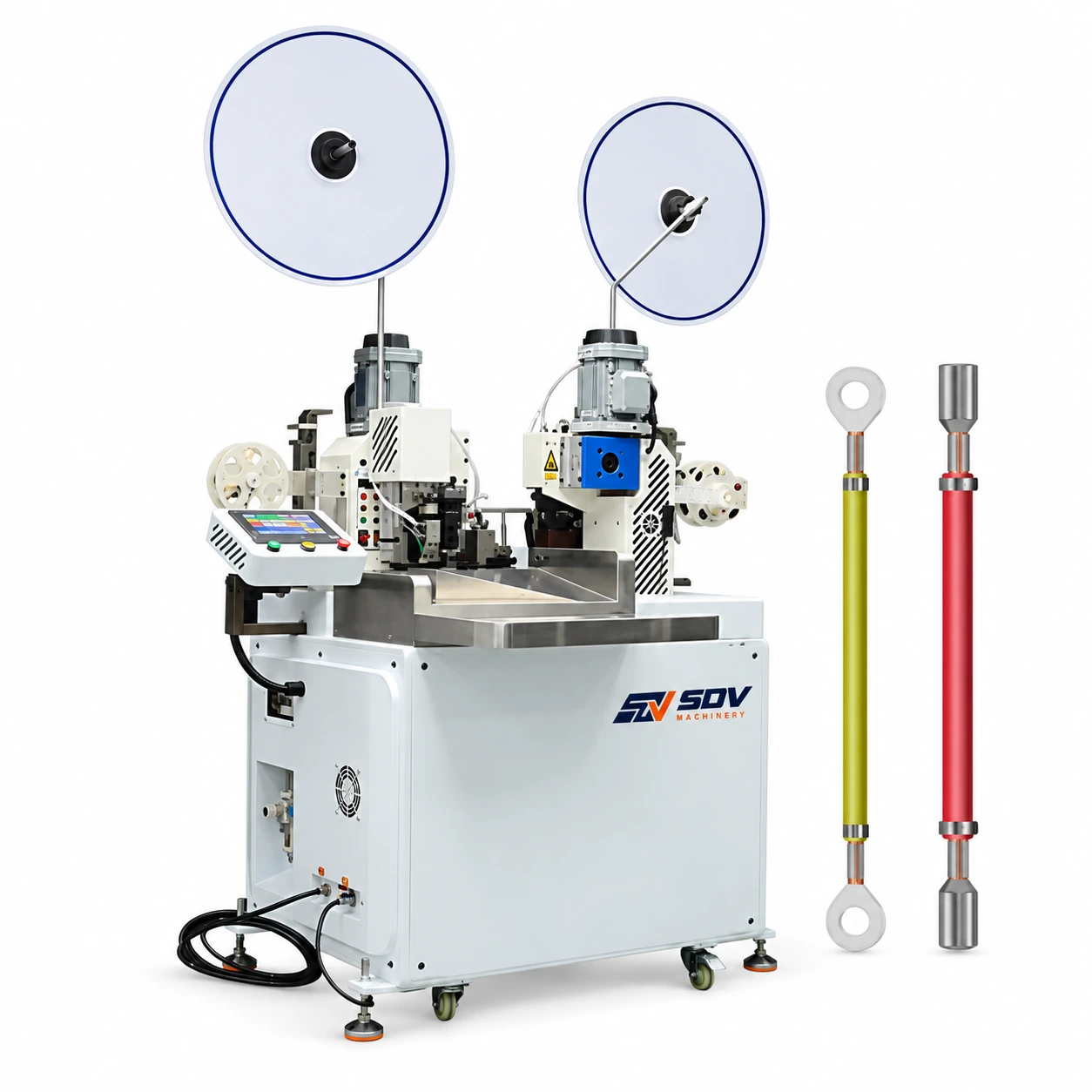

| Модель | SDV-EW-8360 |
|---|---|
| Питание | AC220/50 Гц |
| Мощность | 2000W |
| Давление воздуха | Сушка с воздушным источником 0,4м-0,8 МПА |
| клеммная машина | Высокоточная клеммная машина для литья |
| Обжимная ёмкость | 2T |
| Режим отображения | Сенсорный ЖК-дисплей |
| Функции | Фиксированная резка и снятие провода с двусторонним обжимом |
| Подходящий провод | Электронный провод, провод высокой температуры, тефлоновый провод и так далее. |
| Производительность | 4200 экземпляров в час |
| Допустимый диаметр провода | 30#-14# |
| Точность обработки резки | В пределах ±0,1 (0,1 + 0,005 * L) мм L = длина резки |
| Самая короткая длина клея в середине | Клей 28 мм, оставленный в центре маркировки машины (специальный короткий провод можно модифицировать) |
| Длина зачистки | Передние и задние ножи маркировки — расстояние 9,0 мм (переменное) |
| Применяемая форма | Универсально для горизонтальных и вертикальных форм |
| Режим подачи проводов | Четырёхколёсная подача провода |
| Режим перевода | Передний и задний передвижной сервотормоз |
| Режим сбора проводов | Сбор проводов вращающегося маятника |
| Трансляция | Винтовой стержень, направляющая, синхронный ремень |
| Функция обнаружения | Завязывание проводов, обнаружение отсутствующих проводов, обнаружение сбора бумаги, обнаружение давления воздуха |
| Вспомогательное устройство | Устройство для утечки отходов с клеммаьной резкой, бумажная машина для сбора бумаги, буферный газовый бак с воздушным давлением |
| Другие | Можно установить клеммный датчик давления |
| Масса | 350 кг |
| Габариты | Длина 1230, ширина 820, высота 1600 мм (длина и ширина не учитываются выступы) |
| Пространство размещения | 3,5 квадрата |
| Педальный старт | Н/Д |
