Особенности
● Многопроцессная встроенная автоматизация: автоматизирует двухпроводное параллельное питание, обжим двухпроводного соединения в один клемму, однопроводное обжимывание и вставку пластиковой оболочки/корпуса с одного конца в одной автоматизированной рабочей станции.
● Высокая пропускная способность (до 3 300 шт.с/ч): заменяет до четырёх станций ручной обработки, достигая до 3 300 шт.с/ч для однопроводного обжима и 1 500–2 000 шт.ч. для двойного обжима соединений с вставкой корпуса.
● Precision 6-piece Cutter Group: Одновременная резка и двусторонняя разборка с помощью набора с 6 лезвий ускоряет цикл и защищает медные проводники.
● Премиальное оборудование привода и трансмиссии: оснащено шаровыми винтами Hiwin Taiwan, линейными направляющими Dacheng, сервомоторами Leadshine, соленоидами Yadac и японскими подшипниками для высокого крутящего момента, низкого шума и постоянной долговечности при многопереключении.
● Цифровое программное управление: настенный вращающийся сенсорный экран позволяет настраивать глубину разреза лезвия одним нажатием и автоматически выравнивать положение клеммы без ручной механической настройки.
● Комплексное обнаружение качества и неисправностей: интегрированные встроенные датчики фиксируют падения давления воздуха, наличие проводов, ошибки подачи с клеммы, завязывание проводов и поддерживают опциональный мониторинг силы обжима (CFM). Диапазон применения
● Автомобильные перемычки проводных жгутов: высокоскоростная обработка двойных перемычных проводов, обжатых в одноклемные гнезда с защитным блокировкой корпуса.
● Кабели бытовой техники и белых товаров: автоматизированное обжим двухпроводных соединений для отводов питания платы управления и сборок жгутов переключателей.
● Промышленные шкафы управления и проводка панелей: компактные провода с 2 провода на 1 клемму с защитной изоляцией оболочки.
● Производство контрактных жгутов с большим объемом: объединяет несколько этапов ручной разборки, обжима соединений и загрузки корпуса в одном автоматизированном рабочем ячейке.
Характеристики
| Модель | SDV-EW-8340 |
|---|---|

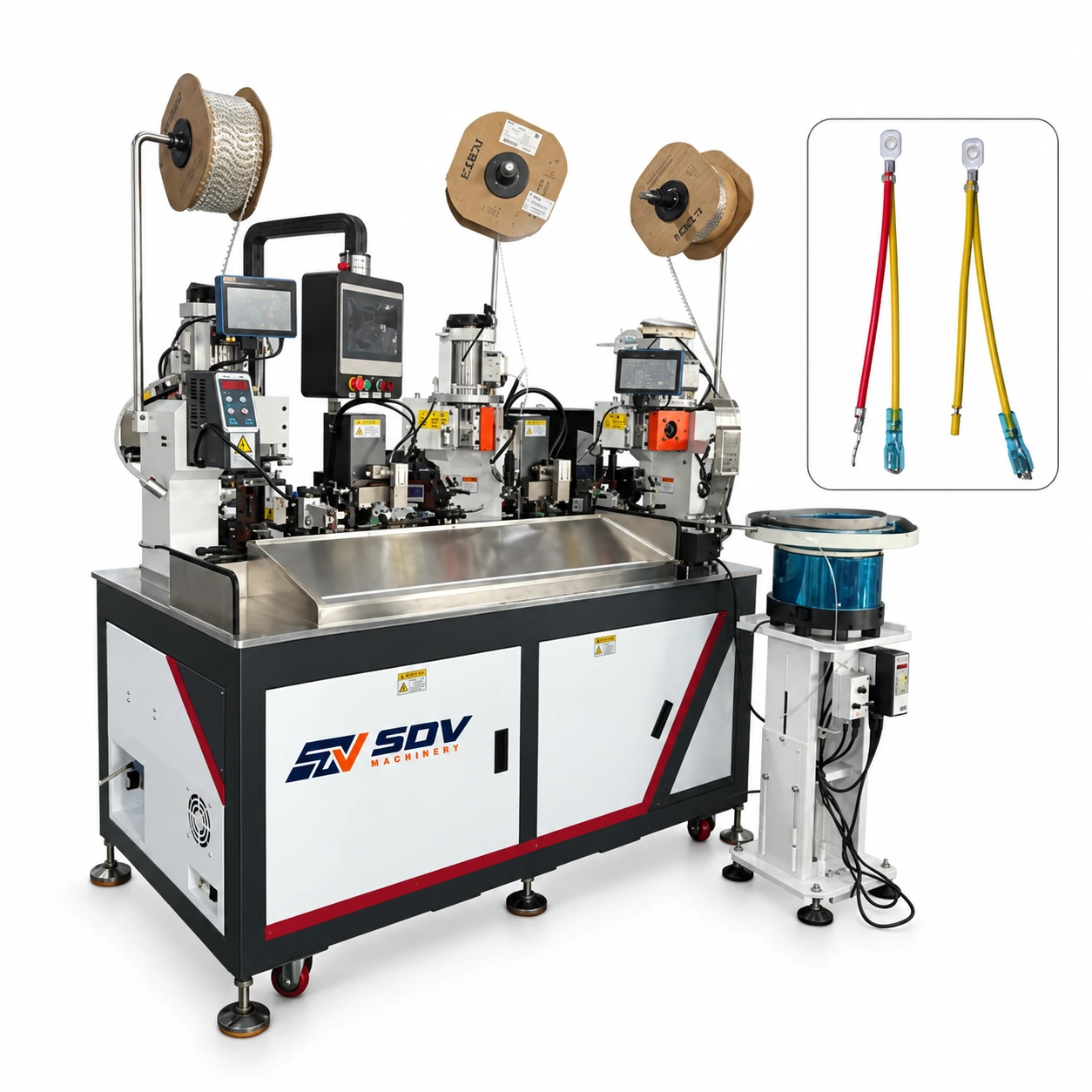

| Категория машин | Полностью автоматический двухпроводной машина для обжима и вставки оболочек |
| Диапазон сечения провода | AWG26 - AWG14 |
| Диапазон длины резки | 80мм-9999 мм |
| Диапазон длины стриппинга | 1-10 мм |
| Обжимная способность | 2,0 тонны (20 кН) – 3,0 тонны (30 кН) |
| Обжимный удар | Ход поршня 30,0 мм |
| Применяемая форма аппликатора | Стандартные формы OTP с боковой подачей / сзади |
| Устройство обнаружения | Обнаружение давления воздуха, обнаружение присутствия проводов, обнаружение клеммы обжима, обнаружение узлов провода, мониторинг давления (опционально) |
| Метод управления | Управление микроконтроллером |
| Функции | Однопроводное одноконцевое обжим, однопроволочное двойное обжим, двойное параллельное обжим, двойное однопроволочное обжимное соединение, одноконцевое оболочку, автоматическая настройка глубины разреза, автоматическая настройка положения клеммы |
| Производительность | Двойное обжимывание три-в-одном через оболочку 1500-2000 полосок в час (в зависимости от клеммы материала) |
| Дополнительная информация | Двойное обжимное устройство три в одном со скоростью 2500-3000 полос в час (в зависимости от клеммы материала) |
| Дополнительная информация 2 | Однопроводная двусторонняя обжимка 3300 полос в час (в зависимости от клеммы материала) |
| Дополнительная информация 3 | Односторонняя обжимка 3300 полосок в час (в зависимости от клеммы материала) |
| Дополнительная информация 4 | (Эта эффективность применима только при непрерывной работе машины без остановки) |
| Сжатый воздух | 0,5 МПа — 0,8 МПа (170 Н/мин) |
| Питание | : Однофазный AC220V 50/60Hz 10A |
| Габариты | Длина 1700*ширина 820*высота 1800 (мм) |
| Бренд основного компонента | Тайваньский винтовой тяга Hiwin, электромагнитный клапан цилиндра Yadac Taiwan, сервомотор Reisai, направляющая Dacheng, подшипники импорта из Японии. |
| Управление педалями | Н/Д |
