Особенности
● Полностью автоматическая двусторонняя обработка: объединяет обрезку провода, двустороннюю очистку, скручивание и обжим клемм с двумя концами феррулы/пластиковой оболочки в один непрерывный цикл.
● Интеллектуальное управление задачами через Excel: поддерживает общий и кастомизированный пакетный импорт файлов Excel для мгновенной загрузки сложных производственных работ без ошибок ручного ввода.
● Проверка соответствия штрих-кодов материалов: сканирует входящие провода и клеммы штрихкодов для подтверждения совместимости материалов перед обработкой, предотвращая дорогостоящие ошибки при настройке линии.
● Отслеживаемый контроль процессов и генерация отчетов: автоматически печатает рабочие заказы во время обработки и ведёт производственные метрики для подробной ежедневной, ежемесячной и годовой отчетности.
● Высокая точность и сила обжима весом 2,0 тонны: обладает точностью резки в пределах ±(0,5 + 0,002 × л) мм и надёжным прессом для обжима весом 2,0 Т, принимающим аппликаторы с ходом 30 мм или 40 мм.
● Комплексное обнаружение ошибок и безопасность: встроенные датчики фиксируют прорыв провода, низкое давление воздуха и ошибки завершения, с опциональным монитором силы обжима (CFM) для строгого контроля качества. Диапазон применения
● Проводка шкафа управления и панелей распределительного оборудования: автоматизированное обрезка, снятие проводов и обжимка железных проводов для ПЛК-шкафов и клемм.
● Автомобильные жгуты проводов: высокоскоростная двухконная подготовка и клемное обжимывание для автомобильных субжгутов.
● Кабели промышленной и бытовой техники: эффективная пакетная обработка проводов с компьютеризированным импортом и отслеживанием процессов.
● Цифровое производство Industry 4.0: идеально подходит для умных производственных сред, требующих сканирования штрихкодов материалов, отслеживания печатных заказов и аналитики выводов.
Характеристики

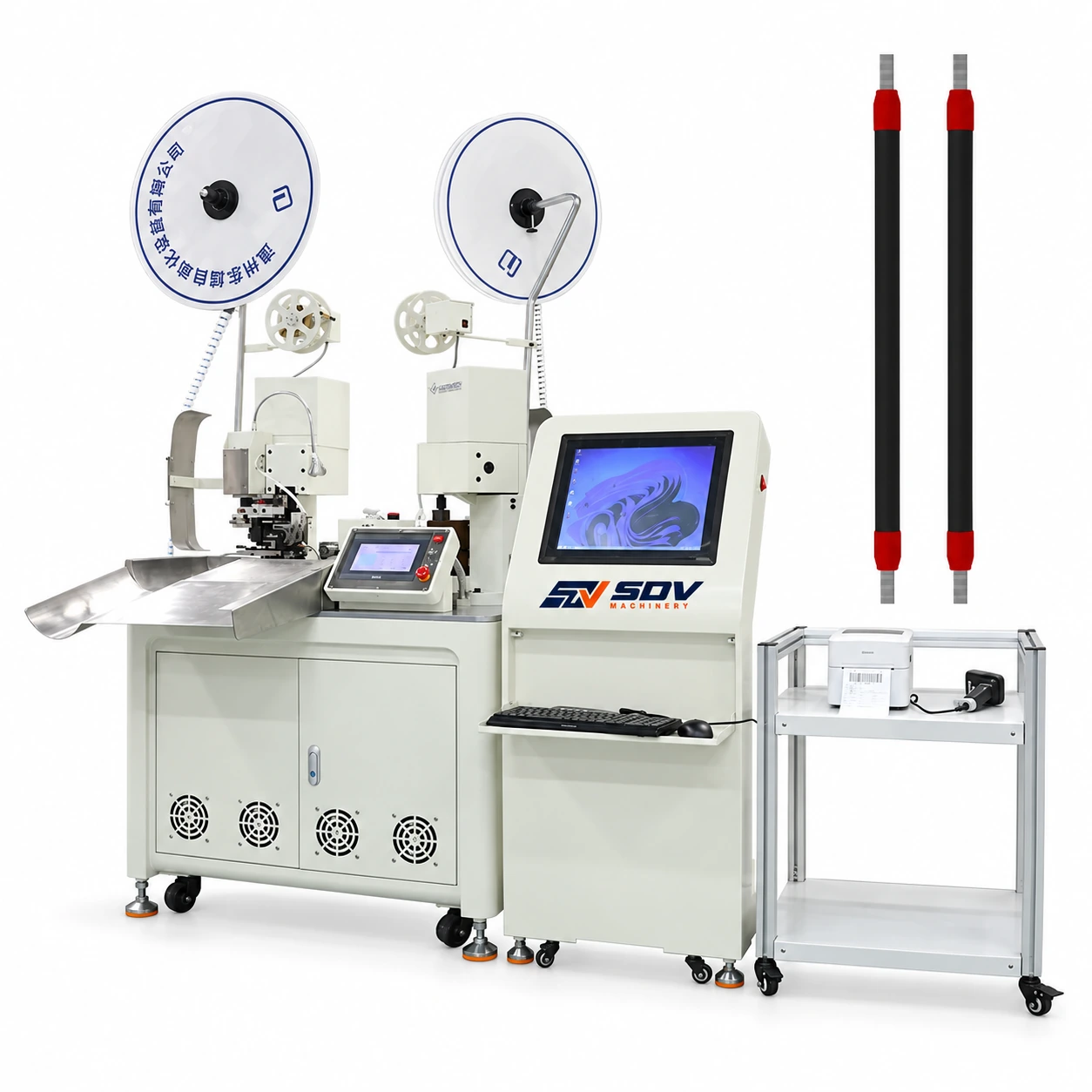

| Модель | SDV-EW-22D+S |
|---|---|
| Категория машин | Полностью автоматическая машина для резки, снятия провода и обжима ферул |
| Архитектура системы управления | Интеллектуальная система управления с Excel Import and Material Scan |
| Диапазон сечения провода | AWG28-AWG14 |
| Длина стриппинга/скручивания | 7-12 мм |
| Точность резких длин | ±(0,5+0,002*L) мм, L=длина резки |
| Диапазон длины резки | 50-9999 мм |
| Производственная мощность | 800-900 шт/ч (длина меньше 300 мм) |
| Выходная сила обжимной силы | 2,0 тонны (20 кН) |
| Опции штрихов аппликатора | Ход поршня 30 мм или 40 мм (опционально) |
| Требования к давлению воздуха | 0,6-0,8 Мпа |
| Функции умных систем | Импорт в Excel, сопоставление сканирования штрихкодов, печать заказов на работу, ежедневные/ежемесячные/годовые отчёты |
| Системы безопасности и обнаружения | Прокладка провода, низкое давление воздуха, ошибка завершения (опционально CFM) |
| Мощность | 220В/110В/50/60ГЦ |
| Язык отображения | Китайский/английский |
| Габариты | 700*800*1500 мм |
| Масса | 358 кг |
| Вилка для шнура питания | Европейская, американская, китайская розетка |
