Особенности

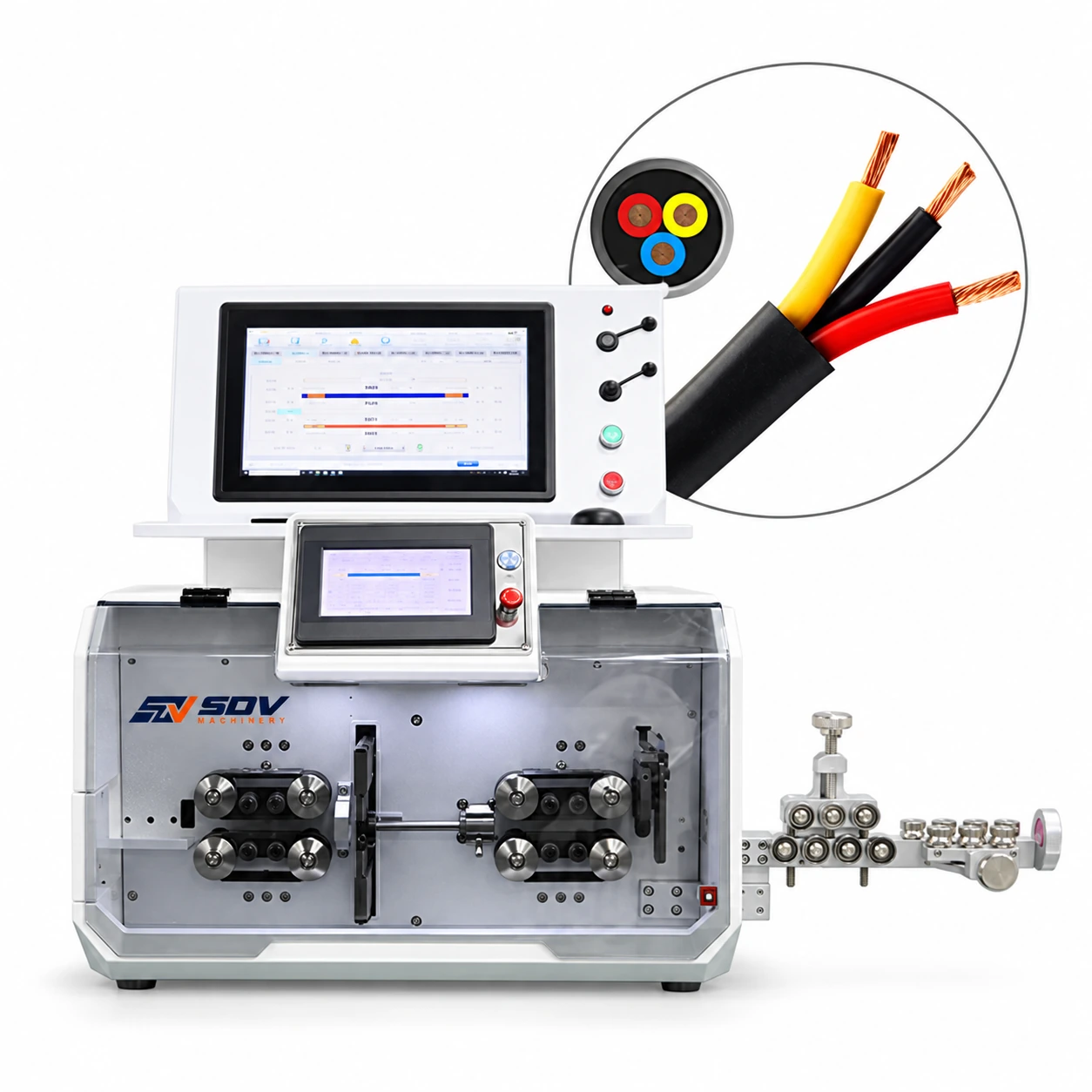

● Одновременное снятие внешней оболочки и сердечника провода (SDV-EW-05F+S): Снимает внешнюю оболочку кабеля и автоматически снимает до 10 внутренних сердечных проводов в одном автоматическом цикле — исключая вторичную ручную снятие стола.
● Сцепление без царапин на ленте: Оснащена архитектурой подачи ремней с 16 роликами, равномерно распределяющей силу зажима, гарантируя высокое сцепление без оставляния следов давления или царапин на мягких кабельных оболоках.
● Управление моторизованным роликовым зазором на сенсорном экране: Роликовый зазор и давление зажима устанавливаются цифровым образом на 7-дюймовом цветном ПЛК-сенсорном экране. Исключает ручную регулировку рукоятки при замене проводов.
● Precision Hybrid Servo Drive: приводится в движение гибридными сервоприводами и держателями сервоприводов, обеспечивая точную длину среза до 999 999,9 мм с короткой допуском < 0,002 × л.
● Система Uni-V High-Speed Steel Blades: использует прочные импортные лезвия из высокоскоростной стали (HSS) Uni-V для чётких наружных разрезов, с опциональными радиусными лезвиями для специального экранирования и прочных изоляционных материалов.
● Модульное автоматизированное расширение линии: легко обновляется с помощью опциональных предварительных подборов, модулей с средней полосой (оконные полосы), твистеров сердечников, моторизованных катушек, конвейерных штабелеров, струйных принтеров и промышленных систем управления (ICS). Диапазон применения
● Жгуты для автомобильных и коммерческих транспортных средств: высокоскоростное снятие оболочки и сердечника для многожильных сенсорных кабелей, жгутов освещения прицепов и линий управления ABS.
● Промышленная автоматизация и робототехника: быстрая обработка многоядерных гибких кабелей, цепных проводов и межсоединений шкафов управления до 10 ядер.
● Распределение электроэнергии и возобновляемая энергия: снятие многожильных резиновых и PUR-изолированных кабелей для солнечных распределительных коробок, инверторов и промышленного распределительного оборудования.
● Бытовая техника и потребительское оборудование: массовая обработка многоядерных проводов питания для коммерческой техники и систем HVAC.
Характеристики
| Модель | SDV-EW-05F+S | SDV-EW-05F-1+S |
|---|---|
| Сечение проводника | 0,75 - 30 мм² |
| Удаление сердечной проводки | Максимум 10 ядер | Н/Д |
| Длина резки | 1 - 999999,9 мм |
| Допуск длины резки | < 0,002 * L (L = длина резки) |
| Длина стриппинга (сторона I) | Кабельная оболочка |
| - Полная полоса | 10 - 200 мм |
| - Половинная полоса | 1 - 800 мм |
| Дополнительная информация | Провод сердечника |
| - Полная полоса | 1 - 50 мм |
| - Половинная полоса | 5 - 200 мм | Полная полоса: 10 - 200 мм |
| Половинная полоса | 1 - 800 мм |
| Длина стриппинга (сторона II) | Кабельная оболочка |
| - Полная полоса | 10–80 мм |
| - Половинная полоса | 1 - 300 мм |
| Дополнительная информация 2 | Провод сердечника |
| - Полная полоса | 1 - 50 мм |
| - Половинная полоса | 5 - 80 мм | Полная полоса: 10 - 80 мм |
| Половинная полоса | 1 - 300 мм |
| Максимальный диаметр направляющей трубки | 18 мм |
| Производительность | 3500 шт./ч |
| 900 шт./ч (многожильный кабель) | 3500 шт./ч |
| Материал ножа | Импортируемая высокоскоростная сталь |
| Режим отображения | 7-дюймовый сенсорный экран |
| Режим вождения | 16-роликовое движение, держатель серволезов |
| Режим подачи | Ремнями без гарантии царапин |
| Питание | 110, 220 В (50 - 60 Гц) |
| Мощность | 1 кВт |
| Соединение с сжатым воздухом | 0,5 - 0,7 МПа |
| Масса | 95 кг |
| Габариты | 680 * 480 * 550 мм |
| Замечания | Пользовательские опции с отправкой образцов |
