Особенности

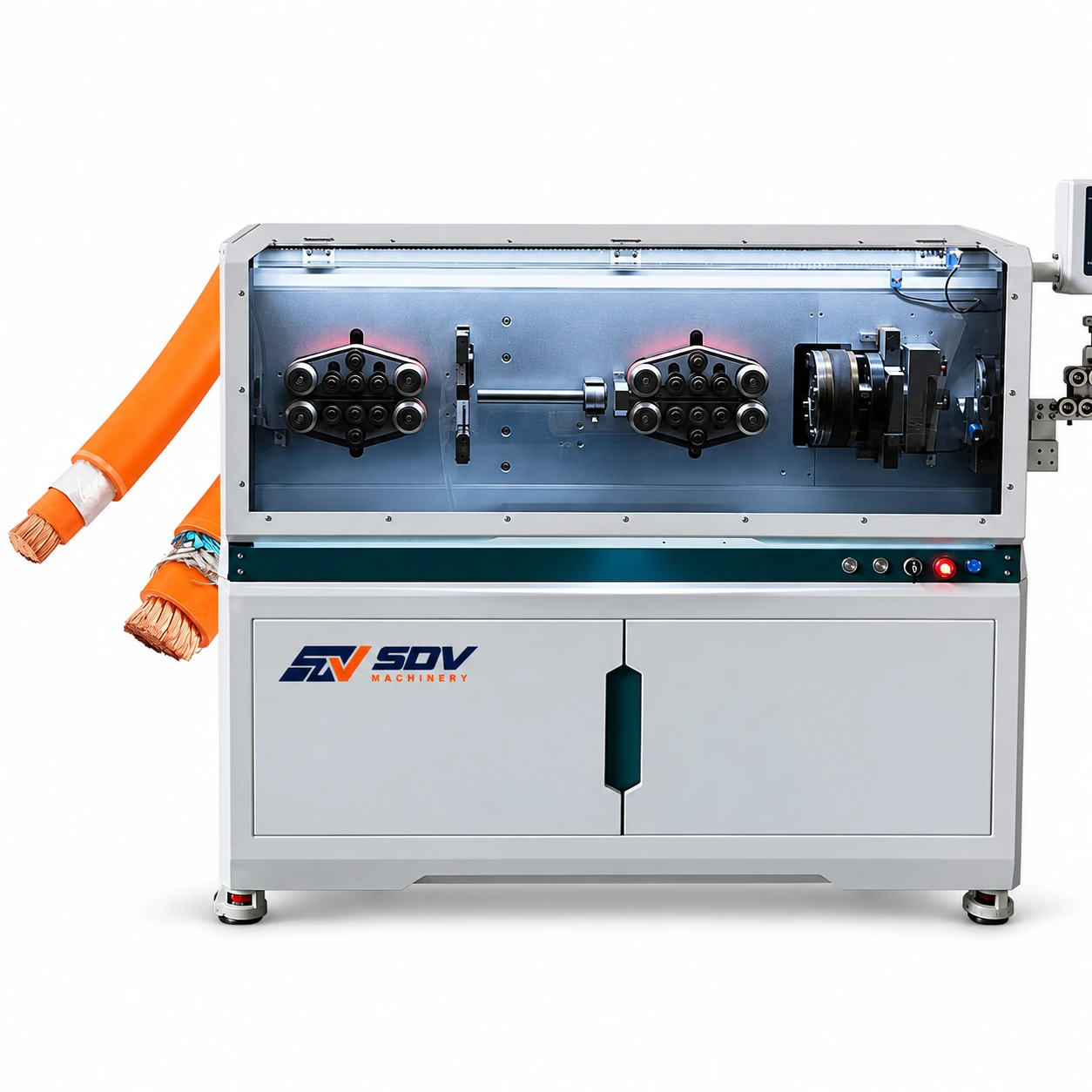

● SDV-EW-05H+R — это универсальная машина для резки и снятия многожильных одножилочных проводов размером до 120 мм в квадрате.
● При работе с гибридным сервомотором производительность максимальна до 800-1000 шт./ч
● Лезвия для снятия курток Uni-V (опциональные лезвия радиуса для специального материала оболочки).
● Усиленная сила подачи, высокоточная длина подачи в соответствии с установленной программой с шагом 0,1 мм и гарантия отсутствия царапин на изоляции провода/оболочке.
● Зазор между левым и правым роликами свободно устанавливается на сенсорном экране ПЛК для автоматической перемены зазора и давления ролика, без необходимости ручной настройки.
● Опциональное дополнение: предварительный модуль, модуль средней ленты (оконная лента), поворотный модуль, конвейер со стакером, катушка, струйный принтер, промышленная система управления (ICS).
Характеристики
| Модель | SDV-EW-05H+R | SDV-EW-05H-1R | SDV-EW-05H-2R |
|---|---|
| Поперечное сечение проводника | 6-120 мм² | 6 - 150 мм² | 6 -150 мм² |
| Длина резки | 120 - 99999,9 мм | 1 - 99999,9 мм | 1 - 99999,9 мм |
| Допуск к длине резки | <0,002 *L(L = длина резки) | <0,002 *L(L = длина резки) | <0,002 *L(L = длина резки) |
| Длина стриппинга (сторона I) | Кабельная оболочка |
| -Полная полоса | 1- 300 мм |
| -Полуполоска | 1-1000 мм | Кабельная оболочка |
| -Полная полоса | 1- 300 мм |
| -Полуполоска | 1-1000 мм | Кабельная оболочка |
| -Полная полоса | 1- 300 мм |
| -Полуполоска | 1-1000 мм |
| Длина стриппинга (сторона II) | Кабельная оболочка |
| -Полная полоса | 1-150 мм |
| -Полуполоска | 1-500 мм | Кабельная оболочка |
| -Полная полоса | 1-150 мм |
| -Полуполоска | 1-500 мм | Кабельная оболочка |
| -Полная полоса | 1-150 мм |
| -Полуполоска | 1-500 мм |
| Максимальный диаметр направляющей трубки | 24 мм | 26мм | 26 мм |
| Производительность | 800-1000 шт./ч | 800-1000 шт./ч | 800-1000 шт./ч |
| Материал ножа | Импортная высокоскоростная сталь | Импортная высокоскоростная сталь | Импортируемая высокоскоростная сталь |
| Режим отображения | 7-дюймовый сенсорный экран | 7-дюймовый сенсорный экран | 7-дюймовый сенсорный экран |
| Режим вождения | Резка сервомотора с системой привода 24 роликов | Резка сервомотора с системой привода 24 роликов | Резка сервомотора с 24-роликовой системой |
| Режим подачи | Ленты с питанием с функцией снятия давления. | Ленты с питанием с функцией снятия давления. | Ленты с питанием с функцией снятия давления. |
| Роликовый зазор | Цифровое программное управление | Цифровое программное управление | Цифровое программное управление |
| Питание | 110, 220 В (50 - 60 Гц) | 110, 220 В (50 - 60 Гц) | 110, 220 В (50 - 60 Гц) |
| Мощность | 1,5 кВт | 1,5 кВт | 1,5 кВт |
| Соединение с сжатым воздухом | 0,5 - 0,8 МПа | 0,5 - 0,8 МПа | 0,5 - 0,8 МПа |
| Масса | 300 кг | 310 кг | 340 кг |
| Габариты | 1400*720*1460 мм | 1400*720*1460 мм | 1400*720*1460 мм |
| Замечания | Пользовательские опции в соответствии с образцами |
