Особенности

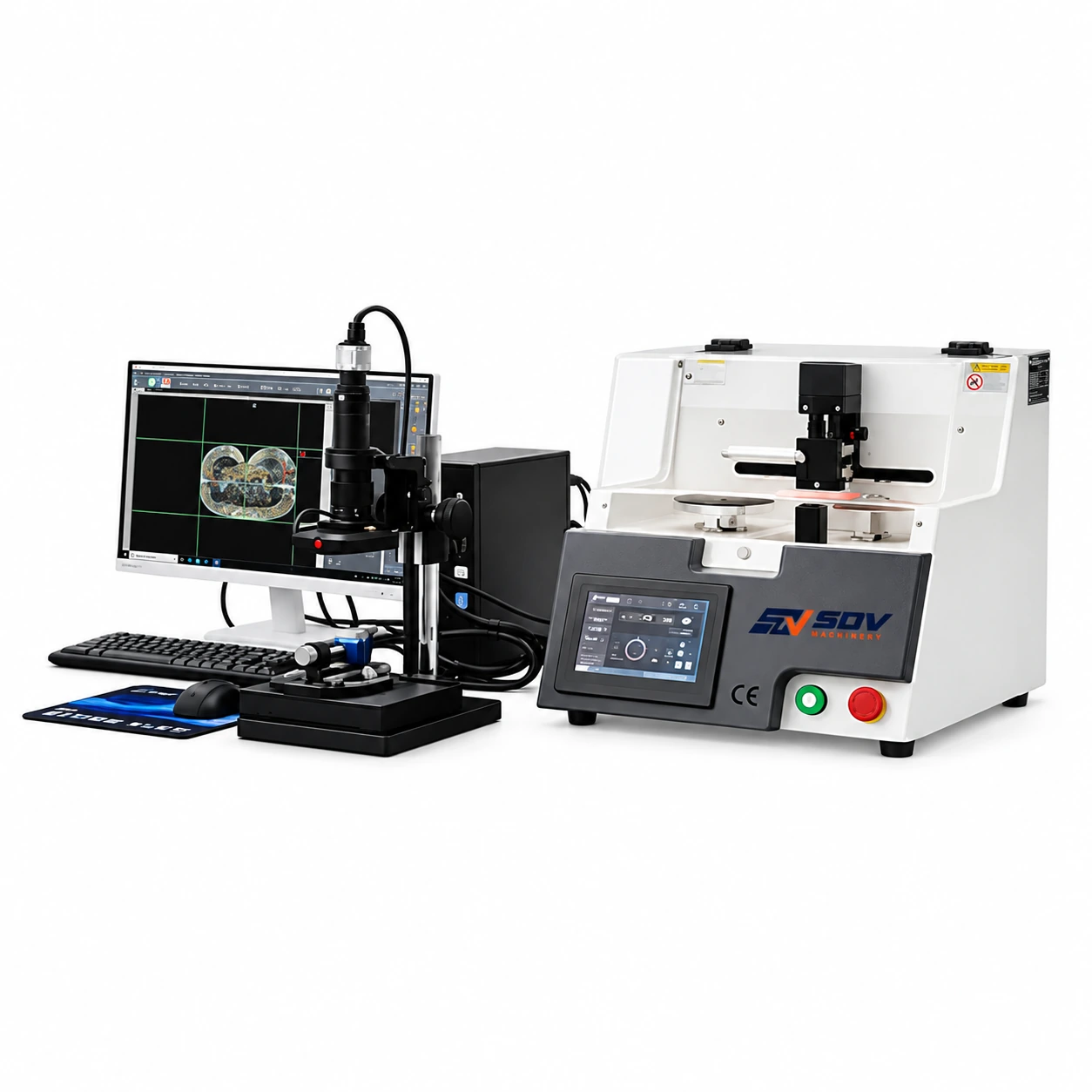

● Автоматизированный рабочий процесс 5-в-1 (<5 мин): объединяет нарезку, шлифовку, 5-секундную коррозионную очистку, визуализацию и измерения в одной автоматизированной рабочей станции.
● Японский 30–312X Segmentless Zoom: непрерывное оптическое увеличение в сочетании с 5-мегапиксельной HD-камерой фиксирует детали уплотнения нитей и пустот, не меняя объективы.
● Немецкое режущее лезвие без деформации: немецкое точное лезвие Ø110×0,5 мм и ступень шлифовки 1200# сохраняют истинную геометрию обжима без отклонения тепла.
● Автоматизированный анализ качества и отчетность: рассчитывает скорость заполнения проводников (%), высоту/ширину обжима, количество жилей и пустоты для соответствия требованиям аудита IATF 16949. Диапазон применения
● Контроль качества автомобильных жгутов проводов: проверка соответствия обжимных соединений двигателя, кузова и датчиков спецификациям USCAR-21.
● Электропроводка электромобилей и новых источников энергии: анализ поперечного сжатия и скорости заполнения для тяжёлых клемм мощности до 70 мм² (120 мм²).
● Инспекция и установка инструментов первого элемента: быстрая проверка стола при установке пресса для проверки высоты, ширины и уплотнения жилья перед массовым производством.
● Аэрокосмическая и телекоммуникационная электроника: Прецизионные микросекционные аудиты для проводов мелкой ширины до 0,01 мм² по стандартам IPC/WHMA-A-620.
Характеристики
| Модель | SDV-EW-2555 |
|---|---|
| Анализ конечных сечений | Япония импортировала безсегментную оптическую систему зума |
| Результат измерения | Скорость заполнения проводника (%), высота обжима, ширина обжима, количество цепей, обнаружение пустот, расчёт площади |
| Полное видеоувеличение | 30~312X |
| Диапазон сечения провода | 0,01~70 мм² (120 мм² можно настраивать) |
| Питание | 100~240VAC, 50/60 Гц |
| Система визуализации | Японская промышленная HD-видеосистема — 5 миллионов |
| Технические характеристики лопасти | Диаметр 110X0,5 мм (импорт из Германии, нежный и долговечный) |
| Абразивная наждачная бумага | 1200# |
| Стандартное оборудование | 0,01~70 мм² (120 мм² можно настраивать) |
| Специальная категория | Высокоточная опорная линейка 0,01/10 мм |
| Коррозия клемм | Жидкая очистка (5S завершено) |
| Источник освещения | Полностью белое регулируемое светодиодное освещение |
| Габариты | W500XD350XH350 |
