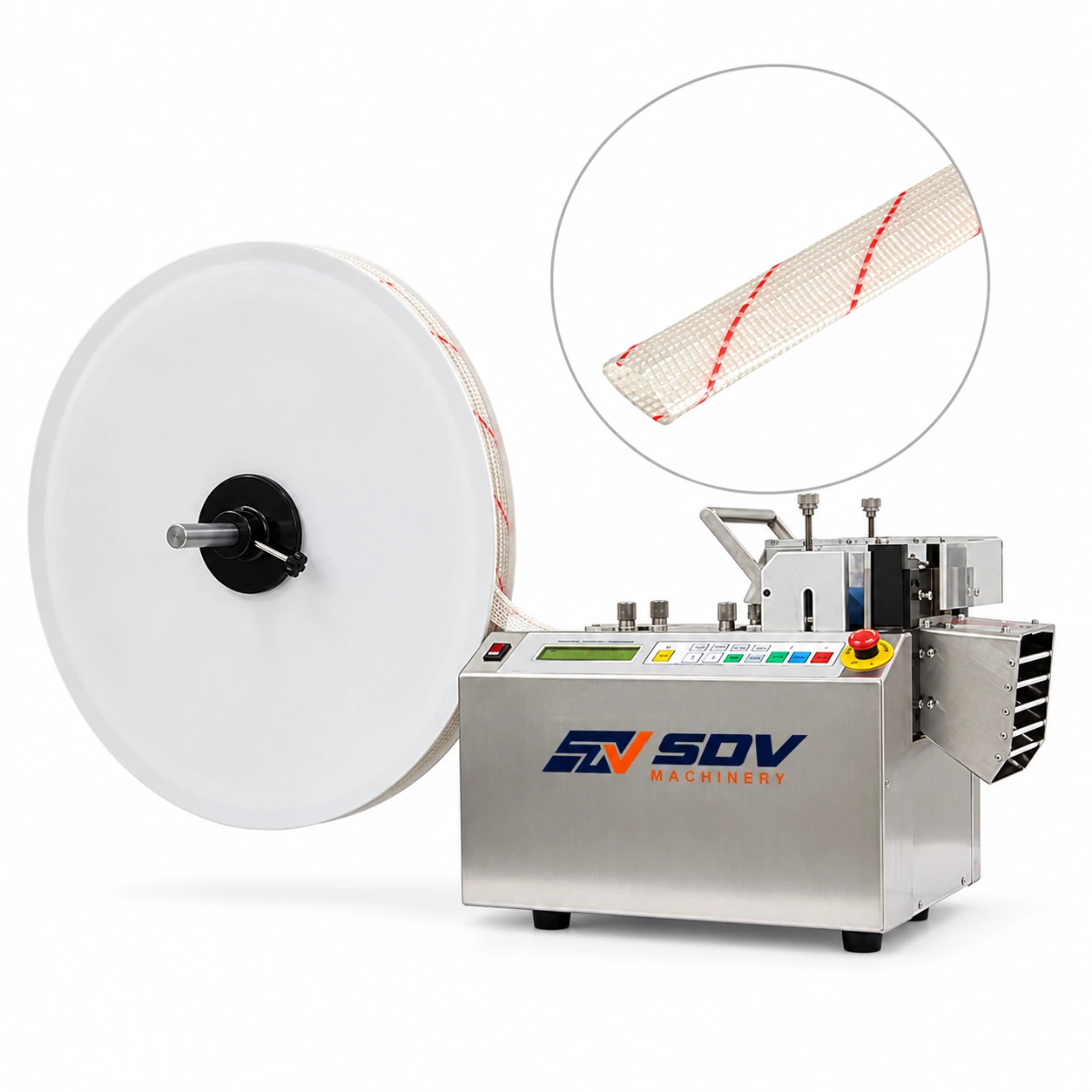

Автоматическая многоматериальная резкая станок (максимальный OD 14 мм) SDV-EW-1250

Особенности
● Одна машина для 10+ типов материалов — без изменений в инструменте
SDV-EW-1250 режет термоусадочные трубки, силиконовые и резиновые шланги, провод, плетённую провод, бумагу, ПВХ-пленку и виниловую ленту с одной установки — для переключения между типами материалов требуется только регулировка направляющей ширины подачи, без изменения лезвия или инструментов. Эта универсальная совместимость материалов — основная причина, по которой он используется на линиях предварительной резки теплоусадочных жгутов проводов, гидравлической подготовки шлангов и электронной плёнки как единый общий ресурс.
● Точность резки 0,1 мм с усиленным корпусом без вибраций
Точность резких длин поддерживается на уровне 0,1 мм во всем программируемом диапазоне от 1 до 99 999 мм за счет измерения длины с помощью энкодера и усиленного металлического корпуса, который устраняет структурные вибрации, вызывающие накопление ошибок длины на машинах с лёгкой рамой при производстве с высоким циклом. Этот уровень точности остаётся одинаковым, независимо от того, как при вырезании коротких участков термоусадочного отсека 1 мм, так и при 500 мм длинах шлангов в одном производственном цикле.
● 6 000 шт.ч/ч с регулируемой шириной подачи
При 6 000 изделий в час (L=100 мм) SDV-EW-1250 заменяет ручные резки, которые обычно производят 300–600 деталей за час оператора с нестабильной точностью. Ширина подачи регулируется для соответствия поперечному сечению материала, с учетом круглой трубы (до 14 мм OD), плоской полоски (до 100 мм шириной) и материалов неправильного сечения внутри одной машины без механических изменений. Диапазон применения
● Термоусадочная трубка с жгутом провода предварительное вырезание
Термоусадочные трубки, используемые в сборке жгутов проводов, поставляются в крупных катушках и должны быть предварительно нарезаны на определённую длину перед установкой на концы провода или соединения. SDV-EW-1250 обрабатывает стандартные трубы с усадочным соотношением 2:1 и 3:1 в диапазоне 1–14 мм OD со скоростью 6 000 шт.с/ч, заменяя ручную предварительную разрезку, которая является основным узким местом в термоусадочной подготовке на линиях сборки проводных жгутов.
● Подготовка силиконового и резинового шланга
Медицинские трубки, гидравлические втулки, пневматическая фитинговая трубка и автомобильный резиновый шланг нарезаны до длины сборки для производства жидкостных систем и компонентов. Точность 0,1 мм обеспечивает единообразные размеры концов шланга для пресс-фитинга и колючых соединителей, где длина среза шланга напрямую влияет на прочность вытяжения соединения.
● Вырезание лент на плёнке, виниле и бумажных этикетках
Самоклеящаяся пленка, защитная виниловая лента и бумажные этикетки, используемые для упаковки и сборки электроники, нарезаются на порции. Максимальная ширина 100 мм охватывает большинство стандартных ширин рулонной плёнки и материала, используемых в этих приложениях.
● Поддержка производства электроники и ИКТ
Защитные трубки компонентов, стяжка кабелей и секции пенопласта, используемые в сборке электроники, нарезаются на длину, соответствующую размерам печатной платы и диаметру пучка кабелей. Программируемое количество партий и автоматическое завершение циклов SDV-EW-1250 позволяют выполнять заранее вырезанные производственные партии без присмотра в несменное время.
