Особенности
● 8-колесный независимый ременной привод (без царапин): Оснащён 8-колёсным синхронизированным механизмом подачи ремня, обеспечивающий большую площадь контакта с поверхностью. Оказывает высокую тяговую силу на тяжёлые круглые и плоские тросы без вмятиных поверхностей, дробления или маркировки на оболочке.
● Удаление двойной внешней оболочки и сердечника: выполняет автоматическую разрезку хвоста, снятие внешней оболочки (головка до 200 мм, хвост до 100 мм) и удаление внутренней сердечницы (головка/хвост до 30 мм) по 1–5 внутренним проводникам.
● 6-слойная возможность снятия и промежуточного отслаивания: Обеспечивается высоким точным модулем серво-лопасти, способным обрабатывать до 6 отдельных слоёв изоляции, включая промежуточное отслоение окон вдоль кабеля.
● Управление сервоприводом с 100 программной памяти: приводится в действие сервомоторами с высоким подразделением и контроллером движения, сохраняющий до 100 завершённых программ для мгновенной смены продукции и точных допусков длины резки в пределах ±(0,2 + 0,002 × л) мм.
● 10-дюймовый сенсорный экран HMI и расширяемые порты: удобный 10-дюймовый цветной сенсорный интерфейс с бесшовным переключением между китайским и английским языками. Построен с зарезервированными интерфейсными портами ввода/вывода для интеграции дополнительных предподвижных проводников, конвейерных лент, роботизированных манипуляторов и автоматических блоков намотки/намотки. Диапазон применения
● Производство блока питания и комплектов шнуров: высокоскоростное автоматическое снятие и вырезание длины резиновых кабелей с 2 и 3 жилями и ПВХ AC/DC питания.
● Промышленные жгуты управления и автоматизации: многосердечные экранированные управляющие кабели, требующие удаления внешней оболочки и отдельного удаления внутренних проводников.
● Автомобильная и коммерческая транспортная проводка: обработка тяжёлых круглых и плоских многопроводниковых кабелей для грузовиков, автобусов и сельскохозяйственной техники.
● Проводка бытовой техники и HVAC: точная резка фиксированной длины, внешний отшеливание и внутреннее снятие многосердечных соединительных проводов приборов.
Характеристики

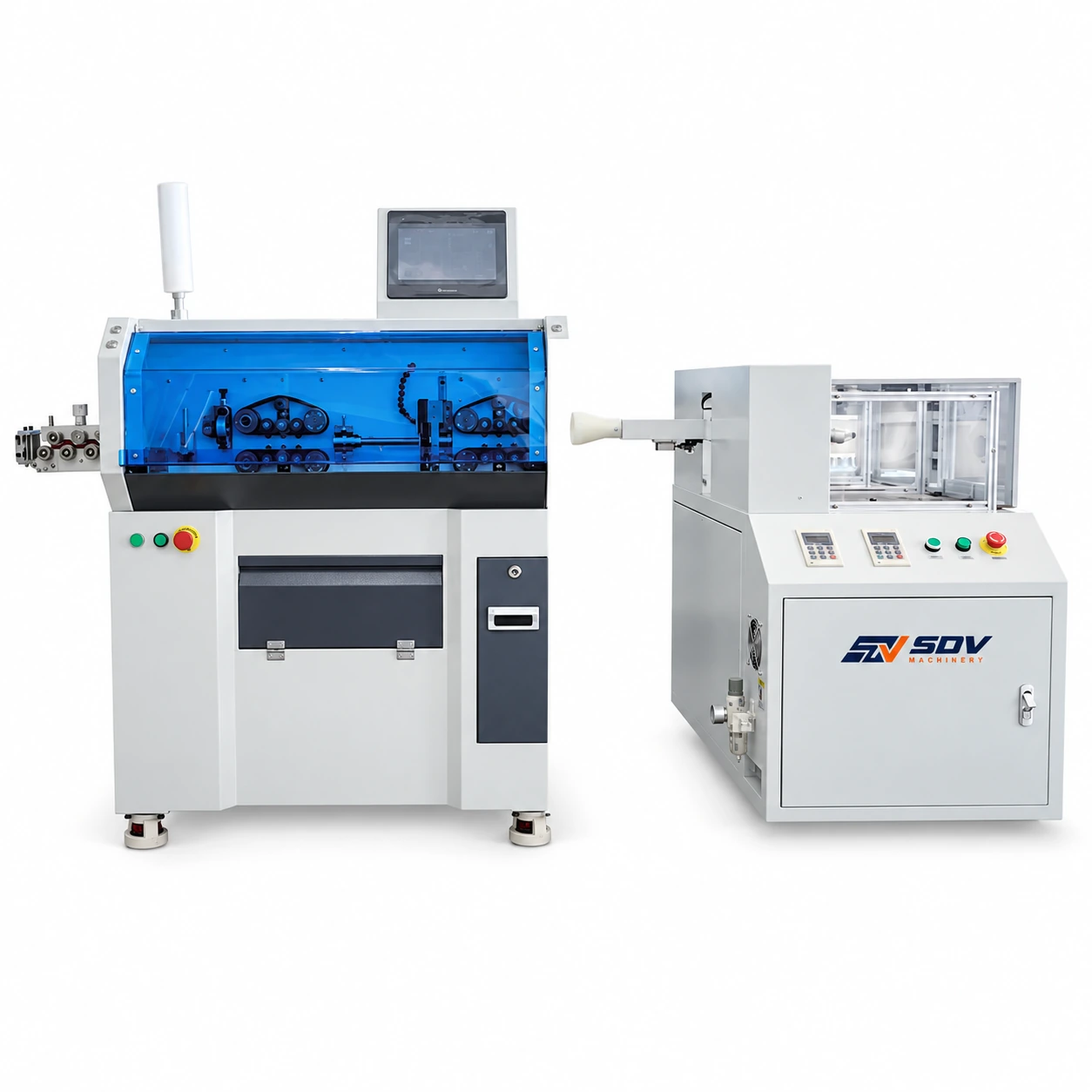

| Модель | SDV-EW-3145 |
|---|---|
| Применимо | Многосердечная круглая провод с оболочкой и плоская провод с оболочкой |
| Диаметр провода | 4-18 мм (Другие размеры можно настраивать) |
| Обработка сердечных проводов | 1-5 проводов внутреннего сердечника |
| Длина среза | 0,1-100000 мм |
| Точность длины | (0,2+0,002*L) мм |
| Режим вождения | Питание через ремень, восьмиколёсный привод, независимый привод |
| Снятие длины внешней куртки | Головная часть 0,1-200 мм Хвостовая часть: 0,1-100 мм |
| Длина отрыва сердечной проводки | Головная часть 0,1-30 мм Хвостовая часть 0,1-30 мм |
| Слой для стриппинга | 6 слоёв |
| Питание | AC220V/1 10V 50/60HZ |
| Мощность мотора | 2,3 кВт |
| Давление | 0,4-0,6 МПА |
| Масса | 320 кг |
| Общие размеры | 950 x 720 x 1450 мм |
| Режим отображения | Сенсорный экран |
| Интерфейс дисплея | 10-дюймовый сенсорный экран, китайский и английский дисплеи |
