Особенности
● Вертикальное зажимание и удобная для вставок расположение (зажим весом 15 тонн): Неподвижная нижняя форма в сочетании с подвижной верхней формой позволяет быстро и точно размещать вставки для тросов, контакты клеммов и люверсов для снятия напряжения.
● Система сбалансированного впрыска с параллельными барами (до 2800 кг/см²): Структура с двойным параллельным впрыском обеспечивает плавный, сбалансированный поток смолы и заполнение под высоким давлением без вспышки и пустот.
● Цифровое компьютерное управление и линейка положения: Компьютеризированное регулирование удельного давления и тока с цифровой обратной связью с линейкой положения гарантирует точный вес выстрела (40 г / 51 г) и повторяемые параметры цикла.
● Защита от формы при низком давлении и быстрое зажим: Высокоскоростное зажимное устройство автоматически переключается на низконапорный датчик рядом с контактом с формой, защищая дорогостоящие инструменты для вставок и безопасность оператора.
● Поднимаемый материал ствола и лёгкая очистка: Материал корпуса легко поднимается и опускается, что упрощает очистку сопла, очистку смолы и монтаж формы во время смены партий.
● Опциональные конфигурации одно- и двойных слайдных столов: совместимы с опциональными слайд-столами, позволяющие операторам перезагружать вставки вне зоны зажима, пока машина завершает цикл формовки. Диапазон применения
● Загрузка для снятия напряжения с жгутом кабеля: вертикальное наложение для гибких ботинок с уклоном от напряжения на ПВХ, ПЭ или ТПУ, люверсеров и кабельных вставках.
● Инкапсуляция штекеров и разъёмов переменного и постоянного тока: Точная формовка вставок для штекеров питания, USB-разъёмов, разъёмов постоянного тока и круглых промышленных разъёмов.
● Molding на жгуте проводов в автомобиле: инкапсуляция автомобильных соединителей датчиков, водонепроницаемых спайковых соединений и клеммных блоков.
● Формовка электронных компонентных вставок: Обеспечение вертикальной инкапсуляции для переключателей, проводов печатных плат и промышленных датчиков.
Характеристики
| Номер модели | SDV-EW-9030 |
|---|---|

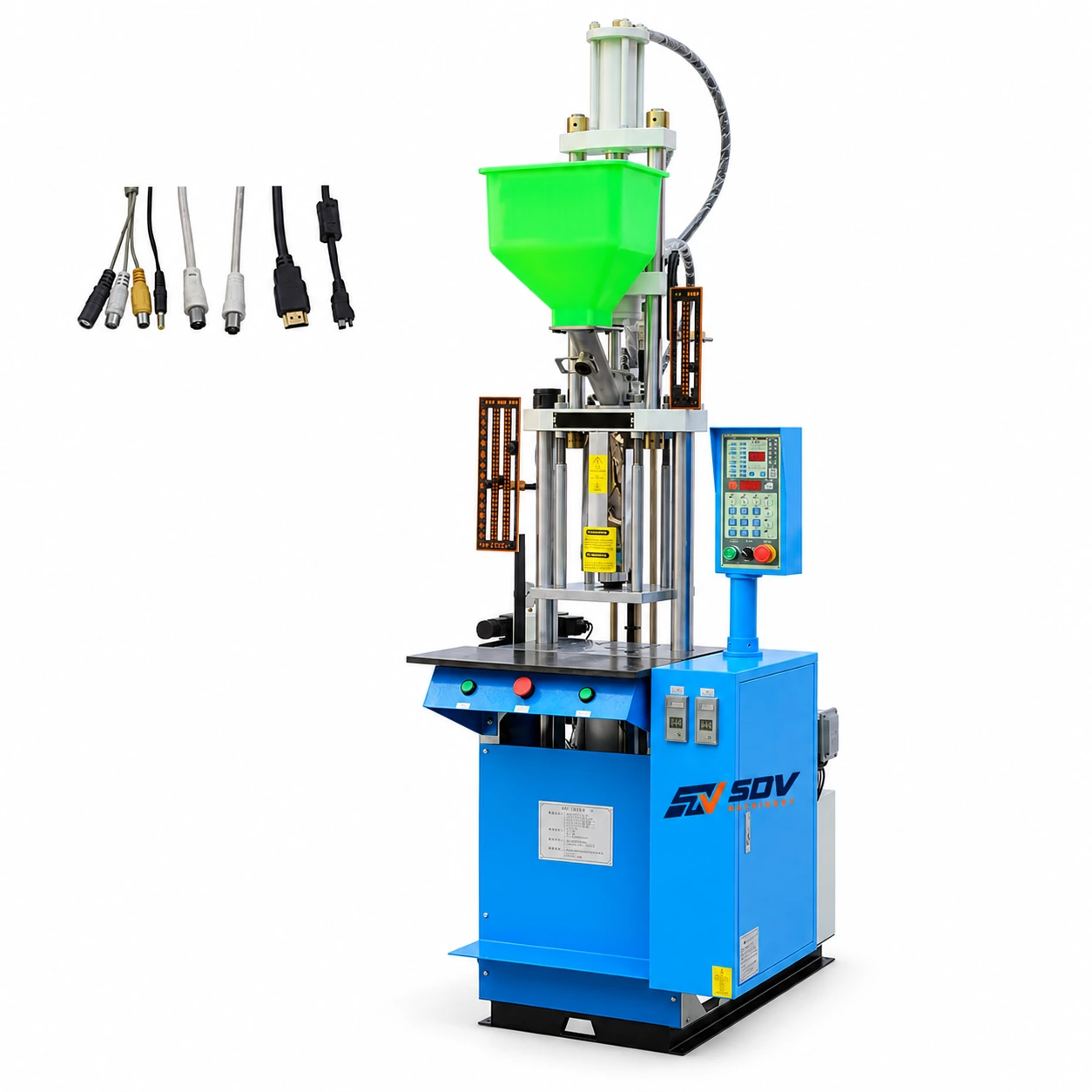

| Категория машин | Вертикальная машина для литья под давлением кабелей и разъёмов |
| Сила сжатия | 15 тонн |
| Варианты диаметра винтов | 22 мм / 26 мм |
| Максимальное давление впрыска | 2 100 кг/см² / 2 800 кг/см² |
| Максимальный вес выстрела | 40 г / 51 г |
| Ход по скорости впрыска | 120 мм |
| Максимальная скорость винта | 0 – 230 оборотов/мин |
| Зоны контроля температуры | 2 зоны |
| Размер пластины (L × W) | 470 × 285 мм |
| Расстояние между стяжками | 290 мм |
| Минимальная высота формы | 40 мм / 100 мм |
| Длина начального удара | 200 мм |
| Максимальный дневной свет | 240 мм / 300 мм |
| Сила выбросов гидравлического выброса | 1,5 тонны |
| Максимальное гидравлическое давление | 140 кг/см² |
| Выходная мощность насоса | 23 л/мин |
| Мощность насосного двигателя | 2,2 кВт (3,0 л.с.) |
| Мощность нагрева бочки | 2,0 кВт |
| Общий рейтинг электроэнергии | 4,2 кВт |
| Размеры машины (L × W × H) | 130 × 90 × 230 мм |
| Чистый вес машины | 820,0 кг |
