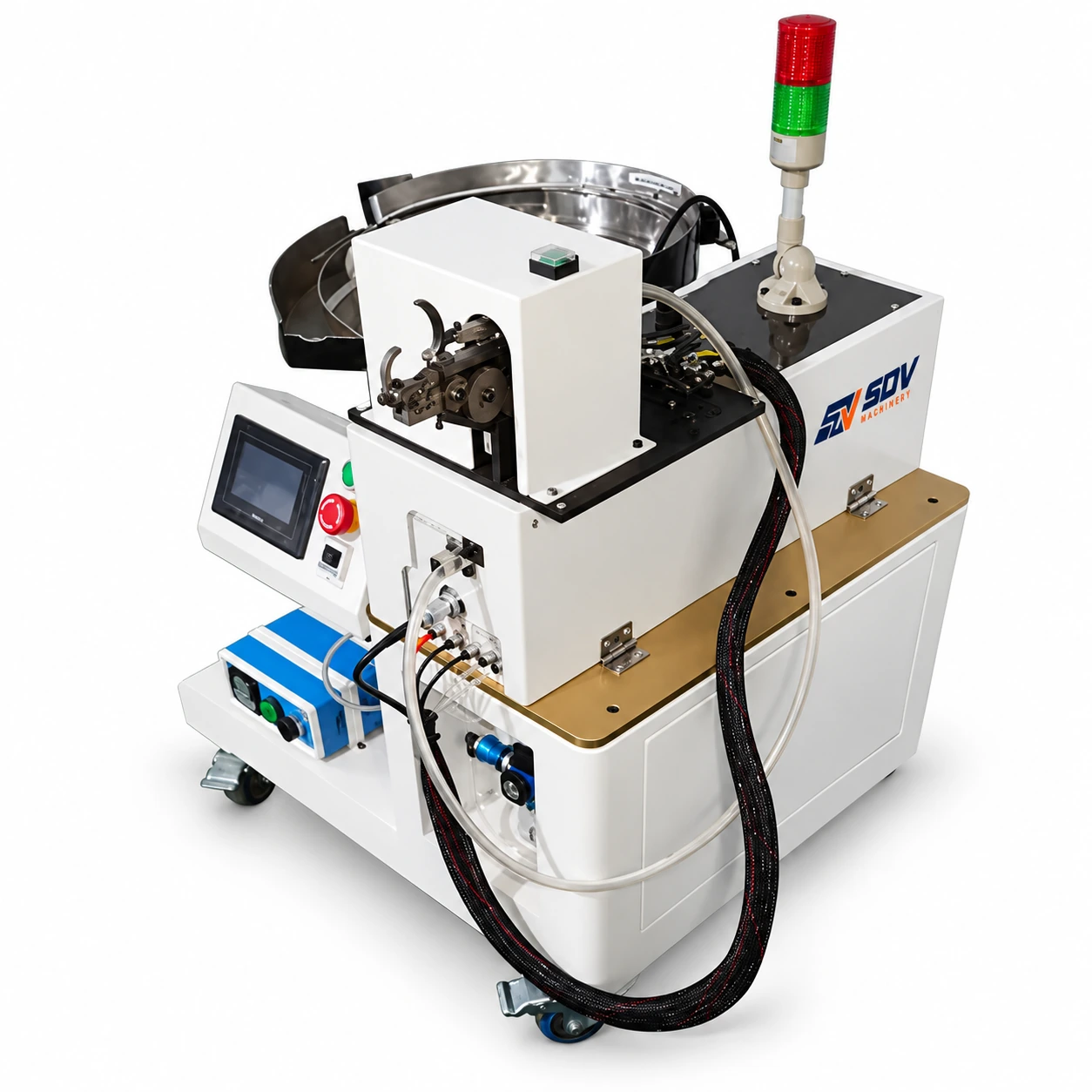

Высокоскоростной станок для связки стяжк с нейлоновым тросом для фотоэлектрических линий (0,3–50 мм) SDV-EW-23B-S

Особенности
● Автоматическая подача вибрирующей пластины — устойчивая пропускная способность для солнечных кабельных линий с большим объёмом
Индивидуальный вибрирующий фидер вместимостью 600 деталей непрерывно ориентирует и доставляет нейлоновые кабели длиной до 200 мм, исключая ручной этап загрузки, ограничивающий пропускную способность ручных инструментов. Установки солнечных электростанций и производство жгутов фотоэлектрических кабелей проводят упаковку кабелей в производственных объёмах, где эта возможность автоматической подачи является отличием между жизнеспособным процессом и узким местом — SDV-EW-23B-S поддерживает свой цикл связки длительностью 0,5 секунды непрерывно на длинных, повторяющихся участках упаковки, типичных для производства фотоэлектрических струн и магистральных кабелей.
● Цикл связки длительностью 0,5 секунды с регулируемым натяжением для оболочек с фотоэлектрическими кабелями (2–8 кг)
Каждый цикл связывания — обмотка, натяжение, фиксация и обрезка — заканчивается примерно за 0,5 секунды, поддерживая высокопроизводительные интервалы, необходимые для длинных протяжённых кабелей. Сила натяжения регулируется от 2 до 8 кг, что позволяет подстраивать параметры под используемый материал оболочки кабеля — более лёгкое натяжение для тонких кабелей фотоэлектрических сигналов и связей, где чрезмерное натяжение рискует деформацией оболочки, более высокое натяжение для пучков кабелей постоянного тока и групп кабелей, требующих надёжного и долгосрочного крепления при наружном термическом цикле.
● Диаметр связки 0,3–50 мм — охватывает весь диапазон размеров пучка фотоэлектрических кабелей
Один SDV-EW-23B-S охватывает диаметры связки от 0,3 мм до 50 мм без изменений штампов или инструментов — охватывая отдельные тонкие фотоэлектрические кабели и большие многокабельные транковые пучки, объединяющие несколько струнных кабелей в одну проложенную группу. Этот диапазон устраняет необходимость в отдельном стяжковом оборудовании на разных этапах сборки жгута кабелей для фотоэлектрических кабелей.
● Подрезанное хвостовое покрытие толщиной 0,5–3,0 мм — прочное, не зацепляющееся покрытие для уличной установки
После натяжения хвост троса автоматически обрезается до 0,5–3,0 мм, обеспечивая низкопрофильное покрытие, которое не зацепляется за лотки кабелей, края труб или соседние кабели при монтаже и на протяжении многих лет наружного воздействия. Это значимая деталь качества для жгутов фотоэлектрических кабелей, где длинный или острый хвост завязки, оставшийся вручную, является частым источником незначительных повреждений кабелей в солнечных батареях, установленных на местах.
● Отдельная станция связки с сенсорным экраном для быстрой смены фотоэлектрических продуктов
Механизм крепления расположен на отдельной станции, отдельной от электроники подачи и управления, что упрощает позиционирование пучков для операторов, работающих с длинными проводами фотоэлектрических кабелей. Управление сенсорным экраном позволяет быстро перестраивать силу натяжения, длину шпал и количество производства при переключении между разными диаметрами пучка фотоэлектрических кабелей или спецификациями проекта. Диапазон применения
Связка солнечных струнных и транковых кабелей
Кабели фотоэлектрических струн, соединяющие отдельные солнечные панели в последовательную струну, а также крупные кабели, объединяющие несколько струн к комбайнеру или инвертору, требуют равномерного сплетения нейлоновых стяжк с регулярными интервалами для управления кабелем и снятия напряжения. Цикл SDV-EW-23B-S длительностью 0,5 секунды и диапазон диаметра 0,3–50 мм охватывает как отдельные этапы связки тросов струн, так и этапы консолидации крупных пучков в производстве солнечных кабелей.
Предварительный сбор кабеля для солнечной электростанции
В коммерческих и коммерческих солнечных установках всё чаще используются заводские заранее собранные кабельные жгуты — предварительно вырезанные, предварительно очерченные и готово собранные комплекты кабелей, отправляемые на объект для быстрой установки в полевых условиях. Автоматическая подача вибрирующей пластины и вместимость 600 штук SDV-EW-23B-S поддерживают масштабные, повторяющиеся операции по связыванию, необходимые для производства этих готовых комплектов жгутов с пропускной способностью, необходимой подрядчикам солнечной EPC.
Управление солнечными кабелями на крышах и в жилых помещениях
Для установки солнечных панелей на крышах в жилых и коммерческих помещениях используются более короткие протяжения фотоэлектрических кабелей, требующие надёжной упаковки в точках соединения панелей и вдоль кабельных лотков, установленных на крыше. Регулируемое натяжение SDV-EW-23B-S 2–8 кг и чистый обрезанный хвост 0,5–3,0 мм обеспечивают аккуратное, профессиональное покрытие для управления кабелями, подходящее для видимых установок на крыше.
Коробка с фотоэлектрическим комбайнером и кабелями входа инвертора
Несколько кабелей постоянного тока, сходящихся у комбайнера или струнного инвертора, требуют связки и прокладки в организованные группы кабелей перед окончательным подключением. Максимальный диаметр связки SDV-EW-23B-S 50 мм вмещает эти большие консолидированные пучки кабелей в точке, где сходятся несколько струнных кабелей.

Характеристики
