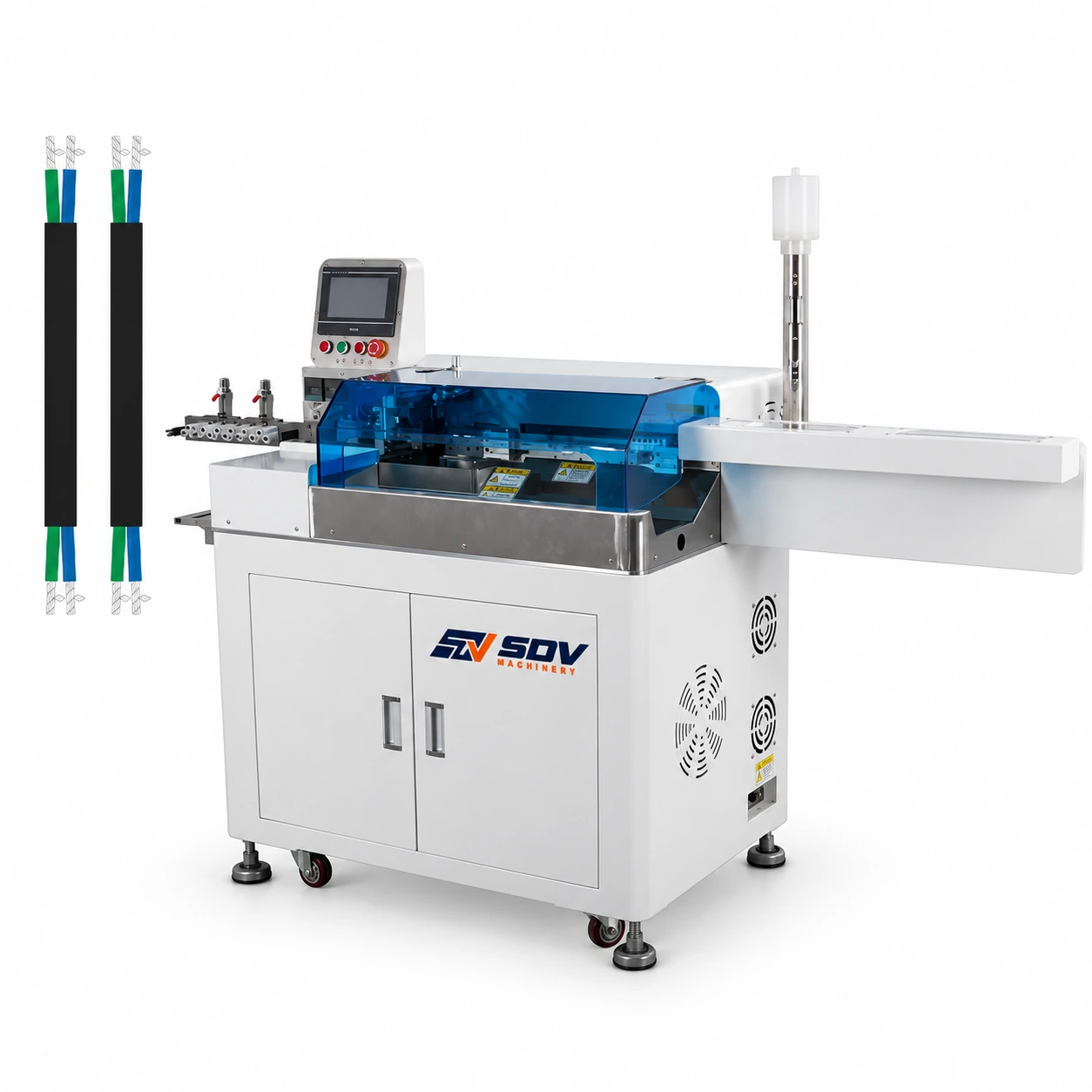

Автоматический станок для зачистки и лужения плоских проводов (AWG 32–16) SDV-EW-8015-1

Особенности
● Полная обработка плоских кабелей — нарезать, снимать, скручивать и обрабатывать двуконцевую жестяную форму в одном цикле
SDV-EW-8015-1 отвечает за полную последовательность подготовки конца для двухжильного параллельного кабеля: нарезку по длине, одноконцевую или двустороннюю наружную изоляционную полосу (полная или полуполоска), скручивание жилья проводника (1–15 мм) и погружение в олово с одного или двух концов — всё это в одном автоматизированном цикле. Эта консолидированная обработка устраняет отдельные рабочие станции для снятия, скручивания и лужения, которые требуют обычные линии с плоским кабелем, сокращая количество этапов обработки провода с трёх до одного.
● Возможность ультракороткого удаления провода и двухконцевого консервирования
SDV-EW-8015-1 специально оптимизирован для ультракороткой провода и двусторонней лужения — обработка отрезов от 15 мм (минимум при двусторонней оловке) при сохранении точности резки ±0,03×л. Это охватывает очень короткие длины проводов, используемые в сборках проводов от платы к плате, и компактную внутреннюю проводку приборов, где минимальная длина провода ограничена расстоянием между разъёмами на плате.
● 15 000–20 000 шт.с/ч при стабильном качестве оловянного покрытия
Температура пайки, глубина погружения и время задержки управляются ПЛК равномерно на обоих концах провода одновременно. При 15 000–20 000 штук в час эта скорость пропускаемости в 30–50 раз выше, чем при ручной двусторонней оловке на том же плоском кабеле, при стабильной толщине оловянного покрытия и покрытии, которые ручное окунание не может обеспечить на протяжении всей производственной смены. Диапазон применения
● Производство кабелей для электропровода и приборов, которые проводят плоские кабели
Кабель для параллельных кабелей H03VVH2-F и H05VVH2-F с 2 ядром питания — используемый в зарядных устройствах для бытовой электроники, проводах питания приборов и удлинителях — требует двойного снятия и лужения перед сборкой вилки или подключением печатной платы. Пропускная способность SDV-EW-8015-1 в 15 000–20 000 шт.с/ч соответствует скоростям производства специализированных линий с электрическими кабелями для этих плоских кабелей.
● Внутренняя проводка потребительской электроники
Плоский провод, используемый для внутренних соединений в потребительской электронике — провода колонок, аккумуляторные соединения, проводка светодиодных драйверов — требует очищенных и жестяных концов проводов для пайки печатных плат. Возможность ультракороткой провода SDV-EW-8015-1 (минимальная длина разреза 15 мм с двусторонней оловкой) покрывает компактные длины вывода, используемые в плотных печатных платах.
● Проводка бытовой техники и моторов
Двухсердечный параллельный кабель в AWG22–AWG18, используемый для подключения моторов бытовой техники, проводов нагревательных элементов и внутренних жгутов проводки, требует единообразной двухконцевой лужения для подключения сквозного отверстия печатной платы и винтового клемма. Длина для срабатывания 1–20 мм и 1–15 мм длины скручивания охватывают весь диапазон размеров подготовки свинца, используемых в конструкциях электропроводки бытовых приборов.
● ИКТ-устройство и подсборка зарядного кабеля
Плоские кабели для USB-зарядных устройств, адаптеров питания ноутбуков и внутренней проводки IoT-устройств используют двухсердечный параллельный кабель AWG28–AWG24, где стандартным способом соединения для пайки платных плат является двухконцевая оловка. Диапазон AWG32–AWG16 SDV-EW-8015-1 охватывает тонкие и средние плоские кабельные калибры, используемые в этих ИКТ-подсборочных приложениях.

Характеристики
