Особенности

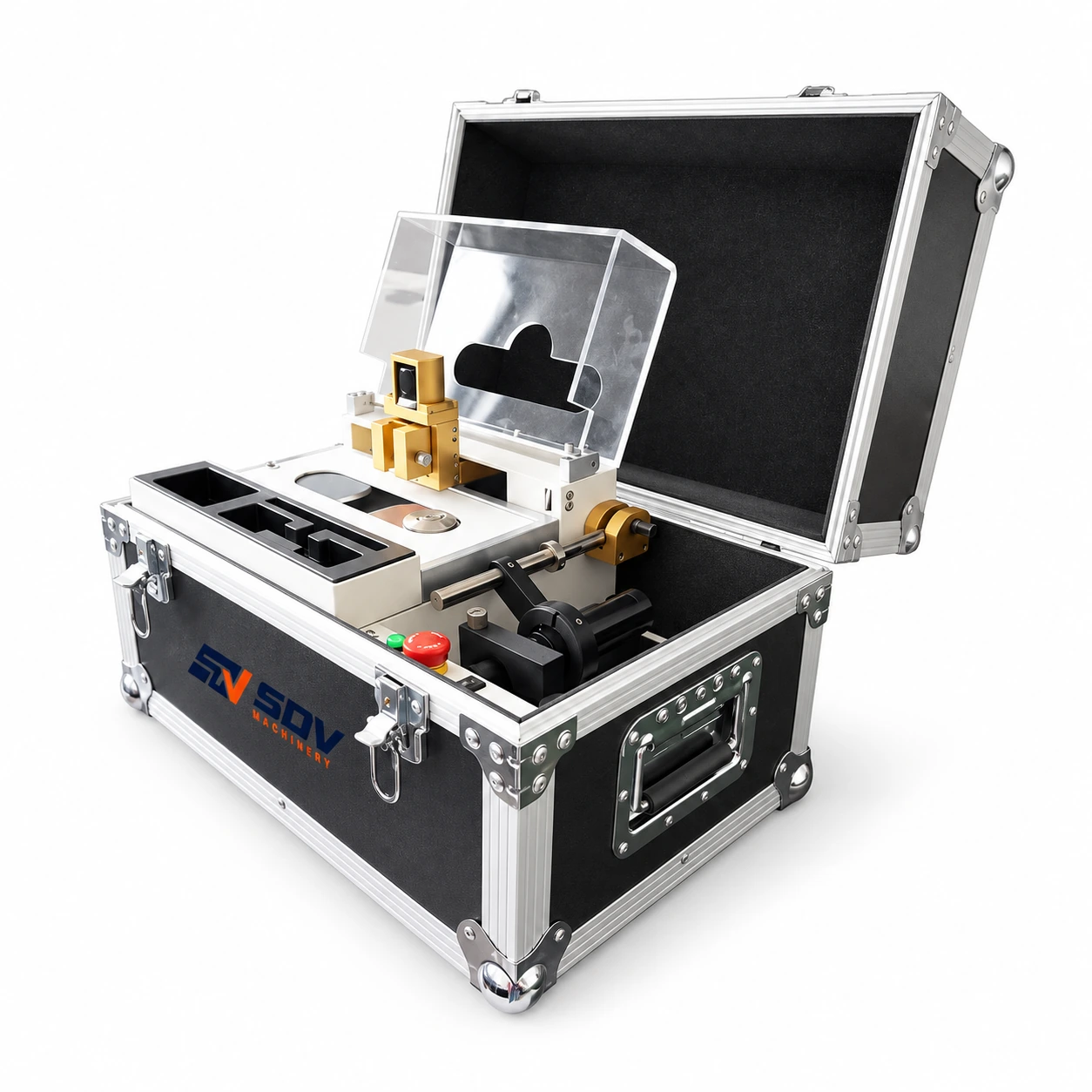

● Универсальная портативная металлографическая лаборатория: сочетает автоматическую резку, высокоскоростную шлифовку, электролитическую полировку и HD-визуализацию в компактной настольной площади 490 мм.
● Точность сервомотора Panasonic: сервопривод Panasonic по оси X обеспечивает плавную подачу 2 мм/с, предотвращая размазывание и деформацию медных нити во время резки.
● Сертифицированное программное обеспечение для анализа обжимов: автоматически рассчитывает степень сжатия, деформацию пряди, высоту, ширину и распределение пустот, соответствующее стандартам автомобильной, бытовой техники и IT-индустрии.
● 3,0 МП промышленная HD-оптическая система: оснащена многоступенчатым увеличением 0,75x до 5,0x с технологией смещения позиции 0,5 для захвата изображений с низкими искажениями поперечного сечения.
● Быстрое электролитическое травление 5–30 секунд: Быстрое химическое травление быстро выявляет границы цепочек и слои покрытия, не повреждая чувствительные микроструктуры.
● Повышенная эксплуатационная безопасность: закрытая камера для резки и шлифовки с защитной крышкой защищает операторов от мусора и брызгой шлифовальной жидкости. Диапазон применения
● Контроль качества автомобильных жгутов проводов: проверка степеней сжатия и распределения жиль по стандартам USCAR, VW и IPC-620.
● Производство бытовой техники и IT-электроники: Точная микросекционная оценка для выводов малой колеи (0,13–6,00 мм²).
● Аудиты качества клиентов на месте: компактный, портативный дизайн позволяет инженерным командам немедленно проводить тесты секционирования на заводских площадках заказчиков.
● Калибровка обжимного аппликатора и штампа: быстрая проверка геометрии штемпеля при установке линии и повторной заточке инструмента.
Характеристики
| Модель | SDV-EW-2535 |
|---|---|
| Диапазон измерения | 0,13 мм² - 6,00 мм² |
| Скорость резки | 2 мм/с |
| Режущий круг | Внутренний диаметр: 21,7 мм; внешний диаметр: 105 мм; Толщина: 0,5 мм |
| Скорость шлифовки | 2800 об/мин |
| Движение по оси X | Сервомотор Panasonic |
| Диапазон тонкой регулировки Z | 0,00 мм–5,00 мм; Внешний диаметр наждачной бумаги: 100 мм |
| Электролиз | До 6 мм² |
| Время | 5-30 лет |
| Увеличение линзы | 0.75x, 1x, 1.5x, 2.0x, 2.5x, 3.0x, 3.5x, 4.0x, 4.5x, 5.0x (технология смещения позиции 0.5) |
| Увеличение зубов | 0,75x, 1x, 1,5x, 2,0x, 2,5x, 3,0x, 3,5x, 4,0x, 4,5x, 5,0x |
| Мощность | 220 AV 50 Гц 300 Вт |
| Габариты | 490 x 340 x 340 мм |
| Анализ и подача документов | Промышленная HD-система изображения, камера 3,0 МП, USB2.0 и соответствующее программное обеспечение, включая улучшенные измерительные инструменты, такие как степень сжатия, которые получили сертификат в автомобильной, бытовой технике и IT-индустрии. |
