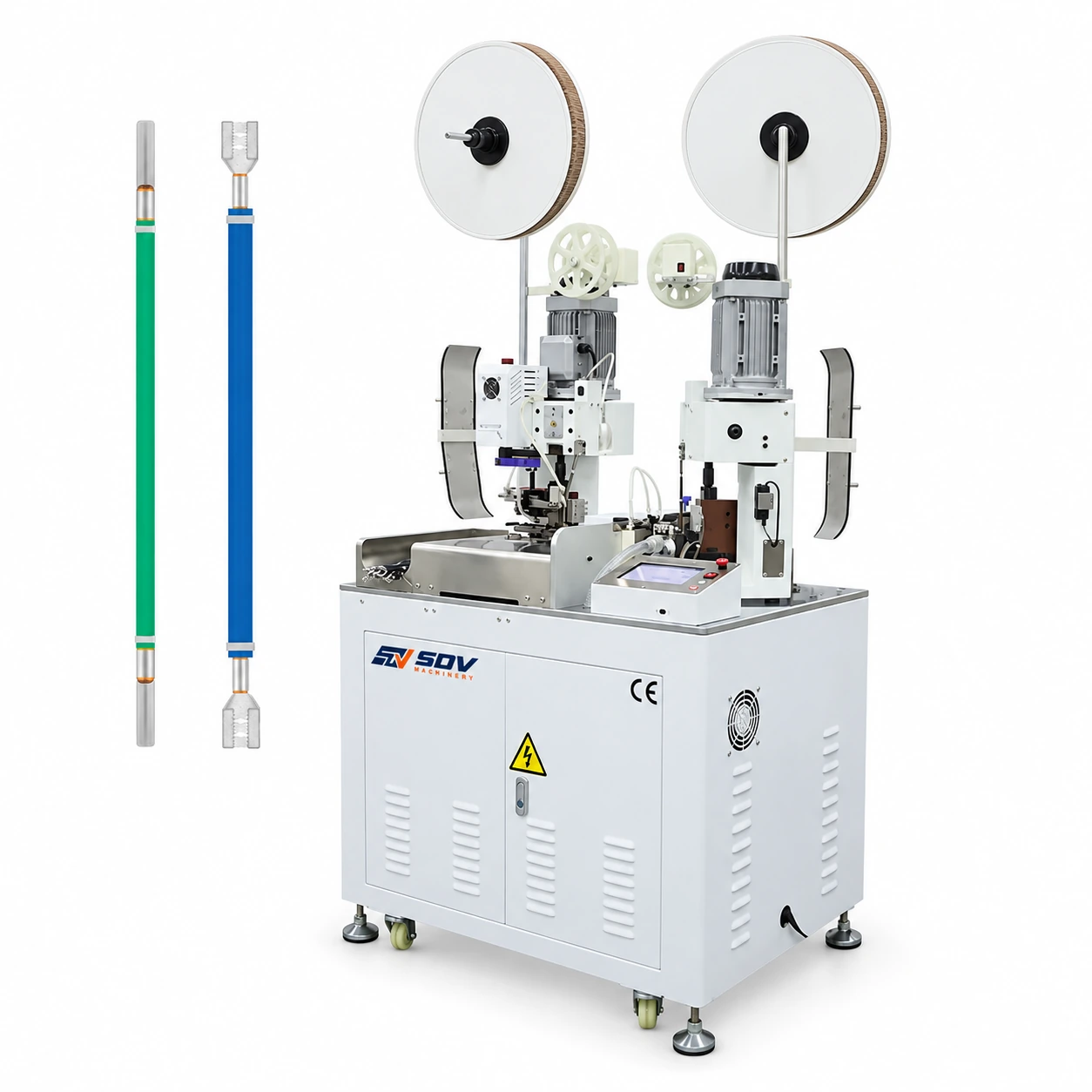

Полностью автоматический станок для обрезки, снятия и обжима клем с двумя концами провода (OD5,5 мм) SDV-EW-8105

Особенности
● Полностью автоматический цикл обрезки, снятия и обжима с двумя концами
SDV-EW-8105 одновременно выполняет резку провода, снятие и обжим клеммы на обоих концах провода в одном автоматизированном цикле — охватывая провод AWG30–AWG18 со скоростью до 3 800 деталей в час. Эта возможность двусторонней работы устраняет отдельный одноконцевый проход обжима (и перестановку проводов между проходами), необходимый для одноголовых обжимных машин, сокращая время обработки провода вдвое на жгутных подсборках, заканчивающихся на обоих концах.
● Совместимость аппликаторов универсального и мини-стиля
Электронно управляемый настольный блок поддерживает большинство универсальных и мини-апликаторов как для боковой подачи, так и для задних клемм с открытым стволом, с ходом поршня 30 мм или 40 мм. Такая широкая совместимость аппликаторов позволяет SDV-EW-8105 обрабатывать семейства клемм от крупных производителей разъёмов без индивидуального оборудования — используя аппликаторы, уже находящиеся в эксплуатации на существующих производственных линиях.
● Хранилище файлов программ для быстрой смены
Длина среза, длина полосы, настройка силы обжима и конфигурация аппликатора сохраняются в пронумерованном файле программы, который мгновенно отзывается для повторных производственных заданий без ручной перекалибровки. Это особенно полезно для смешанных производственных жгутов при переключении между несколькими комбинациями проводов и клемм за одну смену.
● Встроенное обнаружение разрыва провода, низкого давления воздуха и ошибок обжима
Машина непрерывно контролирует три критически важных производственных условия: прорыв провода (остановка до производства неполной партии), низкое давление воздуха (предотвращение поддавления при падении подачи сжатого воздуха ниже рабочего диапазона 0,4–0,6 МПа) и ошибки клемм/обжима (маркировка циклов превышения допустимых допусков). Опциональный монитор силы обжима (CFM) добавляет документацию по кривой силы за цикл для клиентов, нуждающихся в отслеживании качества уровня IATF 16949. Диапазон применения
Автомобильный датчик и подсборка жгута сигнальных проводов
Основным применением стандартного SDV-EW-8105 являются тонкокалиберные датчики и сигнальные провода AWG30–AWG24, заканчивающиеся с обоих концов в корпусах разъёмов. Цикл двойного обжима и пропускная способность 3 800 pcs/h соответствуют требованиям высокого объёма автомобильной подсборки жгута датчиков первого уровня, где оба конца провода обычно заканчиваются разными семействами разъёмов на одной и той же жгуте.
Электроника и внутренняя проводка ИКТ
Кабели от провода к разъёму в компьютерах, телекоммуникационном оборудовании и потребительской электронике используют провод AWG28–AWG22 с универсальными аппликаторами, совместимыми с семьями клемм JST, Molex и аналогичных разъёмов. Гибкость аппликатора SDV-EW-8105 позволяет переключаться между этими типами клемм без выделенных вложений в инструменты на семейство разёмов.
Промышленная панель управления и проводка автоматизации
Среднеколебная проводка управления и сигнала AWG24–AWG18 в шкафах ПЛК и панелях автоматизации использует программное хранилище SDV-EW-8105, позволяя операторам заранее заранее настроенные настройки для каждой комбинации проводов и клемм, используемых в сборке панелей, без повторного ввода параметров.
Применения проводов питания и управления с более плотной шириной колеи (SDV-EW-8105-1)
Диапазон AWG14–AWG24 варианта SDV-EW-8105-1 и емкость 5,5 мм OD расширяют покрытие на электропроводку и более тяжёлые управляющие кабели в бытовой технике, промышленном оборудовании и автомобильных жгутах — где диаметр проводов превышает практический диапазон стандартного SDV-EW-8105.

Характеристики
