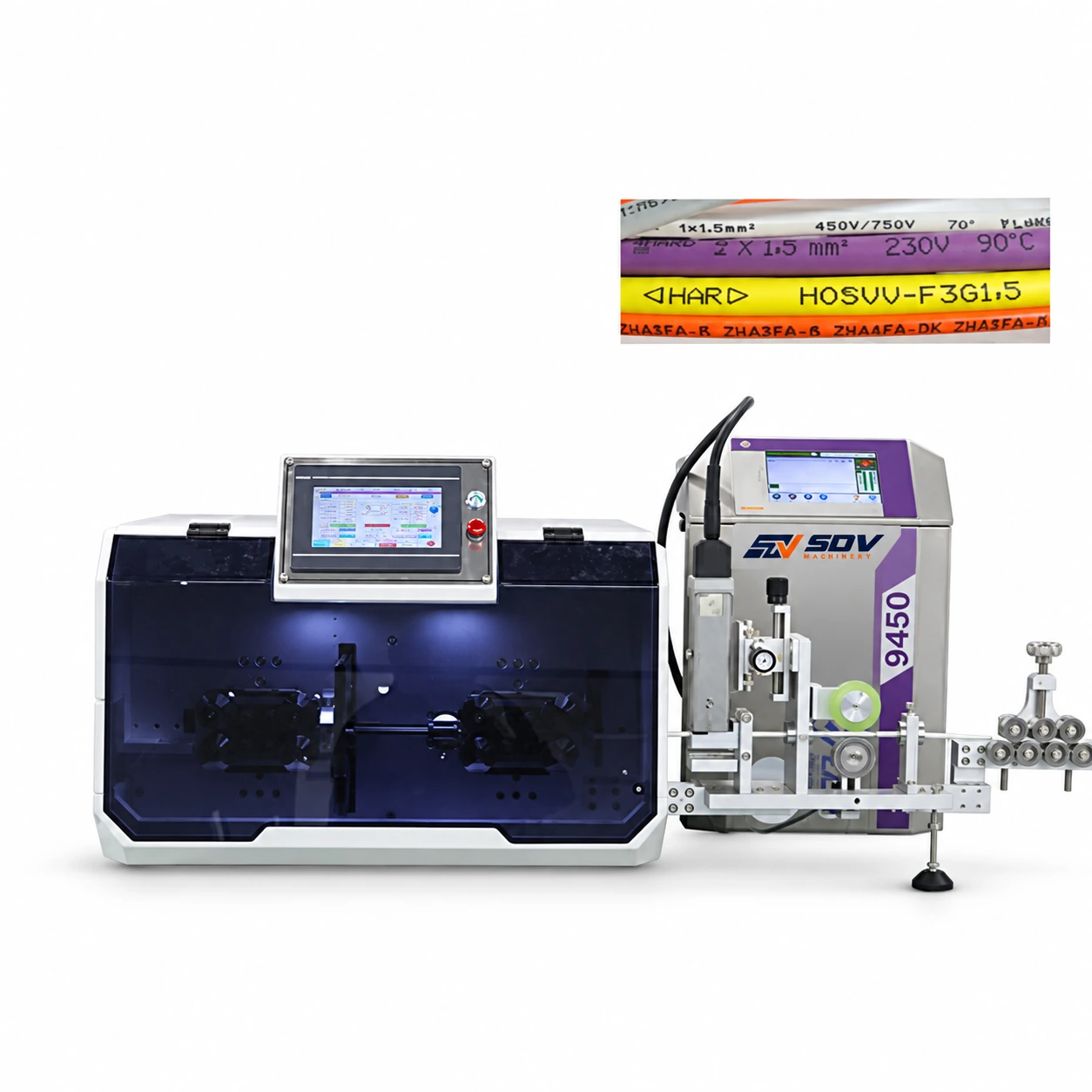

Станок для резки кабелей, снятия и струйной печати (1–30 мм² / 2–11 ядер) SDV-EW-05F+P

Особенности
● Интегрированная нарезка, полоса и струйная печать в одном цикле
Этот SDV-EW-05F+P сочетает в себе резку, удаление и струйную печать в одном автоматическом проходе — исключая отдельные рабочие станции маркировки, которые требуют обычные линии для разрезающих кабелей после снятия. Позиция печати свободно программируется в любой точке внешней поверхности оболочки кабеля, что позволяет наносить номер партии, серийный номер, код спецификации или штрихкод в одном положении на каждой детали без вмешательства оператора.
● 16-колесный ременевой привод с сиденьем с сервоприводом
16-колёсная система с подачей ремней равномерно распределяет силу зажатия по оболочке троса, не оставляя следов сжатия на многожилковом кабеле с ПВХ и оболочкой TPE. Сиденье лезвий с управляемым сервоприводом располагает лезвия на заданной глубине для каждого слоя — внешняя оболочка и отдельные провода внутреннего сердечника — поддерживая допуск резки 0,002×L по всему диапазону 1–30 мм².
● Поддерживает отделку проводов внутри 2–11 сердечников (SDV-EW-05F+P)
Вариант SDV-EW-05F+P обслуживает оболочные кабели с 2–11 внутренними проводниками, снимая как внешнюю оболочку (сторона I: 10–150 мм, сторона II: 10–80 мм), так и каждый провод внутреннего сердечника (1–50 мм на конце) за один цикл. Индивидуальные конфигурации для нестандартных кабелей доступны путём отправки образцов в Eastontech. Диапазон применения
● Маркировка идентификации кабелей жгута проводов
Сборки проводных жгутов всё чаще требуют, чтобы каждый отдельный провод или кабель нес печатный идентификационный знак для отслеживания, идентификации цепи и соответствия требованиям IEC 62820 и автомобильным OEM-маркировкам. SDV-EW-05F+P наносит необходимую маркировку во время цикла разреза-полосы, исключая этап маркировки после обработки, который увеличивает время цикла и увеличивает риск обращения с обычными производственными линиями жгутов.
● Производство промышленных управляющих кабелей и многосердечных кабелей с оболочкой
Промышленные управляющие кабели (2–11 сердечников, 1–16 мм² на проводник) для проводки ПЛК, приборов и панелей управления машинами требуют как снятия оболочек, так и подготовки проводов по сердечникам перед подключением клеммы. SDV-EW-05F+P завершает обе операции интегрированной маркировкой кабелей в один цикл — что подходит для операций по изготовлению панелей и проводке шкафов, где идентификация кабеля указана в графике проводки.
● Экранированный и многосердечный кабель для электромобилей и автомобилей с маркировкой отслеживаемости
Многосердренные экранированные кабели в сборках EV BMS и ADAS требуют идентификации отслеживаемости каждого кабеля в рамках требований качества автомобильных поставщиков первого уровня. Программируемая позиция печати SDV-EW-05F+P и допуск резки ±0,002×L соответствуют требованиям по размерам и прослеживаемости производственных сред, соответствующих стандарту IATF 16949.
● Подготовка ИКТ и кабелей передачи данных
Кабельные связи с сертифицированным сертификатом CAT и с экранированными многокоревыми кабелями требуют как снятия внешней оболочки, так и подготовки по сердечнику с маркировкой кабелей для установки структурированных кабелей. Вариант SDV-EW-05F-1+P справляется с отделкой только оболочки с маркировкой на скорости 700–750 шт./ч для предварительно определённого кабельного кабеля.

Характеристики
