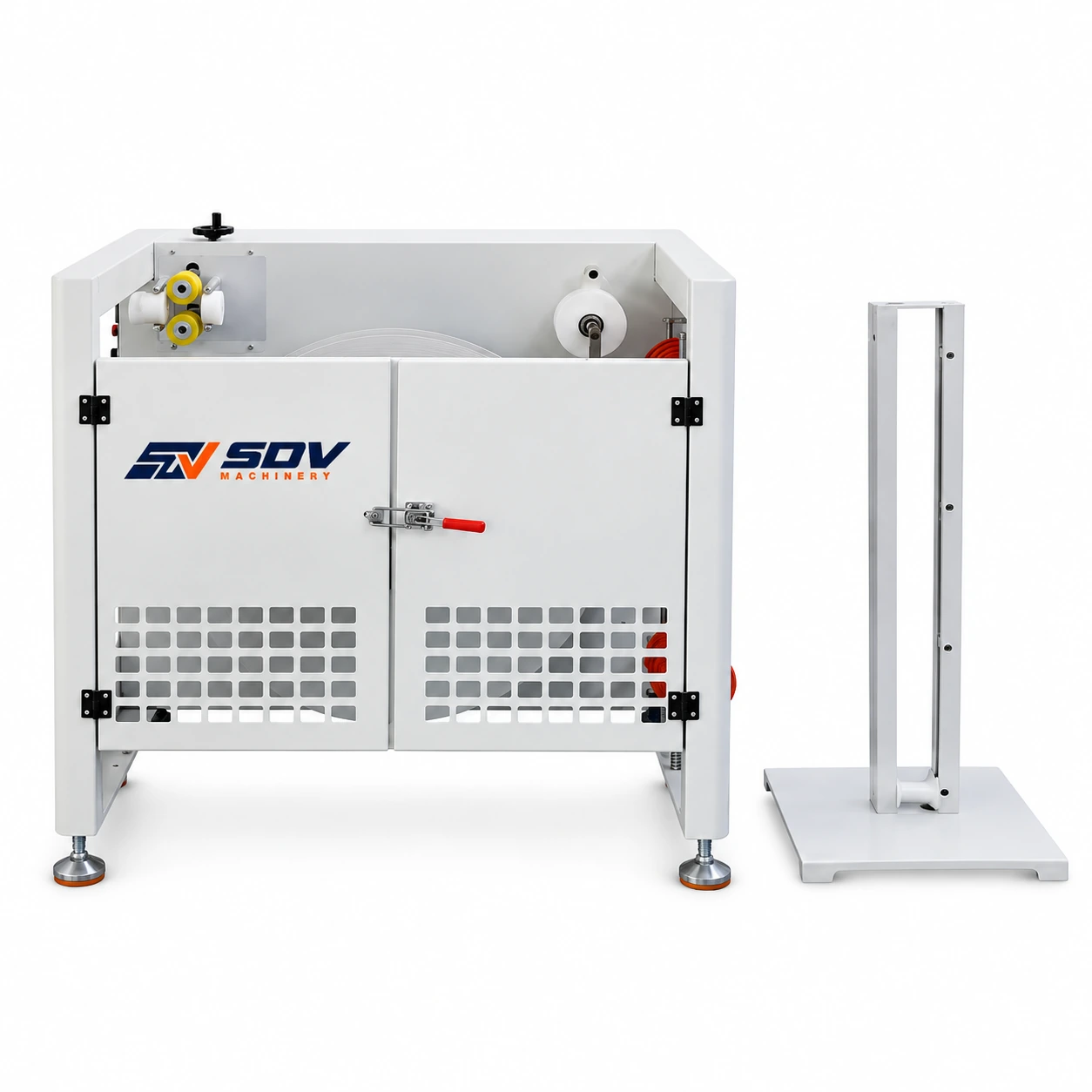

Вертикальная станок для подачи гофрированных труб (максимум 30 кг) SDV-EW-14K

Особенности
● Вертикальное вращение оси для катушек гофрированных труб большого диаметра
SDV-EW-14K питает гофрированную трубу от горизонтально установленного лотка, вращающегося по вертикальной оси — правильной ориентации для гофрированного трубопровода крупного диаметра, который свернут ровно, а не намотан на шпульку. Эта геометрия вертикального вращения предотвращает скручивание и изгиб трубы, которые возникают при вытягивании гофрированной трубы из катушки, установленной на горизонтальной подставке, сохраняя равномерную ориентацию трубы и подающую натяжение в машину для резки или пробивания.
● Автоматическое обнаружение тормоза — предотвращает перелёт трубы при остановке машины
Система подачи использует автоматическое обнаружение тормоза, которое отключает привод и тормозит, когда нижняя машина перестаёт вытягивать трубку. Это предотвращает дальнейшее размотывание трубки под вращательной инерцией лотка — что приведёт к созданию провиснутых петель между подающей машиной и нижней машиной, что приводит к заклиниванию при повторном запуске процесса. Функция согласованного выпуска автоматически активирует подачу, когда машина на следующей линии возобновляет забор.
● Максимальная нагрузка 30 кг для полноценных производственных форматов катушек
При максимальной ёмкости лотка 30 кг при диаметре лотка 800 мм и ширине 300 мм, SDV-EW-14K подходит для полноразмерных форм катушек, в которых автомобильные гофрированные трубы поставляются в производственных количествах — обычно по 50–100 метров стандартной автомобильной гофрированной трубы на катушку при этом размере лотка — без необходимости разделить катушку на меньшие секции перед монтажом. Диапазон применения
● Автомобильная провод, гофрированная труба, подача труб
Жгуты кузова и двигателей автомобилей используют гофрированные защитные трубы в качестве основного способа укрытия пучка проводов. SDV-EW-14K подаёт этот канал от серьёзных катушек в машины для резки гофрированных труб, машины для пробивания и резки гофрированных труб или машины для вставки гофрированных труб — заменяя ручное обращение с катушками, вызывающее изгиб трубок, усталость оператора и нестабильное натяжение подачи на производственных линиях с высоким циклом.
● Производство промышленной электропроводки для ткацких станков
Проводка промышленных ткацких станков и системы управления кабелями используют гофрированную трубу для защиты кабелей. Вместимость SDV-EW-14K в 30 кг обслуживает гофрированный трубопровод большего диаметра (20–40 мм OD), используемый в промышленной электропроводке, где вес катушек обычно превышает вместимость стандартных подставок предварительной подачи провода.
● Интеграция с перфорацией гофрированной трубы и монтажной линии
Машины для резки и пробивания гофрированных труб (такие как SDV-EW-1340) требуют постоянной подачи труб без натяжения для поддержания точности длины среза. Система обнаружения тормозов SDV-EW-14K предотвращает накопление провисины трубки между подающим и режущим станком, что вызывает изменение длины подачи и ошибки положения реза на пневматических гофрированных трубах.

Характеристики
