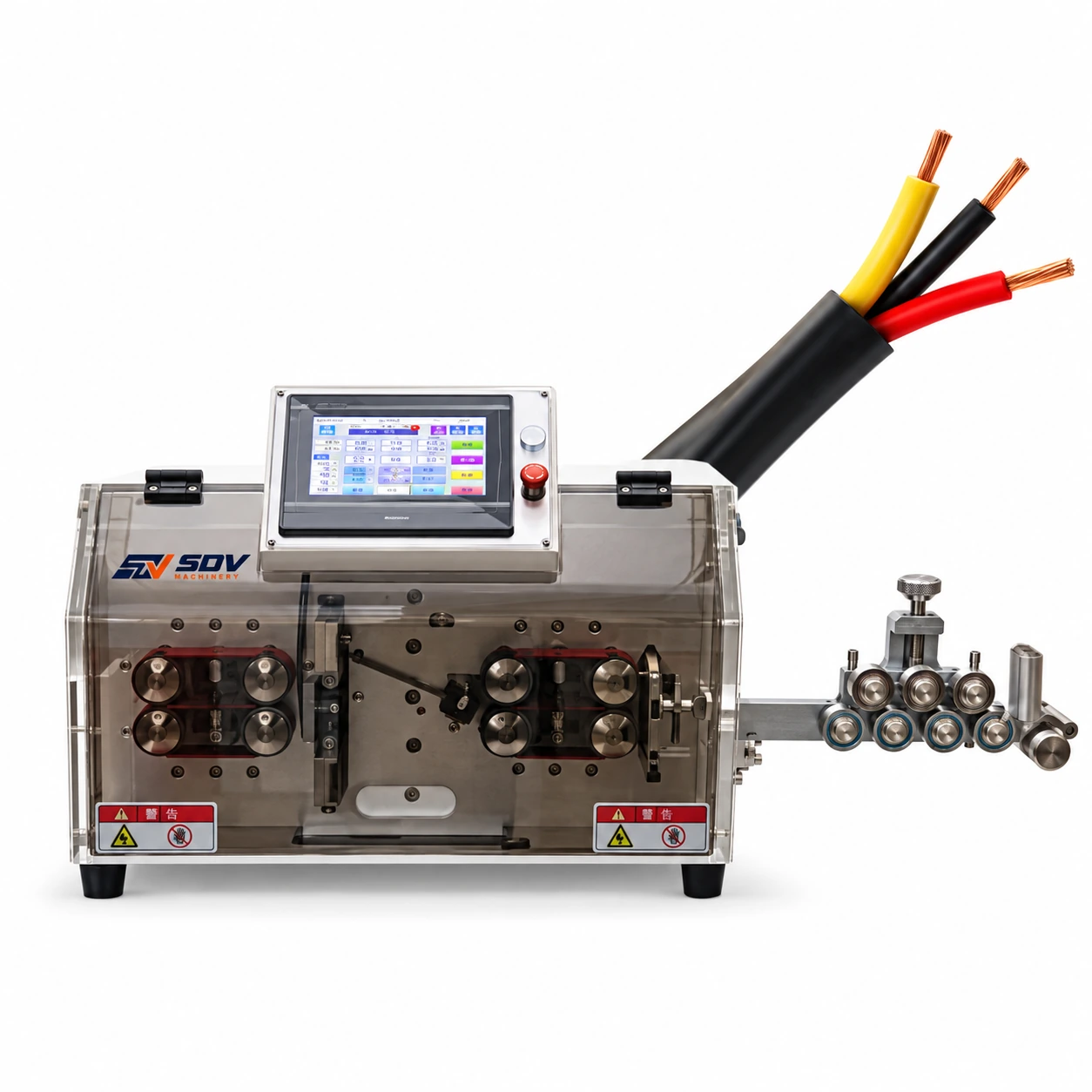

Особенности
● Однопроходное снятие внешней оболочки и сердечника (SDV-EW-05F): снимает внешнюю оболочку кабеля и автоматически снимает до 11 внутренних сердечников за один автоматический проход — исключая ручное удаление сердечника на столе.
● 16-колесная система подачи ремня: равномерно распределяет силу зажима между 16 контактными точками на оболочке кабеля, предотвращая появление поверхностных защемлений, деформацию оболочки и смещение сердечника на жёстких многожильных кабелях.
● Гибридный держатель для сервомотора и держателя инструмента: обеспечивает высокоточные резные длины с точными допусками < 0,002 × л и точным контролем подачи 0,1 мм без царапин или поцарапаний изоляции провода.
● Двойные специализированные геометрии лопастей: оснащены лопастями Uni-V для чистого снятия внешней оболочки под углом 360° и лопастями Uni-flat core для одновременного снятия провода. Опциональные лезвия с радиусом и зубьями доступны для резины или специальных изоляционных материалов.
● Настройка цифрового роликового зазора и давления на сенсорном экране: Зазоры для левого и правого роликов и давление зажима устанавливаются цифровым способом на цветном сенсорном экране PLC. Настройки программы сохраняются для мгновенного отзыва работы без инструментов.
● Универсальный расширенный диапазон снятия оболочки: поддерживает полное снятие оболочки до 150 мм и расширенное полуразборка до 1 000 мм на стороне I, что позволяет легко подготовить разбор веток для клеммных блоков и шкафов управления. Диапазон применения
● Промышленные панели управления и автоматизации: высокоскоростная обработка оболочек и сердечников для многожильных сенсорных кабелей, ПЛК-сигнальных проводов и жгутов шкафов управления.
● Автоматизация зданий и электропроводка: эффективная резка и удаление многожильных силовых кабелей, кабелей управления кондиционированием и распределительных коробок освещения.
● Производство коммерческой бытовой техники: автоматизированное удаление многоядерных оболочных электропроводов для тяжёлой коммерческой техники и оборудования.
● Автомобильная и специализированная транспортная проводка: обработка многожильных прицепных кабелей, сенсорных станков и вспомогательных распределительных систем электроснабжения.
Характеристики
| Модель | SDV-EW-05F | SDV-EW-05F-1 |
|---|---|
| Сечение проводника | 1 - 30 мм² | 1 - 30 мм² |
| Удаление сердечной проводки | 2 - 11 ядер | Н/Д |
| Длина резки | 1 - 99999,9 мм | 1 - 99999,9 мм |
| Допуск длины резки | < 0,002 * L (L = длина резки) | < 0,002 * L (L = длина резки) |
| Длина стриппинга (сторона I) | Кабельная оболочка |
| - Полная полоса | 1 - 150 мм |
| - Половинная полоса | 1 - 1000 мм |
| Дополнительная информация | Провод сердечника |
| - Полная полоса | 1 - 30 мм |
| - Половинная полоса | 1 - 100 мм | Полная полоса: 1 - 150 мм |
| Половинная полоса | 1 - 1000 мм |
| Длина стриппинга (сторона II) | Кабельная оболочка |
| - Полная полоса | 1 - 120 мм |
| - Половинная полоса | 1 - 350 мм |
| Дополнительная информация 2 | Провод сердечника |
| - Полная полоса | 1 - 30 мм |
| - Половинная полоса | 1 - 60 мм | Полная полоса: 1 - 120 мм |
| Половинная полоса | 1 - 350 мм |
| Максимальный диаметр направляющей трубки | 16 мм | 16 мм |
| Производительность | 600 шт./ч |
| 400 шт./ч (многожильный кабель) | 600 шт./ч |
| Материал ножа | Импортная высокоскоростная сталь | Импортируемая высокоскоростная сталь |
| Режим отображения | 7-дюймовый сенсорный экран | 7-дюймовый сенсорный экран |
| Режим вождения | 16-колёсный привод, держатель для сервопривода | 16-колёсный привод, держатель сервопривода |
| Режим подачи | По поясам | По поясам |
| Питание | 110, 220 В (50 - 60 Гц) | 110, 220 В (50 - 60 Гц) |
| Мощность | 1 кВт | 1 кВт |
| Соединение с сжатым воздухом | 0,5 - 0,7 МПа | 0,5 - 0,7 МПа |
| Масса | 100 кг | 92 кг |
| Габариты | 795 * 490 * 500 мм | 795 * 490 * 500 мм |
| Замечания | Специальное применение можно настроить, отправив образцы |
